برانڈ:SOLH بذریعہ رچج ٹیکنالوجی

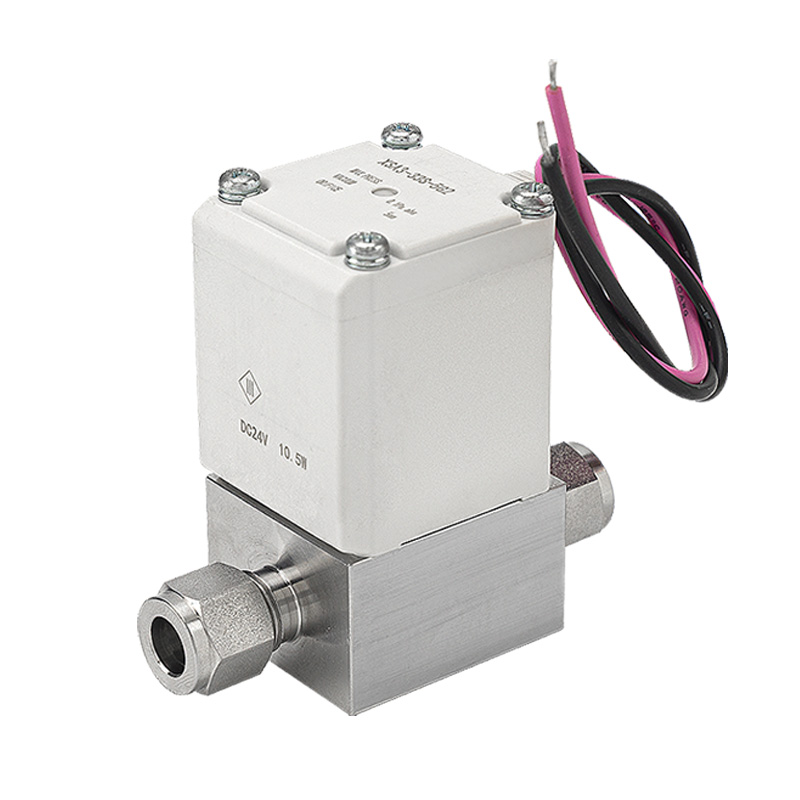

SOLH XSA سیریز ایک عام طور پر بند solenoid والو ہے جو خاص طور پر الٹرا ہائی ویکیوم سرکٹس کے لیے تیار کیا گیا ہے۔ یہ ہوا اور غیر فعال گیس میڈیا کے عین آن آف کنٹرول کا احساس کرتا ہے۔ الٹیمیٹ ہائی ویکیوم ٹولرنس، انتہائی کم سے کم رساو، صاف اینٹی آلودگی کی تعمیر اور تیز رسپانس سپیڈ کے ساتھ، یہ سیمی کنڈکٹرز، پی وی پینلز، ایل سی ڈی ڈسپلے، میڈیکل اور فوڈ پروسیسنگ مشینری سمیت درست عمل کے آلات کے لیے ایک بنیادی ویکیوم جزو کے طور پر کام کرتا ہے۔
- الٹرا ہائی ویکیوم مطابقت
کم از کم آپریٹنگ مطلق دباؤ 1×10⁻⁶ Pa تک پہنچ جاتا ہے، ویکیوم سسٹم کے مستحکم ویکیوم برقرار رکھنے اور تیزی سے پمپنگ کی کارکردگی کو یقینی بنانے کے لیے انتہائی اعلی ویکیوم عمل کے معیارات کو مکمل طور پر پورا کرتا ہے۔
-- اعلیٰ سخت سگ ماہی اور انتہائی کم رساو
اندرونی رساو ≤ 1.3×10⁻⁹ Pa·m³/s; بیرونی رساو ≤ 1.3×10⁻¹¹ Pa·m³/s۔ دوہری کم رساو کی کارکردگی سسٹم ویکیوم ڈگری کو مستحکم کرتی ہے اور کام کرنے والے ماحول کے لیے خطرناک گیس سے بچنے کے خطرات کو ختم کرتی ہے۔
-- صاف کم ذرہ آپٹمائزڈ ڈھانچہ
اندرونی اسپرنگ کو والو باڈی کے اندر ضم کیا گیا ہے تاکہ حرکت پذیر اجزاء اور پارٹیکل جنریشن کی رگڑ کو کم کیا جا سکے، سخت کلین روم گریڈ کی ضروریات کے ساتھ پروڈکشن لائنوں سے بالکل مماثل ہو۔
-- کم بجلی کی کھپت اور ہلکا پھلکا آؤٹ لائن
کوائل کی بجلی کی کھپت پچھلی نسلوں کے مقابلے میں 25% تک کم ہو گئی۔ مجموعی وزن میں زیادہ سے زیادہ 18% (کم از کم 0.41 کلوگرام) کی کمی۔ توانائی کی بچت کا ڈیزائن درست آلات کے فریموں میں کمپیکٹ انضمام کی سہولت فراہم کرتا ہے۔
- متعدد کنکشن کے اختیارات
دو یونیورسل کنکشن اسکیمیں دستیاب ہیں: فیس سیل کی فٹنگز، 1/4" اور 3/8" فیروول کمپریشن فٹنگز، اور اندرونی Rc/NPT تھریڈز، مختلف معیاری ویکیوم پائپ لائن تصریحات کے ساتھ ہم آہنگ۔
--وائڈ وولٹیج رینج اور متنوع الیکٹریکل ٹرمینلز
DC24V، AC110V/AC220V سمیت مرکزی دھارے کے وولٹیج کا احاطہ کرتا ہے۔ ایک سے زیادہ وائرنگ فارمز جیسے کہ کوئیک پلگ ٹرمینلز، DIN ٹرمینلز اور کنڈئٹ انٹری تمام مین اسٹریم آٹومیٹڈ کنٹرول سسٹمز کے مطابق ہوتے ہیں۔
-- مستحکم اور محفوظ صنعتی سرٹیفیکیشن
کنڈلی شعلہ retardant گریڈ UL94V-0؛ RoHS، CE، CAT.ES140-7B معیارات کے ساتھ تصدیق شدہ، طویل مدتی مسلسل نان اسٹاپ صنعتی آپریشن کے لیے موزوں ہے۔
|
پیرامیٹر آئٹم |
تفصیلات |
| والو کی قسم |
عام طور پر بند (NC) |
| قابل اطلاق سیال |
ہوا، غیر فعال گیس |
| کم از کم مطلق آپریٹنگ پریشر |
1×10⁻⁶ Pa (abs) |
| رساو کی شرح |
اندرونی رساو: 1.3×10⁻⁹ Pam³/sبیرونی رساو: 1.3×10⁻¹¹ Pa·m³/s |
| آپریٹنگ پریشر کی حد |
مثبت دباؤ سے مکمل خلا؛ ریورس پریشر مزاحمت 0.5 ایم پی اے |
| درمیانہ درجہ حرارت |
5 ~ 60 ℃ |
| کنکشن فارمز |
چہرے کی مہر / 1/4" اور 3/8" فیرول کی متعلقہ اشیاء؛ اندرونی Rc/NPT تھریڈ |
| اختیاری کوائل وولٹیجز |
DC24V؛ AC110V/AC220V اور دیگر حسب ضرورت وولٹیجز |
| بجلی کی کھپت |
DC ورژن: Size1 ≈ 4.5W، Size2 ≈ 7W، Size3 ≈ 10.5W |
| اہم مواد |
والو باڈی: ایس یو ایس سٹینلیس سٹیل سیل: ایف کے ایم / پی ای ٹی کوائل: کاپر + آئرن کور + ایپوکسی رال |
--سیمک کنڈکٹر مینوفیکچرنگ: پراسیس چیمبر گیس انجیکشن اور ویکیوم پائپ لائن آن آف کنٹرول
-- پی وی اور ایل سی ڈی پروڈکشن لائنز: الٹرا ہائی ویکیوم چیمبر پمپنگ اور پریشر ہولڈنگ لوپس
-- طبی سامان: ویکیوم نس بندی کے آلات اور تجزیاتی لیب ویکیوم سرکٹس
-- فوڈ انڈسٹری: ویکیوم پیکیجنگ اور ویکیوم ڈرائینگ مشینری
-- سائنسی تحقیقی لیبارٹریز: انتہائی ہائی ویکیوم تجرباتی آلات اور پارٹیکل فزکس ٹیسٹ کا سامان

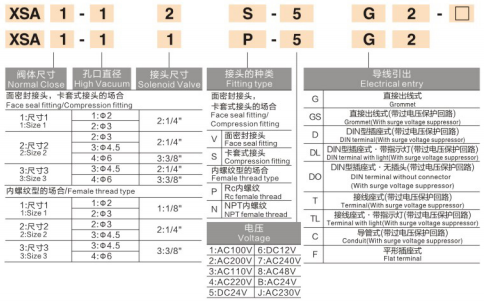

5.2 کلیدی انتخابی نکات
-- ویکیوم گریڈ کی ضرورت کی تصدیق کریں: آیا 1×10⁻⁶ Pa (abs) انتہائی اعلی ویکیوم کارکردگی درکار ہے
- پائپ لائن کنکشن کی قسم منتخب کریں: چہرہ مہر، فیرول فٹنگ یا Rc/NPT اندرونی دھاگہ
- کوائل وولٹیج اور الیکٹریکل ٹرمینل کو میچ کریں: DC24V یا AC سیریز؛ فوری پلگ / DIN / نالی کی وائرنگ
- پورٹ سائز کی تصدیق کریں: 1/4" 3/8" سسٹم کے بہاؤ کی طلب کو پورا کرنے کے لیے
SOLH XSA عام طور پر بند ہائی ویکیوم solenoid والو 1×10⁻⁶ Pa الٹرا ہائی ویکیوم آپریشن کو سپورٹ کرتا ہے جس میں انتہائی کم رساو، صاف کم ذرہ اندرونی ڈھانچہ اور متعدد قابل تبادلہ کنکشن ہیں، جو تمام درست ویکیوم صنعتی عمل کے لیے ایک قابل اعتماد سوئچنگ جزو کے طور پر کام کرتے ہیں۔
