TWQ سیریز فکسڈ اونچائی روکنے والا سلنڈر | کومپیکٹ لائٹ اور میڈیم ڈیوٹی سٹاپ سلنڈر

برانڈ: SOLH از رچج ٹیکنالوجی

1. پروڈکٹ کا جائزہ اور بنیادی ساختی خصوصیات

     SOLH TWQ سیریز ایک فکسڈ ماؤنٹنگ اونچائی سٹاپ سلنڈر ہے جو ہلکی اور درمیانی ڈیوٹی خودکار کنویئر لائنوں کے لیے موزوں ہے۔ اس میں ایک کمپیکٹ باڈی سٹرکچر، چار اختیاری راڈ اینڈ ٹائپز، ہائیڈرولک بفر کی دستیابی اور اختیاری مکینیکل سیلف لاکنگ فنکشن شامل ہیں۔ 10–150kg پیلیٹ اور ٹولنگ اسٹاپنگ، اسٹیشن کو محدود کرنے اور ٹرانسفر پوزیشننگ کے لیے موزوں، TWQ سلنڈر ہلکے اور درمیانے بوجھ والے آٹومیشن منظرناموں کے لیے اعلیٰ لاگت والے معیاری حل کے طور پر کام کرتا ہے۔

 1.1 فکسڈ ماؤنٹنگ اونچائی ڈیزائن

     انٹیگریٹڈ فکسڈ اونچائی والی باڈی اعلی بار بار پوزیشننگ کی درستگی کے ساتھ تیز اور سیدھی تنصیب کو یقینی بناتی ہے۔ یہ معیاری کنویئر اسٹیشن لے آؤٹ سے بالکل میل کھاتا ہے، اونچائی کو ایڈجسٹ کرنے کے طریقہ کار کو ختم کرتا ہے اور سائٹ پر تعیناتی کی کارکردگی کو بہتر بناتا ہے۔

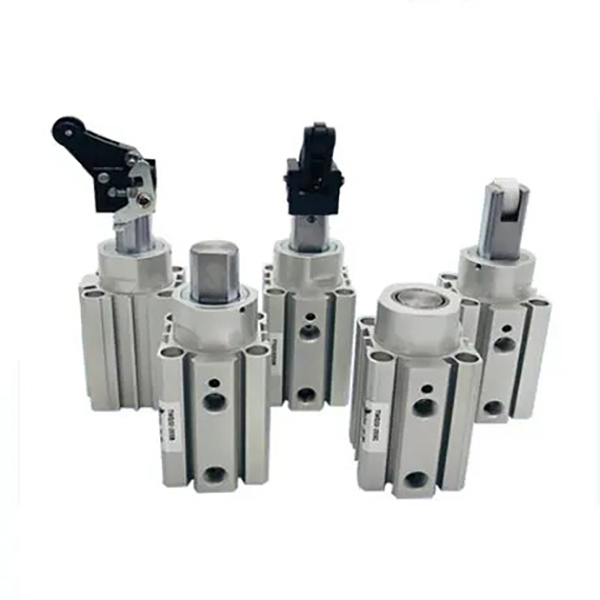

 1.2 چار ورسٹائل راڈ اینڈ کی اقسام (بنیادی فائدہ)

     • بی فلیٹ راڈ کی قسم: اینٹی روٹیشن فلیٹ پسٹن راڈ کا ڈھانچہ مستحکم روکنے کی کارکردگی اور مضبوط سنکی بوجھ مزاحمت فراہم کرتا ہے، پس منظر کی طاقت کے حالات میں درست پوزیشننگ کو برقرار رکھتا ہے۔

     • سی گول راڈ کی قسم: بہتر اثر مزاحمت کے ساتھ موٹی ٹھوس گول پسٹن راڈ، خاص طور پر بڑی لیٹرل فورس اور درست ٹولنگ پوزیشننگ کی ضروریات کے ساتھ کام کرنے کے حالات کے لیے ڈیزائن کیا گیا ہے۔

     • R رولر لیور کی قسم: لیور + رولنگ رابطے کا ڈھانچہ ہموار رولنگ موشن کے ساتھ روکنے کے اثر کو کم کرتا ہے، جو تیز رفتار مسلسل کنویئر لائن آپریشن کے لیے مثالی ہے۔

     • K سایڈست بفر لیور کی قسم: بلٹ ان ایڈجسٹ ایبل ہائیڈرولک بفر مفت ڈیمپنگ ریزسٹنس ایڈجسٹمنٹ کو مختلف وزنوں اور پہنچانے کی رفتار کے ورک پیس کے مطابق ڈھالنے کی اجازت دیتا ہے، کام کے متغیر حالات کے لیے بہترین نرم رکنے کا اثر حاصل کرتا ہے۔

  1.3 اختیاری سیلف لاکنگ فنکشن (R/K ورژن)

     رولر اور بفر لیور ورژن اختیاری مکینیکل سیلف لاکنگ ڈھانچے کی حمایت کرتے ہیں۔ ورک پیس کے اثر کو روکنے کے بعد، سلنڈر ریباؤنڈ اور ریورس پشنگ کو روکنے کے لیے لیور بازو کو خود بخود لاک کر دیتا ہے، مؤثر طریقے سے ورک پیس کی نقل مکانی کو ختم کرتا ہے اور کنویئر اسٹیشن کے استحکام اور مستقل مزاجی کو بہت بہتر بناتا ہے۔

 1.4 کومپیکٹ سائز اور پائیدار ڈھانچہ

     سلنڈر باڈی سخت انوڈائزنگ ٹریٹمنٹ کو اپناتی ہے جب کہ پسٹن راڈ میں سخت کروم پلیٹنگ ہوتی ہے، جو پہننے کی بہترین مزاحمت اور اثر مزاحمت فراہم کرتی ہے۔ معیاری تیل سے پاک آپریشن صاف پیداواری ماحول اور ویلڈنگ سپلیش پروف منظرناموں کے مطابق ہوتا ہے۔ چار اطراف میں محفوظ سینسر گرووز لچکدار ترتیب کے لیے ساختی مداخلت کے بغیر مقناطیسی سوئچ کی تنصیب کی اجازت دیتے ہیں۔

  1.5 مختلف آپریشن موڈز

     اختیاری ڈبل ایکٹنگ اسٹینڈرڈ موڈ اور سنگل ایکٹنگ (اسپرنگ ایکسٹینشن / اسپرنگ ریٹریکٹ) موڈز آٹومیٹک سائیکلنگ، پاور آف سیفٹی پروٹیکشن اور عارضی اسٹاپنگ ڈیمانڈز کا احاطہ کرتے ہیں، مختلف صنعتی کنٹرول لاجکس سے مماثلت رکھتے ہیں۔

2. مکمل ماڈل نام کے اصول اور آرڈر کی مثالیں۔

  1. عام ماڈل کی مثالیں۔: TWQ32-20SB, TWQ50-30RK-F

 2. معیاری آرڈر کی مثالیں۔

     • معیاری فلیٹ راڈ ماڈل: TWQ32-20SB (φ32 بور، 20 ملی میٹر اسٹروک، فلیٹ کالم راڈ اینڈ، ربڑ بفر)

     • سیلف لاکنگ سایڈست بفر ماڈل: TWQ50-30RK-F (φ50 بور، 30mm سٹروک، ایڈجسٹ ایبل ہائیڈرولک بفر لیور، سیلف لاکنگ فنکشن کے ساتھ)

3. عمومی تکنیکی پیرامیٹرز (20℃، 0.5MPa معیاری حالت)

  3.1 بنیادی تفصیلات

     • آپریشن موڈ: ڈبل ایکٹنگ، سنگل ایکٹنگ (موسم بہار کی توسیع / بہار واپس لینے)

     • ورکنگ پریشر کی حد: 0.05~1.0MPa؛ پروف پریشر: 1.5MPa

     • محیطی درجہ حرارت: -10℃~60℃ (برف سے پاک ماحول)

     • بفر کنفیگریشن: S = دوہری آخر ربڑ بفر؛ K = ایڈجسٹ ہائیڈرولک بفر + ڈوئل اینڈ ربڑ بفر

     • چکنا موڈ: تیل سے پاک آپریشن

     • تنصیب کا طریقہ: معیاری مقررہ اونچائی فلانج بڑھتے ہوئے ۔

 3.2 معیاری بور اور اسٹروک کا مجموعہ

  3.3 تھیوریٹیکل اسٹاپنگ فورس (یونٹ: N @0.5MPa)

  3.4 پروڈکٹ کا وزن (یونٹ: کلوگرام @ سٹینڈرڈ اسٹروک)

4. بنیادی ترتیب اور انتخاب کے رہنما خطوط

  4.1 راڈ اینڈ کی قسم کا انتخاب

     • B فلیٹ کالم کی قسم (تجویز کردہ): مخالف گردش اور اعلی استحکام ڈیزائن، ہلکے بوجھ (10–80kg) اور کم رفتار آپریشن (≤0.3m/s) کے لیے موزوں ہے بغیر واضح پس منظر کے اثر کے۔

     • سی گول کالم کی قسم: مضبوط اثر مزاحمت کے ساتھ موٹی چھڑی کا ڈھانچہ، بڑی لیٹرل فورس کے ساتھ ٹولنگ پوزیشننگ منظرناموں کے لیے مثالی ہے۔

     • R رولر لیور کی قسم: کم اثر اور ہموار رولنگ کارکردگی، تیز رفتار (≤0.5m/s) اور ہلکے درمیانے بوجھ (30–100kg) کنویئر لائنوں کے لیے بہترین۔

     • K سایڈست بفر لیور کی قسم: موافقت پذیر ڈیمپنگ اور اعلی اثر مزاحمت، جو درمیانے بوجھ (50-150 کلوگرام)، ہائی فریکوئنسی اسٹارٹ اسٹاپ اور غیر مستحکم رفتار کام کرنے کے حالات کے لیے ڈیزائن کیا گیا ہے۔

  4.2 سیلف لاکنگ فنکشن کا انتخاب

     • F سیلف لاکنگ کی قسم (آٹو لائنز کے لیے تجویز کردہ): صرف R/K لیور ورژنز کے لیے دستیاب ہے۔ ورک پیس ریباؤنڈ اور اسٹیشن کی نقل مکانی کو روکتا ہے، خودکار لائنوں کے مسلسل آپریشن کے استحکام کو بہت بہتر بناتا ہے۔

     • غیر مقفل کرنے کی قسم: معمولی معکوس اثرات اور مینوئل ری سیٹ آپریشن والے منظرناموں کے لیے سرمایہ کاری مؤثر حل، مکمل طور پر خودکار پروڈکشن لائنوں کے لیے تجویز کردہ نہیں۔

  4.3 آپریشن موڈ کا انتخاب

     • ڈبل ایکٹنگ: دو طرفہ کنٹرول کے قابل عمل کے ساتھ زیادہ سے زیادہ روکنے والی قوت، اعلی تعدد اور مکمل طور پر خودکار کنٹرول کے منظرناموں کے لیے موزوں۔

     • سنگل ایکٹنگ (بہار کی توسیع): خطرناک اسٹیشنوں اور پاور آف پروٹیکشن ایپلی کیشنز کے لیے حفاظت کو ترجیح دیتے ہوئے، بجلی کی ناکامی کے بعد ورک پیس کو روکنے کے لیے خودکار طور پر توسیع کرتا ہے۔

     • سنگل ایکٹنگ (بہار واپسی): ہوا کی سپلائی کے ساتھ رک جاتی ہے اور پاور آف ہونے پر خود بخود ریلیز ہوتی ہے، عام طور پر کھلی کنویئر لائنوں اور عارضی طور پر روکنے کے کاموں کے لیے ڈھال لی جاتی ہے۔

5. عام درخواست کے منظرنامے۔

     • لائٹ اور میڈیم ڈیوٹی کنویئر لائنز: الیکٹرانکس، گھریلو آلات اور کھانے کی صنعتوں میں 10-150 کلوگرام پیلیٹس اور ٹولنگ پلیٹوں کو روکنے، محدود کرنے اور منتقلی کی پوزیشننگ پر لاگو ہوتا ہے۔

     • ہائی سپیڈ میٹریل ہینڈلنگ لائنز: R/K لیور کا ڈھانچہ رولر اور بیلٹ کنویئرز پر لائٹ لوڈ ہائی اسپیڈ (≤0.5m/s) ورک پیسز کے لیے ہموار صفر اثر روکنے کو یقینی بناتا ہے۔

     • خودکار آلات کے اسٹیشن: آسان تنصیب کے لیے کمپیکٹ باڈی، بڑے پیمانے پر مشین ٹول لوڈنگ/ان لوڈنگ لمٹنگ، اسمبلی سٹیشن پوزیشننگ اور انسپکشن سٹیشن کو روکنے کے لیے استعمال کیا جاتا ہے۔

     • پیکیجنگ اور لاجسٹک لائنز: کارٹن اور میٹریل باکس کو روکنے، اسٹیشن بلاک کرنے اور اسٹیکنگ پوزیشننگ کے لیے مثالی، اعلی قیمت کی کارکردگی اور کم دیکھ بھال کی خاصیت۔

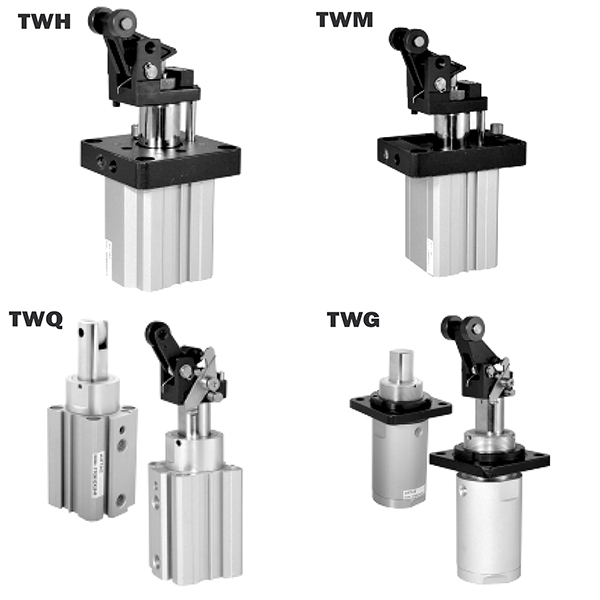

6. TWQ بمقابلہ TWH/TWM سیریز فوری موازنہ

7. 3-مرحلہ فوری انتخاب گائیڈ

     1۔ بور سائز کا انتخاب: 200% حفاظتی عنصر کے ساتھ ورک پیس کے وزن کے مطابق بور کا انتخاب کریں (نظریاتی روکنے کی قوت ≥ اصل بوجھ × 2)۔ 80 کلوگرام سے کم بوجھ کے لیے φ25/φ32 کا انتخاب کریں۔ 80–150 کلوگرام بوجھ کے لیے φ40/φ50 کا انتخاب کریں۔

     2. راڈ اینڈ اور بفر سلیکشن: ہلکے بوجھ والے کم رفتار والے منظرناموں کے لیے B فلیٹ راڈ + S ربڑ بفر کو اپنائیں؛ تیز رفتار لائٹ لوڈ لائنوں کے لیے R رولر کی قسم منتخب کریں۔ درمیانے بوجھ اور اعلی تعدد کام کرنے والے حالات کے لیے K ایڈجسٹ ایبل بفر قسم کا انتخاب کریں۔

     3۔ فنکشنل کنفیگریشن سلیکشن: خودکار پیداوار لائنوں کے لیے ایف سیلف لاکنگ سے لیس کریں۔ ہائی فریکوئنسی سائیکلک کنٹرول کے لیے ڈبل ایکٹنگ موڈ کا انتخاب کریں۔ حفاظتی ترجیح اور پاور آف پروٹیکشن اسٹیشنوں کے لیے سنگل ایکٹنگ اسپرنگ ایکسٹینشن موڈ کو اپنائیں

ایک جملے کا خلاصہ

     SOLH TWQ سیریز فکسڈ ہائٹ سٹاپ سلنڈر میں کمپیکٹ ڈیزائن، ملٹی راڈ اینڈ کمپیٹیبلٹی اور اختیاری سیلف لاکنگ اور ایڈجسٹ ایبل بفر فنکشنز ہیں، جو 10-150 کلوگرام لائٹ اور میڈیم ڈیوٹی آٹومیٹڈ کنویئر سسٹمز کے لیے اعلیٰ لاگت والی کارکردگی، مستحکم اور لچکدار روکنے کے حل فراہم کرتے ہیں۔
