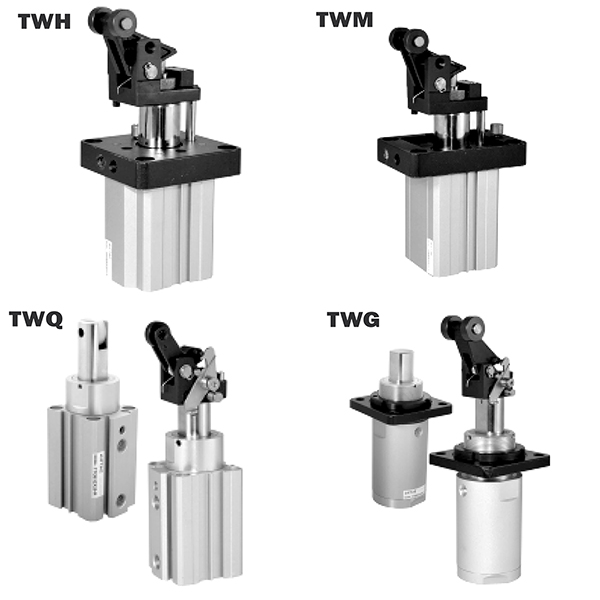

TWH / TWM سیریز لیور رولر سٹاپر سلنڈر | سیلف لاکنگ ہیوی ڈیوٹی سٹاپ سلنڈر

برانڈ: SOLH از رچج ٹیکنالوجی

1. پروڈکٹ کا جائزہ اور بنیادی ساختی خصوصیات

     SOLH TWH/TWM سیریز لیور رولر قسم کے ہیوی ڈیوٹی سٹاپ سلنڈر ہیں جو درمیانے اور بھاری بوجھ والی خودکار کنویئر لائنوں کے لیے ڈیزائن کیے گئے ہیں۔ φ20mm سے φ80mm تک بور کے سائز کا احاطہ کرتے ہوئے، سیریز میں بنیادی فوائد شامل ہیں جن میں بلٹ ان سیلف لاکنگ اینٹی ریباؤنڈ میکانزم، معیاری ایڈجسٹ ایبل ہائیڈرولک بفر، ہائی رگڈیٹی لیور ڈھانچہ اور مربوط فلینج ماؤنٹنگ شامل ہیں۔ یہ 30–300kg پیلیٹس اور ٹولنگ پلیٹوں کو مستحکم طریقے سے ہینڈل کرتا ہے، جو بڑے پیمانے پر کنویئر کو روکنے، ٹرانسفر پوزیشننگ اور اسٹیشن اینٹی شفٹنگ کے لیے استعمال ہوتے ہیں، جو درمیانے اور بھاری بھرکم آٹومیشن کے منظرناموں کے لیے مرکزی دھارے کے قابل اعتماد سٹاپ حل کے طور پر کام کرتے ہیں۔

  1.1 لیور رولر فورس بوسٹنگ سٹرکچر

     ڈبل ایکٹنگ لیور رولر ڈیزائن کو اپناتے ہوئے، پروڈکٹ لیور فورس ایمپلیفیکیشن اور رولنگ کانٹیکٹ ورکنگ اصول کا استعمال کرتی ہے۔ یہ کم اثر اور ہموار رولنگ آپریشن کے ساتھ بڑی سٹاپنگ فورس فراہم کرتا ہے، ورک پیس کو روکنے کے دوران سخت اثر کو مؤثر طریقے سے کم کرتا ہے اور آلات اور ورک پیس دونوں کی حفاظت کرتا ہے۔

  1.2 کور سیلف لاکنگ اینٹی ریباؤنڈ فنکشن

     اختیاری اپ گریڈ کے طور پر ایک مربوط مکینیکل سیلف لاکنگ میکانزم سے لیس ہے۔ ورک پیس کے اثر کو روکنے کے بعد، سلنڈر خود کار طریقے سے لیور بازو کو لاک کر دیتا ہے تاکہ ورک پیس کو ریباؤنڈ اور ریورس پشنگ کو روکا جا سکے، اسٹیشن کی نقل مکانی کے مسائل کو ختم کیا جا سکے اور مجموعی پروڈکشن لائن کے استحکام اور پوزیشننگ کی درستگی کو بہت بہتر بنایا جا سکے۔

  1.3 گریڈڈ ہائیڈرولک بفر سسٹم

     • φ20/φ25 چھوٹا بور: نان ایڈجسٹبل ہائیڈرولک بفر کے ساتھ مماثل، مکمل طور پر ہلکے اور درمیانے بوجھ والے کم رفتار کام کرنے والے حالات کے ساتھ لاگت مؤثر مستحکم بفرنگ کارکردگی کے ساتھ۔

     • φ32–φ80 بڑا بور: سایڈست ہائیڈرولک بفر کے ساتھ لیس. صارفین ڈیمپنگ ریزسٹنس کو تبدیل کرنے، مختلف وزنوں کے ورک پیس کو ملانے اور اثر کی توانائی کو مکمل طور پر جذب کرنے اور صفر اثر کو روکنے کے لیے رفتار پہنچانے کے لیے آزادانہ طور پر ایڈجسٹمنٹ ڈسک کو گھما سکتے ہیں۔

  1.4 زیادہ سختی اور لمبی زندگی کا ڈیزائن

     موٹی ہارڈ کروم پلیٹڈ پسٹن راڈ اور ہارڈ اینوڈائزڈ سلنڈر باڈی کو اپناتا ہے، جس میں پہننے کی بہترین مزاحمت، دباؤ کی مزاحمت اور اثر مزاحمت ہے۔ معیاری تیل سے پاک آپریشن کا ڈیزائن صاف پیداواری ماحول اور ویلڈنگ سپلیش پروف کام کرنے کے حالات کو کم دیکھ بھال اور توسیعی سروس لائف کے ساتھ ڈھالتا ہے۔

  1.5 لچکدار انسٹالیشن اور سوئچ لے آؤٹ

     معیاری فلینج بڑھتے ہوئے تیز اور مستحکم تنصیب کو یقینی بناتا ہے۔ سلنڈر کی باڈی سینسر ماؤنٹنگ گرووز کے ساتھ پہلے سے محفوظ ہے، بغیر کسی اضافی لوازمات کے براہ راست مقناطیسی سوئچ کی تنصیب کو سپورٹ کرتی ہے۔ 4-سائیڈ ماؤنٹنگ ڈیزائن مضبوط لے آؤٹ موافقت کے ساتھ سائٹ کے فکسچر میں مداخلت سے گریز کرتا ہے۔

  1.6 ماڈل فنکشنل تفریق

     • TWH سیریز: زیادہ سے زیادہ سٹاپنگ فورس کے ساتھ معیاری ڈبل ایکٹنگ ڈھانچہ، ہیوی لوڈ اور ہائی فریکوئنسی اسٹارٹ اسٹاپ منظرناموں کے لیے موزوں ہے۔

     • TWM سیریز: بلٹ ان اسپرنگ سٹرکچر کے ساتھ ڈبل ایکٹنگ، بجلی کی ناکامی کے بعد خودکار ریلیز کا احساس، اعلی خطرے والے اسٹیشنوں کے لیے آلات اور عملے کی حفاظت کو ترجیح دینا۔

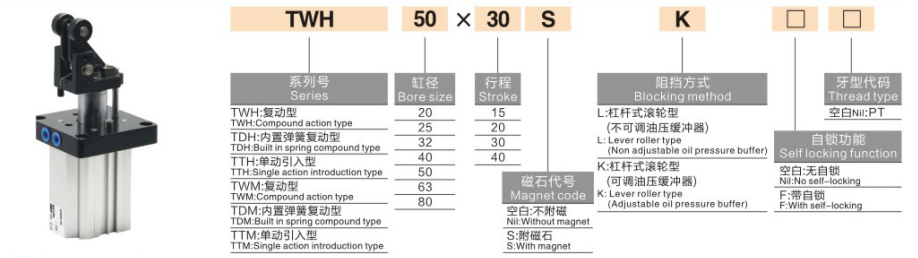

2. مکمل ماڈل نام کے اصول اور آرڈر کی مثالیں۔

  1. عام ماڈل کی مثالیں۔: TWH50-30SK-F, TWM63-30K-F

  2. معیاری آرڈر کی مثالیں۔

     • سیلف لاکنگ میڈیم لوڈ ماڈل: TWH50-30S-F (φ50 بور، 30 ملی میٹر اسٹروک، غیر ایڈجسٹ ہائیڈرولک بفر، سیلف لاکنگ فنکشن کے ساتھ)

     • سیفٹی پاور آف ریلیز ماڈل: TWM63-30K-F (φ63 بور، 30mm سٹروک، ایڈجسٹ ہائیڈرولک بفر، بلٹ ان اسپرنگ سیفٹی سٹرکچر، سیلف لاکنگ کے ساتھ)

3. عمومی تکنیکی پیرامیٹرز (20℃، 0.5MPa معیاری حالت)

 3.1 بنیادی تفصیلات

     • آپریشن موڈ: TWH = ڈبل ایکٹنگ؛ TWM = بلٹ ان اسپرنگ کے ساتھ ڈبل ایکٹنگ

     • ورکنگ پریشر کی حد: 0.05~1.0MPa؛ پروف پریشر: 1.5MPa

     • محیطی درجہ حرارت: -10℃~60℃ (برف سے پاک ماحول)

     • بفر کنفیگریشن: φ20/φ25 = غیر ایڈجسٹ ہائیڈرولک بفر؛ φ32~φ80 = ایڈجسٹ ہائیڈرولک بفر

     • چکنا موڈ: تیل سے پاک آپریشن

     • تنصیب کا طریقہ: معیاری flange بڑھتے ہوئے

  3.2 معیاری بور اور اسٹروک کا مجموعہ

 3.3 تھیوریٹیکل اسٹاپنگ فورس (یونٹ: N @0.5MPa، لیور آؤٹ پٹ، TWH)

  3.4 پروڈکٹ کا وزن (یونٹ: کلوگرام @ سٹینڈرڈ اسٹروک، TWH)

4. بنیادی ترتیب اور انتخاب کے رہنما خطوط

 4.1 بفر کی قسم کا انتخاب

     • S غیر سایڈست ہائیڈرولک بفر: φ20/φ25 چھوٹے بوروں کے لئے وقف۔ سستی، مستحکم فکسڈ بفرنگ کارکردگی کے ساتھ ہلکے بوجھ (≤50kg) اور کم رفتار آپریشن (≤0.3m/s) کے لیے موزوں۔

     • K سایڈست ہائیڈرولک بفر: φ32–φ80 بڑے بوروں کے لیے خصوصی۔ مفت ڈیمپنگ ایڈجسٹمنٹ کی حمایت کرتا ہے، بالکل مماثل درمیانے اور بھاری بوجھ (50–300kg) اور درمیانے تیز رفتار آپریشن (≤0.5m/s)، کام کے متنوع حالات کے مطابق۔

 4.2 سیلف لاکنگ فنکشن کا انتخاب

     • F سیلف لاکنگ کی قسم (تجویز کردہ): workpiece اثر کو روکنے کے بعد خود کار طریقے سے تالا لگا، مؤثر طریقے سے workpiece صحت ​​مندی لوٹنے کی روک تھام اور اسٹیشن کی نقل مکانی. مکمل طور پر خودکار مسلسل کنویئر لائنوں کے لیے مثالی، آپریشنل استحکام کو بہت بہتر بناتا ہے۔

     • غیر مقفل کرنے کی قسم: صرف چھوٹے معکوس اثرات اور دستی ری سیٹ والے منظرناموں کے لیے قابل اطلاق۔ خراب پوزیشننگ استحکام کی وجہ سے خود کار طریقے سے پیداوار لائنوں کے لئے سفارش نہیں کی جاتی ہے.

  4.3 آپریشن موڈ کا انتخاب

     • TWH ڈبل ایکٹنگ: دو طرفہ قابل کنٹرول کلیمپنگ اور ریلیز کے ساتھ زیادہ سے زیادہ روکنے والی قوت۔ بھاری بوجھ اور ہائی فریکوئنسی اسٹارٹ اسٹاپ سائیکلنگ کے منظرناموں کے لیے موزوں ہے۔

     • TWM اسپرنگ لوڈڈ ڈبل ایکٹنگ: بجلی کی ناکامی پر خودکار رہائی، سامان اور اہلکاروں کی حفاظت کو یقینی بنانا۔ خطرناک کام کرنے والے اسٹیشنوں اور پاور آف پروٹیکشن ایپلی کیشنز کے لیے ترجیح دی گئی۔

5. عام درخواست کے منظرنامے۔

     • میڈیم اور ہیوی ڈیوٹی کنویئر لائنز: الیکٹرانکس، گھریلو آلات اور لاجسٹکس کی صنعتوں میں 50–300kg پیلیٹس اور ٹولنگ پلیٹوں کو روکنے، منتقلی کی پوزیشننگ اور اینٹی شفٹنگ کے لیے خصوصی، مستحکم درمیانے بھاری بوجھ کو محدود کرنے والی کارکردگی فراہم کرتا ہے۔

     • خودکار میٹریل ہینڈلنگ لائنز: درمیانے درجے کی تیز رفتار (≤0.5m/s) ورک پیس پر لاگو ہوتا ہے جو رولر اور بیلٹ کنویئرز پر روکتا ہے۔ سایڈست ہائیڈرولک بفر ورک پیس کی حفاظت کے لیے نرم اور اثر سے پاک رکنے کے عمل کو حاصل کرتا ہے۔

     • مشین ٹول اور ویلڈنگ اسٹیشن: مشین ٹول لوڈنگ/ان لوڈنگ لمٹنگ اور ویلڈنگ فکسچر پوزیشننگ کے لیے موزوں ہے۔ اثر مزاحمت اور ویلڈنگ سلیگ کی روک تھام کی خاصیت، یہ سخت صنعتی کام کرنے والے حالات کے مطابق ڈھال لیتا ہے۔

     • AS/RS اور AGV ڈاکنگ سسٹم: سٹیریوسکوپک گودام پیلیٹ روکنے اور AGV درست ڈاکنگ پوزیشننگ کے لیے استعمال کیا جاتا ہے۔ سیلف لاکنگ اینٹی ریباؤنڈ ڈیزائن ذہین گودام کے نظام کے لیے مستحکم کارروائی اور قابل اعتماد سگنل فیڈ بیک کو یقینی بناتا ہے۔

6. 3-مرحلہ فوری انتخاب گائیڈ

     1۔ بور سائز کا انتخاب: ورک پیس کے وزن اور آپریٹنگ اسپیڈ کے مطابق بور کا انتخاب کریں۔ حفاظتی معیار پر عمل کریں: نظریاتی روکنے کی قوت ≥ اصل بوجھ × 2. 50 کلوگرام سے کم بوجھ کے لیے φ25؛ 50-150 کلوگرام بوجھ کے لیے φ32/φ40؛ 150–300 کلوگرام بوجھ کے لیے φ50/φ63۔

     2. بفر کی قسم کا انتخاب: φ20/φ25 بورز کے لیے S غیر ایڈجسٹ بفر کا انتخاب کریں۔ متغیر رفتار اور لوڈ کے حالات کے مطابق ڈھالنے کے لیے φ32 سے اوپر کے بوروں کے لیے K ایڈجسٹ ایبل بفر کا انتخاب کریں۔

     3۔ فنکشنل کنفیگریشن سلیکشن: تمام خودکار پروڈکشن لائنوں کے لیے ایف سیلف لاکنگ کو منتخب کریں۔ بھاری بوجھ اور اعلی تعدد کے منظرناموں کے لیے TWH ڈبل ایکٹنگ کو اپنائیں؛ حفاظت کی ترجیح اور پاور آف پروٹیکشن اسٹیشنوں کے لیے TWM بہار سے بھری ہوئی قسم کا انتخاب کریں۔

ایک جملے کا خلاصہ

     SOLH TWH/TWM سیریز میڈیم ہیوی ڈیوٹی لیور رولر سٹاپر سلنڈر سیلف لاکنگ اینٹی ریباؤنڈ میکانزم اور گریڈڈ ہائیڈرولک بفر سسٹم کو ضم کرتے ہیں، جو 30-300 کلوگرام آٹومیٹڈ سٹیشن اور کنویئر کے لیے مستحکم، کم اثر اور اعلیٰ حفاظتی پروفیشنل اسٹاپنگ سلوشن فراہم کرتے ہیں۔
