RSQ سیریز سٹاپ سلنڈر | فکسڈ ماؤنٹنگ اونچائی نیومیٹک اسٹاپ سلنڈر

برانڈ: SOLH از رچج ٹیکنالوجی

1. پروڈکٹ کا جائزہ اور بنیادی ساختی خصوصیات

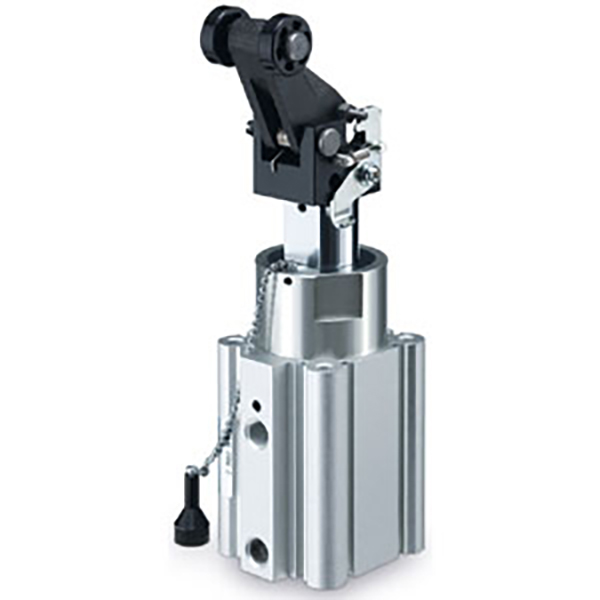

     SOLH RSQ سیریز ایک فکسڈ ماؤنٹنگ اونچائی روکنے والا سلنڈر ہے جو خود کار کنویئر لائن پوزیشننگ اور ورک پیس کو محدود کرنے کے لیے ڈیزائن کیا گیا ہے۔ یہ 10mm سے 30mm تک کے معیاری اسٹروک کے ساتھ φ12mm سے φ50mm تک بور کے سائز کا احاطہ کرتا ہے۔ فکسڈ اونچائی کا سخت ڈھانچہ، بلٹ ان بفر، 10 اختیاری راڈ اینڈ کی اقسام اور 4 سائیڈ میگنیٹک سوئچ ماؤنٹنگ کے ساتھ، RSQ سلنڈر کنویئر اسٹیشن بلاک کرنے، پیلیٹ پوزیشننگ اور ورک پیس کو محدود کرنے کے لیے کم لاگت اور زیادہ قابل اعتماد اسٹاپنگ سلوشنز فراہم کرتا ہے، جو کہ ایک معیاری کنو میٹ سسٹم کے لیے کام کرتا ہے۔

  1.1 فکسڈ اونچائی کا سخت ڈھانچہ

     اونچائی کو ایڈجسٹ کرنے والی RSG سیریز سے مختلف، RSQ سیریز ایک غیر ایڈجسٹ ایبل فکسڈ ماؤنٹنگ اونچائی ڈیزائن کو اپناتی ہے۔ اس میں ایک آسان ڈھانچہ، اعلی مجموعی سختی اور سائٹ پر تیز تر تنصیب، مقررہ اونچائی کے اسٹیشن کے لے آؤٹ سے بالکل مماثل اور اونچائی کیلیبریشن کے طریقہ کار کو ختم کرنے کی خصوصیات ہیں۔

  1.2 ورسٹائل ملٹی-راڈ-اینڈ موافقت

     راؤنڈ راڈ، بیول کٹ، رولر اور لیور سٹرکچر سمیت 10 قسم کے راڈ اینڈ آپشنز سے لیس، مکمل طور پر ہلکے، درمیانے اور بھاری بوجھ کو روکنے والے منظرناموں کا احاطہ کرتا ہے۔ لیور کی اقسام (L/B/C/D/E) اعلی تعدد اور بھاری اثر والے کام کرنے والے حالات کے لیے بہترین توانائی جذب اور مضبوط اثر مزاحمت کے ساتھ بلٹ ان ہائیڈرولک بفر ڈیزائن کو اپناتی ہیں۔

  1.3 لچکدار انسٹالیشن اور سوئچ لے آؤٹ

     سلنڈر باڈی 4 طرفہ مقناطیسی سوئچ کی تنصیب کو سپورٹ کرتی ہے (D-A9□/M9□/P3DWA سیریز کے سوئچز کے ساتھ مطابقت رکھتا ہے) بغیر اضافی بڑھتے ہوئے لوازمات کے۔ ماؤنٹنگ کے دو معیاری طریقے دستیاب ہیں: بی ٹائپ تھرو ہول ماؤنٹنگ (معیاری) اور اے ٹائپ ڈبل اینڈ تھریڈڈ ہول ماؤنٹنگ، مختلف آلات کے فریموں اور تنصیب کی جگہوں کے مطابق۔

  1.4 آئل فری اور لانگ سروس لائف ڈیزائن

     اختیاری ڈبل ایکٹنگ، اسپرنگ ریٹرن ڈبل ایکٹنگ اور سنگل ایکٹنگ (اسپرنگ ایکسٹینشن) موڈز متنوع عمل کی ضروریات کو پورا کرتے ہیں۔ معیاری ربڑ بفر مستحکم آپریشن کو یقینی بناتا ہے۔ پسٹن راڈ سخت کروم پلیٹنگ ٹریٹمنٹ کو اپناتا ہے، اور سلنڈر باڈی سخت انوڈائزنگ عمل سے گزرتی ہے، جس سے پہننے کی شاندار مزاحمت اور اثر مزاحمت حاصل ہوتی ہے۔ تیل سے پاک آپریشن کا ڈیزائن کم دیکھ بھال کے اخراجات کے ساتھ صاف اور دھول سے پاک کام کرنے والے ماحول کے مطابق ہوتا ہے۔

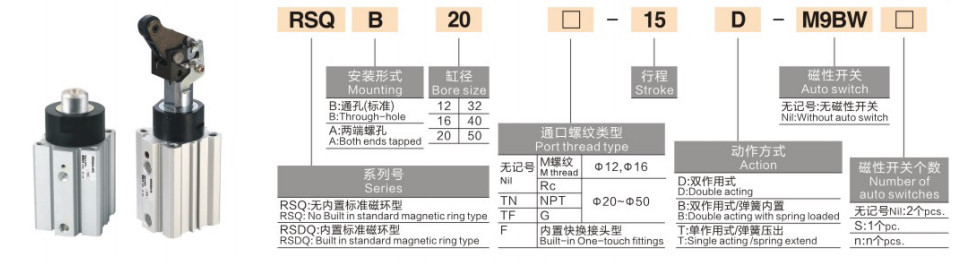

2. مکمل ماڈل نام کے اصول اور آرڈر کی مثالیں۔

  1. عام ماڈل کی مثالیں۔: RSQB20-15, RSDQL32-20

  2. معیاری آرڈر کی مثالیں۔

     • غیر مقناطیسی رنگ معیاری ماڈل: RSQB20-15 (کوئی مقناطیسی انگوٹھی نہیں، تھرو ہول ماؤنٹنگ، φ20 بور، 15 ملی میٹر اسٹروک، معیاری گول راڈ اینڈ)

     • مقناطیسی رنگ ہائیڈرولک بفر ماڈل: RSDQL32-20 (بلٹ ان میگنیٹک رِنگ، تھرو ہول ماؤنٹنگ، φ32 بور، 20 ملی میٹر اسٹروک، لیور ٹائپ اسٹاپنگ اینڈ)

3. عمومی تکنیکی پیرامیٹرز (20℃، 0.5MPa معیاری حالت)

  3.1 بنیادی تفصیلات

     • آپریشن موڈ: ڈبل ایکٹنگ، سپرنگ ریٹرن ڈبل ایکٹنگ، سنگل ایکٹنگ (بہار میں توسیع)

     • ورکنگ پریشر کی حد: 0.05~1.0MPa؛ پروف پریشر: 1.5MPa

     • محیطی درجہ حرارت: -10℃~70℃ (بغیر سوئچ)؛ -10℃~60℃ (سوئچ کے ساتھ)

     • پسٹن آپریٹنگ سپیڈ: 50~500mm/s

     • بفر موڈ: معیاری ربڑ بفر؛ بلٹ میں ہائیڈرولک بفر سے لیس لیور کی اقسام

     • چکنا موڈ: تیل سے پاک آپریشن

  3.2 معیاری بور اور اسٹروک کا مجموعہ

3.3 تھیوریٹیکل اسٹاپنگ فورس (یونٹ: N @0.5MPa، ڈبل ایکٹنگ)

3.4 پروڈکٹ کا وزن (یونٹ: کلوگرام @ 20 ملی میٹر اسٹروک، آر ایس کیو سیریز)

4. راڈ اینڈ کی اقسام اور قابل اطلاق منظرنامے۔

5. عام درخواست کے منظرنامے۔

     • اسمبلی لائن روکنا: پیلیٹ سٹاپنگ، اسٹیشن پوزیشننگ اور الیکٹرانک اور گھریلو آلات کی اسمبلی لائنوں کے لیے اینٹی شفٹنگ پر لاگو ہوتا ہے۔ مقررہ اونچائی کا ڈیزائن معیاری کنویئر لائن لے آؤٹ سے بالکل میل کھاتا ہے۔

     • کنویئر لائن کی حد بندی: بیلٹ اور رولر کنویئرز پر ورک پیس کو روکنے، اسٹیشن کی پوزیشننگ کی منتقلی، اور ڈائیورجنگ/مرجنگ لائن بلاک کرنے کے لیے موزوں ہے۔ ایک سے زیادہ چھڑی کے اختتام کے اختیارات مختلف لوڈ گریڈوں کے مطابق ہوتے ہیں۔

     • خودکار پروسیسنگ اسٹیشنز: مشین ٹول لوڈنگ/ان لوڈنگ لمیٹنگ، پیکیجنگ مشین پوزیشننگ اور انسپکشن سٹیشن کو روکنے، مستحکم اور اینٹی مداخلت سائیکلک آپریشن کی فراہمی کے لیے مثالی۔

     • ہیوی ڈیوٹی روکنے کے منظرنامے۔: بھاری pallet اور ٹولنگ بورڈ روکنے، ویلڈنگ اسٹیشن پوزیشننگ کے لیے استعمال کیا جاتا ہے ۔ ہائیڈرولک بفر لیور کی قسم مؤثر طریقے سے مضبوط اثر اور اعلی تعدد کمپن کے خلاف مزاحمت کرتی ہے۔

6. 3-مرحلہ فوری انتخاب گائیڈ

  1۔ بور سائز کا انتخاب: اصل روکنے والے بوجھ کے مطابق بور کا انتخاب کریں۔ اصول پر عمل کریں: نظریاتی روکنے والی قوت ≥ اصل بوجھ × 2 حفاظتی عنصر۔ ہلکے بوجھ کے لیے φ16~φ20، درمیانے بوجھ کے لیے φ32، بھاری بوجھ کے لیے φ40~φ50۔

  2. اسٹروک سلیکشن: معیاری اسٹروک کی رینج 10mm سے 30mm تک ہوتی ہے۔ مکینیکل مداخلت سے بچنے کے لیے ورک پیس کی اونچائی کی بنیاد پر 5~10mm اضافی اسٹروک مارجن محفوظ کریں۔

  3۔ راڈ اینڈ سلیکشن

￮ ہلکا بوجھ اور کم رفتار: گول راڈ یا بیول کٹ کی قسم کا انتخاب کریں۔

￮ تیز رفتار اور ہلکا بوجھ: رولر کی قسم کا انتخاب کریں۔

￮ بھاری بوجھ اور اعلی تعدد اثر: ہائیڈرولک بفر لیور کی قسم کا انتخاب کریں (B/C/D/E)

ایک جملے کا خلاصہ

     SOLH RSQ سیریز کے فکسڈ ہائٹ سٹاپ سلنڈرز میں سخت فکسڈ ماؤنٹنگ ڈھانچہ، مختلف راڈ اینڈ آپشنز، 4 سائیڈ سوئچ کی تنصیب اور تیل سے پاک طویل زندگی کی کارکردگی، مختلف خود کار کنویئر اور پروسیسنگ سٹیشنوں کے لیے لاگت سے موثر، مستحکم اور اثر سے مزاحم معیاری سٹاپنگ حل فراہم کرتے ہیں۔
