RS2H سیریز ہیوی ڈیوٹی سٹاپر سلنڈر | سایڈست ہائیڈرولک بفر لیور سٹاپ سلنڈر

برانڈ: SOLH از رچج ٹیکنالوجی

1. پروڈکٹ کا جائزہ اور بنیادی ساختی فوائد

     SOLH RS2H سیریز ایک نئی نسل کا ہیوی ڈیوٹی لیور قسم کا سٹاپ سلنڈر ہے، جو پیشہ ورانہ طور پر ہیوی لوڈ کنویئر لائن پوزیشننگ اور محدود کرنے کے لیے ڈیزائن کیا گیا ہے۔ بڑے بور سائز φ50/63/80mm میں دستیاب ہے، اس میں الٹرا ہائی اسٹاپنگ فورس، ایڈجسٹ ایبل ہائیڈرولک بفر، ہلکا پھلکا کمپیکٹ ڈھانچہ اور اعلیٰ اثر مزاحمت ہے۔ خاص طور پر 50-500 کلوگرام ہیوی پیلیٹس اور ٹولنگ پلیٹوں کے لیے قابل اطلاق، یہ ہیوی ڈیوٹی خودکار کنویئر لائنوں کے لیے بنیادی رکنے کے جزو کے طور پر کام کرتا ہے، جو وسیع پیمانے پر ورک پیس کو روکنے، منتقلی کی پوزیشننگ اور اسٹیشن کو محدود کرنے والے منظرناموں میں استعمال ہوتا ہے۔

  1.1 اپ گریڈ شدہ ہیوی ڈیوٹی کارکردگی

     روایتی RS1H سیریز کے اپ گریڈ شدہ متبادل کے طور پر، RS2H روکنے کی قوت میں 30% سے زیادہ اضافہ حاصل کرتا ہے۔ ایک مشترکہ لیور فورس ایمپلیفیکیشن اور ہائیڈرولک بفر ڈھانچے کو اپناتے ہوئے، یہ اعلی تعدد اثر بوجھ کو بالکل برداشت کرتا ہے اور 50kg سے 500kg تک کے بھاری ورک پیس کو مستقل طور پر محدود کرتا ہے، ناکافی قوت کے مسائل کو حل کرتا ہے اور ہیوی لوڈ سائیکلک آپریشن کے تحت پرانے ماڈلز کی آسانی سے ناکامی کو حل کرتا ہے۔

  1.2 کومپیکٹ اور ہلکا پھلکا آپٹیمائزیشن

     RS1H سیریز کے مقابلے میں، φ63-30 سٹروک ماڈل مجموعی وزن میں 22% کمی کرتا ہے اور کل لمبائی 9mm تک کم کرتا ہے۔ آپٹمائزڈ انٹیگریٹڈ ڈھانچہ تنصیب کی جگہ بچاتا ہے جبکہ مجموعی ساختی سختی کو بہتر بناتا ہے، چھوٹے سائز، ہلکے وزن اور زیادہ استحکام کو محسوس کرتا ہے۔

  1.3 کور سایڈست ہائیڈرولک بفر

     بلٹ میں سایڈست ہائیڈرولک بفر معیاری کے طور پر۔ صارف مختلف وزن اور پہنچانے کی رفتار کے ورک پیس کے مطابق ڈھالنے کے لیے گھومنے والی ایڈجسٹمنٹ ڈسک کے ذریعے ڈیمپنگ مزاحمت کو آزادانہ طور پر ایڈجسٹ کر سکتے ہیں۔ بفر M4 سیٹ اسکرو کو ڈھیلا کرکے ٹول فری فوری تبدیلی کی حمایت کرتا ہے، سائٹ پر دیکھ بھال کی کارکردگی کو بہت بہتر بناتا ہے اور ڈاؤن ٹائم کو کم کرتا ہے۔

  1.4 ہائی رگڈیٹی لیور اور ڈوئل رولر ڈیزائن

     اعلی طاقت کا لیور ایک بہتر اندرونی بفر ڈھانچے سے لیس ہے۔ رولر میٹریل کے دو اختیارات دستیاب ہیں: رال (L) اور کاربن اسٹیل (M)، پہننے کی مزاحمت اور اینٹی کریکنگ کارکردگی کو نمایاں کرتے ہیں۔ بڑھا ہوا رولر قطر ہموار رولنگ آپریشن اور مضبوط اینٹی ڈیفلیکشن صلاحیت کو یقینی بناتا ہے، بھاری بوجھ کو روکنے کے دوران جیمنگ اور سنکی بوجھ کے نقصان سے مؤثر طریقے سے گریز کرتا ہے۔

 1.5 مکمل طور پر قابل تبادلہ اور متنوع کنفیگریشنز

     تنصیب کے طول و عرض روایتی RS1H سیریز کے ساتھ مکمل طور پر بدلے جا سکتے ہیں، فکسچر فریموں میں ترمیم کیے بغیر براہ راست تبدیلی اور اپ گریڈ کی حمایت کرتے ہیں۔ اختیاری توسیعی افعال میں اینٹی ریباؤنڈ لاکنگ میکانزم، مینوئل ریلیز انلاک اور لیور ڈیٹیکشن سوئچ شامل ہیں، پیچیدہ بھاری بوجھ کام کرنے والے حالات کے کنٹرول کی ضروریات کو پورا کرتے ہیں۔

  1.6 تیل سے پاک اور طویل خدمت زندگی کا ڈھانچہ

     اختیاری ڈبل ایکٹنگ، اسپرنگ لوڈڈ ڈبل ایکٹنگ اور سنگل ایکٹنگ موڈز مختلف آپریشنل مطالبات کا احاطہ کرتے ہیں۔ ہارڈ کروم پلیٹڈ پسٹن راڈ اور ہارڈ اینوڈائزڈ سلنڈر باڈی بہترین لباس مزاحمت اور اثر مزاحمت فراہم کرتی ہے۔ تیل سے پاک آپریشن کا ڈیزائن صاف ماحول اور ویلڈنگ سپلیش پروف کام کرنے کے حالات کو کم دیکھ بھال کے اخراجات اور طویل سروس کی زندگی کے ساتھ ڈھالتا ہے۔

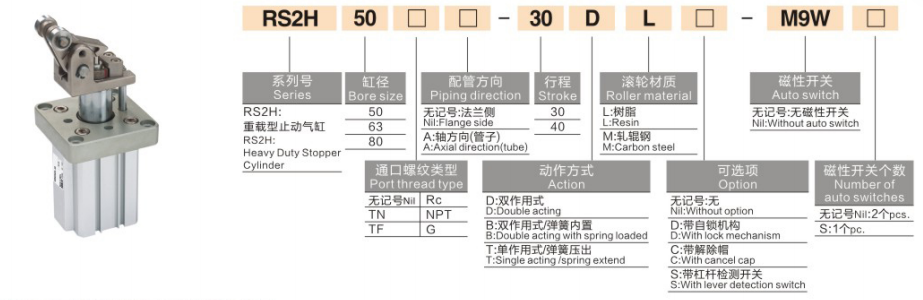

2. مکمل ماڈل نام کے اصول اور آرڈر کی مثالیں۔

  1. عام ماڈل کی مثالیں۔: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2. معیاری ترتیب کی مثالیں۔

    • جنرل ہیوی ڈیوٹی ماڈل: RS2H63-30LD-M9BW (φ63 بور، 30mm سٹروک، رال رولر، ڈبل ایکٹنگ، M9BW مقناطیسی سوئچ کے ساتھ)

    • ہائی سیفٹی لاکنگ ماڈل: RS2H80-40TM-XC102 (φ80 بور، 40 ملی میٹر اسٹروک، کاربن اسٹیل رولر، سنگل ایکٹنگ، اینٹی ریباؤنڈ لاکنگ میکانزم کے ساتھ)

3. عمومی تکنیکی پیرامیٹرز (20℃، 0.5MPa معیاری حالت)

  3.1 بنیادی تفصیلات

     • آپریشن موڈ: ڈبل ایکٹنگ، بہار سے بھری ہوئی ڈبل ایکٹنگ، اسپرنگ توسیع سنگل ایکٹنگ

     • ورکنگ پریشر کی حد: 0.05~1.0MPa؛ پروف پریشر: 1.5MPa

     • محیطی درجہ حرارت: -10℃~60℃ (برف سے پاک ماحول)

     • بفر سسٹم: معیاری بلٹ ان ایڈجسٹ ایبل ہائیڈرولک بفر + ڈوئل اینڈ ربڑ بفر

     • چکنا موڈ: تیل سے پاک آپریشن

     • تنصیب کا طریقہ: معیاری فلینج ماؤنٹنگ، 4 سائیڈ میگنیٹک سوئچ ماؤنٹنگ دستیاب ہے۔

  3.2 معیاری بور اور اسٹروک کا مجموعہ

  3.3 تھیوریٹیکل اسٹاپنگ فورس (یونٹ: kN @0.5MPa، لیور آؤٹ پٹ)

  3.4 پروڈکٹ وزن کا موازنہ (یونٹ: کلوگرام @ سٹینڈرڈ اسٹروک)

4. بنیادی ترتیب اور انتخاب کے رہنما خطوط

 4.1 رولر مواد کا انتخاب

     • رال رولر (L): پیلیٹ کی سطحوں پر کم شور اور اینٹی سکریچ۔ ہلکے/درمیانے بوجھ (50–200kg) اور تیز رفتار آپریشن (≤0.5m/s) منظرناموں کے لیے مثالی، مستحکم رکنے کو یقینی بناتے ہوئے ورک پیس کی حفاظت کرتا ہے۔

     • کاربن اسٹیل رولر (M): انتہائی اعلی لباس مزاحمت اور مضبوط اثر مزاحمت. بھاری بوجھ (200–500kg)، ہائی فریکوئنسی سائیکلنگ (≥1000 بار فی دن) اور طویل سروس کی زندگی کے ساتھ سخت صنعتی کام کے حالات کے لیے موزوں ہے۔

  4.2 آپریشن موڈ کا انتخاب

     • ڈبل ایکٹنگ (D): دو طرفہ قابل کنٹرول کلیمپنگ اور زیادہ سے زیادہ روکنے والی قوت کے ساتھ جاری کرنا۔ بھاری بوجھ اور اعلی تعدد شروع بند کام کرنے کے حالات کے لیے موزوں ہے۔

     • اسپرنگ لوڈڈ ڈبل ایکٹنگ (B): بجلی کی ناکامی پر خودکار ریلیز، سامان اور اہلکاروں کی حفاظت کو ترجیح دینا۔ خطرناک اسٹیشنوں اور پاور آف تحفظ کے منظرناموں کے لیے بہترین۔

     • واحد اداکاری (T): موسم بہار میں توسیع، ایئر کمپریشن موڈ واپس لینے. توانائی کی بچت اور سرمایہ کاری مؤثر، ہلکے بوجھ اور کم تعدد کو روکنے کے منظرناموں کے لیے قابل اطلاق۔

  4.3 اختیاری ہیوی ڈیوٹی فنکشنل لوازمات

     • لاک کرنے کا طریقہ کار (-XC102): ورک پیس ریباؤنڈ اور نقل مکانی کو روکنے کے لیے رکنے کے بعد خودکار لاکنگ، تیز رفتار لائٹ لوڈ اور اینٹی شفٹنگ اسٹیشنوں کے لیے موزوں ہے۔

     • دستی انلاک فنکشن: بجلی کی خرابی یا سامان کی خرابی کے دوران لیور کو دستی طور پر چھوڑ دیں، سائٹ پر محفوظ اور آسان دیکھ بھال کو یقینی بنائیں۔

     • لیور کا پتہ لگانے والا سوئچ: لیور ایکسٹینشن اور ری سیٹ اسٹیٹس کا پتہ لگاتا ہے، ذہین پروڈکشن لائنوں کے لیے PLC لنکیج کنٹرول اور خودکار انٹر لاک آپریشن کو سپورٹ کرتا ہے۔

5. عام درخواست کے منظرنامے۔

     • ہیوی ڈیوٹی پیلیٹ کنویئر لائنز: آٹوموٹیو، گھریلو آلات اور لاجسٹکس کی صنعتوں میں 200-500 کلو گرام ہیوی ٹولنگ پلیٹوں کو روکنے، ٹرانسفر پوزیشننگ اور اینٹی شفٹنگ کے لیے خصوصی، مستحکم بھاری بوجھ کو محدود کرنے والی کارکردگی فراہم کرتا ہے۔

     • ویلڈنگ اور مشین ٹول ہیوی اسٹیشنز: ویلڈنگ فکسچر کی ہیوی-لوڈ کلیمپنگ، مشین ٹول لوڈنگ/ان لوڈنگ لمٹنگ اور ہیوی مولڈ پوزیشننگ پر لاگو۔ بفر ڈھانچہ مضبوط اثر کے خلاف مزاحمت کرتا ہے اور ویلڈنگ سلیگ کے کٹاؤ کو روکتا ہے۔

     • خودکار گودام اور منتقلی کے نظام: سٹیریوسکوپک گودام پیلیٹ روکنے، AGV ڈاکنگ پوزیشننگ اور ہیوی ڈیوٹی فلپنگ میکانزم کو محدود کرنے کے لیے استعمال کیا جاتا ہے، جس میں مستحکم حرکت اور قابل اعتماد سگنل فیڈ بیک شامل ہیں۔

     • تیز رفتار ہیوی ڈیوٹی کنویئر لائنز: رولر اور بیلٹ کنویئر لائنوں پر تیز رفتار (≤0.8m/s) بھاری ورک پیس کو روکنے کے لیے موزوں ہے۔ ایڈجسٹ ہائیڈرولک بفر ہموار اور صفر اثر روکنے کے عمل کو یقینی بناتا ہے۔

6. 3-مرحلہ فوری انتخاب گائیڈ

     1۔ بور سائز کا انتخاب: ورک پیس کے وزن اور پہنچانے کی رفتار کے مطابق بور کا انتخاب کریں۔ حفاظتی معیار پر عمل کریں: نظریاتی روکنے کی قوت ≥ اصل بوجھ × 2. 200 کلوگرام سے کم بوجھ کے لیے φ50، 200–350 کلوگرام کے بوجھ کے لیے φ63، 350 کلوگرام سے اوپر کے بوجھ کے لیے φ80۔

     2. رولر مواد کا انتخاب: ہلکے بوجھ اور تیز رفتار حالات کے لیے رال رولر (L) کا انتخاب کریں۔ بھاری بوجھ اور ہائی فریکوئنسی سائیکلنگ کے منظرناموں کے لیے کاربن اسٹیل رولر (M) کا انتخاب کریں۔

     3۔ فنکشنل کنفیگریشن سلیکشن: بھاری بوجھ اور اعلی تعدد کام کرنے والے حالات کے لیے ڈبل ایکٹنگ (D) + کاربن اسٹیل رولر کو منتخب کریں۔ اینٹی ریباؤنڈ ضروریات کے لیے لاکنگ میکانزم (-XC102) شامل کریں۔ حفاظتی ترجیحی اسٹیشنوں کے لیے بہار سے بھری ہوئی قسم (B) کو اپنائیں

ایک جملے کا خلاصہ

     SOLH RS2H سیریز کے اپ گریڈ شدہ ہیوی ڈیوٹی سٹاپ سلنڈر میں 30% زیادہ سٹاپنگ فورس، ہلکا پھلکا کمپیکٹ ڈھانچہ، ایڈجسٹ ہائیڈرولک بفر اور ڈوئل رولر آپشنز ہیں، جو 50-500 کلوگرام ہیوی-لوڈ خودکار لائنوں کے لیے اعلیٰ استحکام، اینٹی امپیکٹ اور دیکھ بھال کے لیے دوستانہ پروفیشنل سٹاپنگ سلوشن فراہم کرتے ہیں۔
