برانڈ: SOLH از رچج ٹیکنالوجی

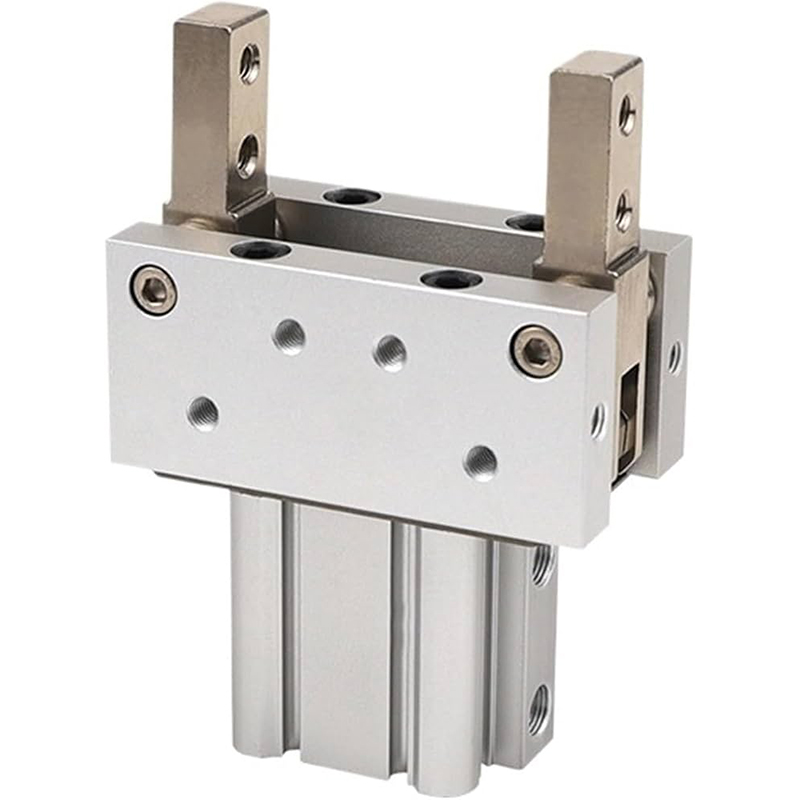

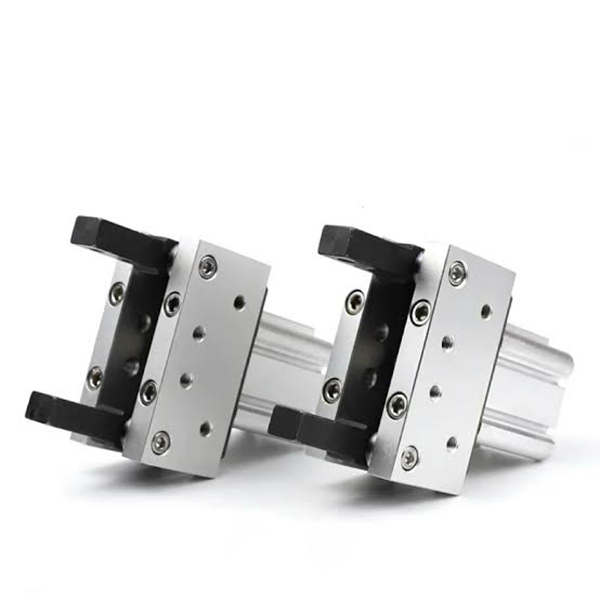

SOLH MHT2 سیریز ٹوگل جوائنٹ سے چلنے والی 2-جاؤ پیوٹ اینگولر گریپر ہے۔ نمایاں خصوصیات میں ٹوگل سیلف لاکنگ میکانزم، پاور آف ہولڈنگ کی صلاحیت، الٹرا ہائی کلیمپنگ ٹارک اور اعلی ساختی سختی کے ساتھ چار طرفہ سینسر انسٹالیشن سلاٹس شامل ہیں۔
سخت اینٹی ڈراپ حفاظتی تقاضوں کے ساتھ بھاری ورک پیس کلیمپنگ، نقل و حمل اور پوزیشننگ کے لیے موزوں ہے۔ اعلی خطرے والے خودکار اسٹیشنوں کے لیے ترجیحی بھاری بوجھ گرفت۔
-- ورکنگ اصول: سلنڈر پش پل ٹوگل لنک فورس ایمپلیفائنگ میکانزم کے ساتھ مل کر۔ جب جبڑے بند ہوتے ہیں تو ٹوگل ڈیڈ پوائنٹ لاکنگ پوزیشن تک پہنچ جاتا ہے۔ کلیمپنگ فورس کو 3~5 بار بڑھایا جاتا ہے، اور ≥80% کلیمپنگ فورس کو قابل اعتماد سیفٹی سیلف لاکنگ کے لیے ایئر پریشر میں کمی / ایئر کٹ آف پر مسلسل برقرار رکھا جا سکتا ہے۔
-- باڈی کنسٹرکشن: اسکوائر ہارڈ اینوڈائزڈ ایلومینیم ہاؤسنگ بلٹ ان میگنیٹک رِنگ کے ساتھ۔ چار بڑھتے ہوئے نالی (اوپر/نیچے/بائیں/دائیں) M9B/A93 سیریز کے مقناطیسی سوئچز کو سینسر لے آؤٹ کے لیے ڈیڈ اینگل کے بغیر براہ راست اسمبلی کی اجازت دیتے ہیں۔
-- آپریشن کی قسم: ڈبل ایکٹنگ (D معیاری ورژن / DZ اپ ڈیٹ کردہ ہلکا پھلکا ورژن)۔ جبڑے بند پوزیشن پر تالا لگاتے ہیں؛ سلنڈر تھرسٹ جبڑے کو کھولنے کی کارروائی کے لیے دوبارہ ترتیب دیتا ہے۔
- مواد کی تفصیلات: سخت آکسیڈیشن ایلومینیم سلنڈر، اعلی طاقت کے مرکب سٹیل کے جبڑے، لباس مزاحم ربط اسمبلی۔ اعلی سختی، طویل سروس کی زندگی اور بحالی سے پاک تیل سے پاک آپریشن۔
-- لچکدار ماؤنٹنگ: ایک سے زیادہ ٹیپ ماؤنٹنگ ہولز محوری، طول بلد اور افقی تنصیب کی حمایت کرتے ہیں، جو کمپیکٹ محدود آلات کے لے آؤٹ کے لیے موزوں ہے۔

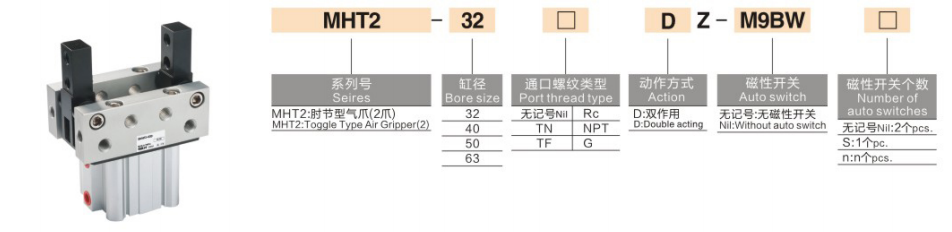

1. ماڈل کی مثال: MHT2-50DZ-M9BW
|
طبقہ |
کوڈ |
تعریف |
| MHT2 |
سیریز کوڈ |
جوائنٹ سیلف لاکنگ اینگولر گرپر کو ٹوگل کریں۔ |
|
50 |
بور کا سائز (ملی میٹر) |
32/40/50/63 |
| D/DZ |
ورژن |
D = معیاری ڈبل ایکٹنگ / DZ = اپ ڈیٹ کردہ ہلکا پھلکا ویرینٹ / فور سائیڈ سینسر سلاٹس |
| -M9BW |
مقناطیسی سوئچ آپشن |
اختیاری، بلٹ میں مقناطیسی انگوٹی تیار |
2. معیاری آرڈر ریفرنس کی مثالیں۔
--MHT2-32D: بور 32، بغیر سوئچ کے ڈبل ایکٹنگ معیاری بیس ماڈل
--MHT2-63DZ-M9B：Bore 63، اپ ڈیٹ کردہ ہلکا پھلکا DZ قسم، چار طرفہ سینسر سلاٹ، M9B مقناطیسی سوئچ کے ساتھ لیس
|
پیرامیٹر آئٹم |
MHT2-32 |
MHT2-40 |
MHT2-50 |
MHT2-63 |
| بور (ملی میٹر) |
32 |
40 |
50 |
63 |
| کلیمپنگ ٹارک (N·m) |
12.4 |
36.0 |
63.0 |
106 |
| جبڑے سوئنگ کی حد |
-3 ~ +28° |
-3 ~ +27° |
-2 ~ +23° |
-2 ~ +23° |
| آپریٹنگ پریشر (MPa) |
0.1 ~ 0.6 (تجویز کردہ: 0.4~0.5) |
|
|
|
| محیطی درجہ حرارت |
-10 ~ +60℃ (0~+60℃ جب مقناطیسی سوئچ سے لیس ہو) |
|
|
|
| چکنا |
تیل سے پاک خود چکنا |
|
|
|
| خالص وزن (g) |
640 |
1070 |
1900 |
3200 |
| ایئر پورٹ تھریڈ |
Rc1/8 |
Rc1/4 |
Rc3/8 |
Rc3/8 |
1. طاقتور خود تالا لگا مخالف ڈراپ کارکردگی
-- ٹوگل ڈیڈ پوائنٹ لاکنگ ڈیزائن ایئر سپلائی کٹ آف یا پریشر میں کمی کے بعد ≥80% کلیمپنگ فورس برقرار رکھتا ہے۔ اعلی حفاظتی خودکار پروڈکشن لائنوں کے لئے ورک پیس کے گرنے کے خطرے کو مؤثر طریقے سے ختم کریں۔
2. ہیوی ڈیوٹی کاموں کے لیے الٹرا ہائی کلیمپنگ ٹارک
-- φ63 ماڈل کے لیے زیادہ سے زیادہ ٹارک 106N·m تک پہنچ جاتا ہے، جو 5~50kg بھاری ورک پیس کو پکڑنے کی صلاحیت رکھتا ہے، مساوی بور کے سائز کے ساتھ متوازی گریپرز سے کہیں زیادہ ہے۔
3. 360° لچکدار سینسر لے آؤٹ
-- مین باڈی پر کوئی مربوط گائیڈ ریل نہیں؛ مقناطیسی سوئچز کو چار سطحوں پر نصب کیا جا سکتا ہے تاکہ تمام سمت کی پوزیشن کا پتہ لگایا جا سکے، جو تنگ تنصیب کے گہاوں کے لیے بہترین ہے۔
4. اعلی سختی اور توسیعی سروس کی زندگی
-- مرکب سٹیل کے جبڑے اور لباس مزاحم ربط 5 ملین سے زیادہ مستحکم سائیکلوں کو سپورٹ کرتے ہیں، جو کہ ہائی فریکوئنسی بھاری بوجھ کے مسلسل آپریشن کے لیے موافق ہیں۔
1. بڑھتے ہوئے فارم
-- محوری بڑھتے ہوئے: اسمبلی لائن مواد کی منتقلی کے لیے افقی دھکا اور پل
- طول بلد عمودی بڑھتے ہوئے: اوپر اور نیچے لوڈنگ/ان لوڈنگ اسٹیشن
-- لیٹرل سائیڈ ماؤنٹنگ: محدود جگہ والے اسٹیشنوں کے لیے سائیڈ کلیمپنگ
2. عام صنعتی ایپلی کیشنز
--آٹو موٹیو پرزے: گریپنگ انجن ہاؤسنگ، گیئر باکس کور، وہیل ہب
--مشین ٹول آٹومیشن: ہیوی کاسٹنگ، جعلی پرزے اور مولڈ ہینڈلنگ
- لاجسٹکس پہنچانا: دھاتی پیلیٹ، بکس اور بیرل مواد کی نقل و حمل
-- سیفٹی پوزیشننگ سٹیشنز: اوور ہیڈ اینٹی ڈراپ سٹیشن، دبانے والے آلات کے لیے حفاظتی کلیمپنگ فکسچر
|
موازنہ آئٹم |
MHT2 ٹوگل سیلف لاکنگ گریپر |
MHZL2 لانگ اسٹروک متوازی گریپر |
MHL2 وائڈ اوپننگ متوازی گریپر |
| بنیادی طاقت |
بھاری بوجھ کے لیے پاور آف ہولڈنگ، الٹرا ہائی ٹارک |
تیز رفتار، اعلی صحت سے متعلق، ہلکے بوجھ |
وسیع افتتاحی اسٹروک، درمیانی بوجھ کی گنجائش |
| کلیمپنگ فورس ماخذ |
مکینیکل لاک کے ساتھ لنکیج فورس ایمپلیفیکیشن کو ٹوگل کریں۔ |
براہ راست سلنڈر زور |
براہ راست سلنڈر زور |
| بجلی کا نقصان برقرار رکھنا |
✅ طویل مدتی کلیمپنگ برقرار ہے۔ |
❌ ہوا کے دباؤ کے بغیر فوری طور پر چھوڑ دیں۔ |
❌ ہوا کے دباؤ کے بغیر فوری طور پر چھوڑ دیں۔ |
| بور رینج |
φ32 ~ 63 |
φ6 ~ 40 |
φ10 ~ 40 |
| مناسب لوڈ |
5 ~ 50 کلوگرام بھاری ورک پیس |
0.5 ~ 5 کلوگرام ہلکا بوجھ |
1 ~ 10 کلو گرام درمیانی بوجھ |
| لاگت کی سطح |
میڈیم ہائی (ہیوی ڈیوٹی وقف) |
کم (عام مقصد) |
میڈیم (لانگ اسٹروک ویرینٹ) |
| بہترین منظر نامہ |
بھاری حصوں، اعلی حفاظت مخالف ڈراپ کی ضرورت ہے |
ہلکا پھلکا، اعلی تعدد سائیکلنگ |
درمیانے حصوں کے لئے بڑے افتتاحی مطالبہ |
1. ورک پیس ماس کی بنیاد پر بور کا انتخاب
-- 32 ≤ 5kg；40 = 5~15kg；50 = 15~30kg；63 = 30~50kg۔ کم از کم 30% لوڈ سیفٹی مارجن محفوظ کریں۔
2. سوئنگ اینگل کی تصدیق
-- زیادہ سے زیادہ کھلنے کا زاویہ: MHT2-32 28° تک، MHT2-63 23° تک محدود۔ ٹارگٹ ورک پیس کے طول و عرض کے لیے کافی کلیئرنس کی تصدیق کریں۔
3. ترتیب ملاپ
-- پوزیشن فیڈ بیک کی ضرورت: چار طرفہ سینسر لگانے کے لیے DZ ہلکا پھلکا ورژن + M9B مقناطیسی سوئچ کا انتخاب کریں
-- ہائی سیفٹی اوور ہیڈ ہینڈلنگ: MHT2 کو اس کی منفرد پاور آف سیلف لاکنگ فیچر کے لیے ترجیح دیں۔
SOLH MHT2 ٹوگل جوائنٹ سیلف لاکنگ نیومیٹک گریپر ڈیڈ پوائنٹ لنکیج فورس ایمپلیفیکیشن سٹرکچر کو اپناتا ہے جس میں پاور آف اینٹی ڈراپ کلیمپنگ کی صلاحیت، فور سائیڈ میگنیٹک سوئچ ماؤنٹنگ اور ہائی الائے ریگیڈیٹی ہے، جو D/DZ ویریئنٹس میں دستیاب ہے، مثالی ہیوی ڈیوٹی سیفٹی گریپر، آٹوموٹ کے پرزہ جات اور ہیوی لوڈنگ مشین کو بھاری بھرکم لوڈ کرنے کے لیے آٹومیشن
