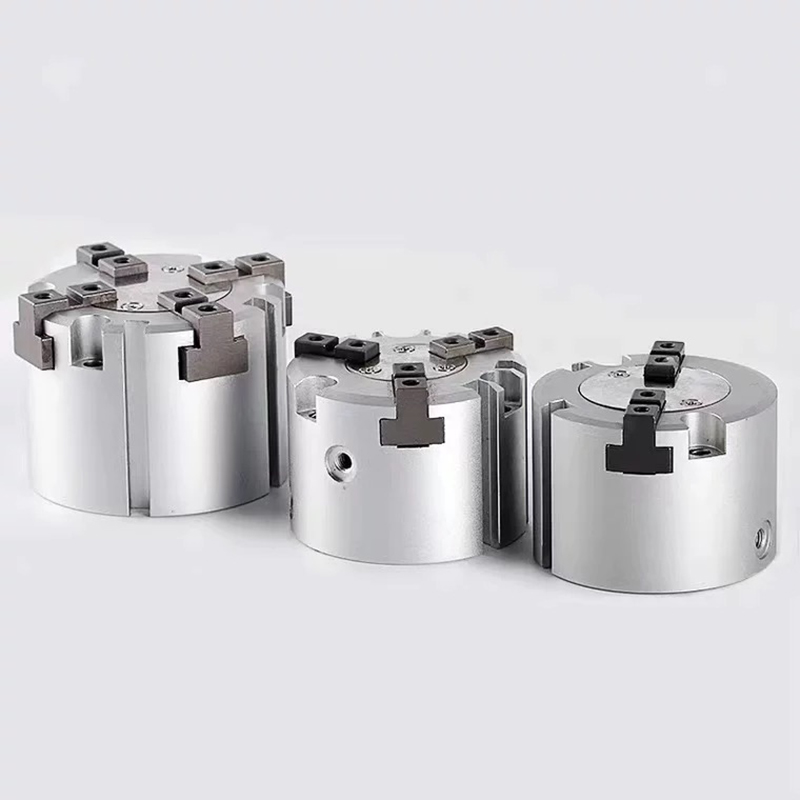

MHS3 / MHS4 سیریز کنسنٹرک نیومیٹک گریپر (ویج کیم ہولو سینٹرنگ چک)

برانڈ: SOLH از رچج ٹیکنالوجی

سیریز کا جائزہ

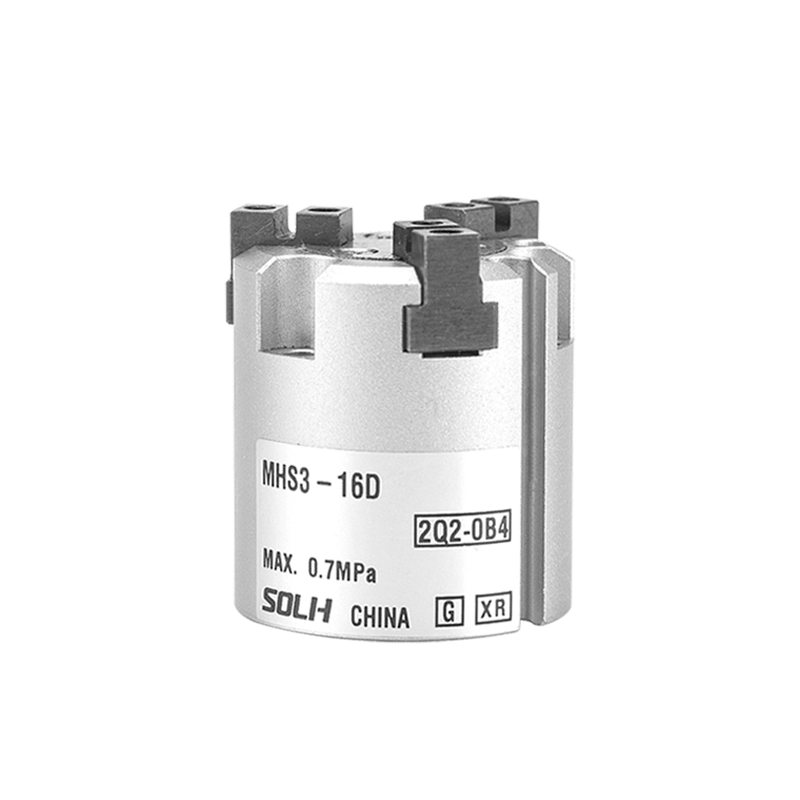

     --MHS3: 3-جبڑے کی متوازی گرپر جو ویج کیم سے چلتی ہے۔ انتہائی اعلی سماکشی کے ساتھ شافٹ، ڈسکس اور سرکلر ورک پیس کو کلیمپ کرنے کے لیے ڈیزائن کیا گیا ہے۔

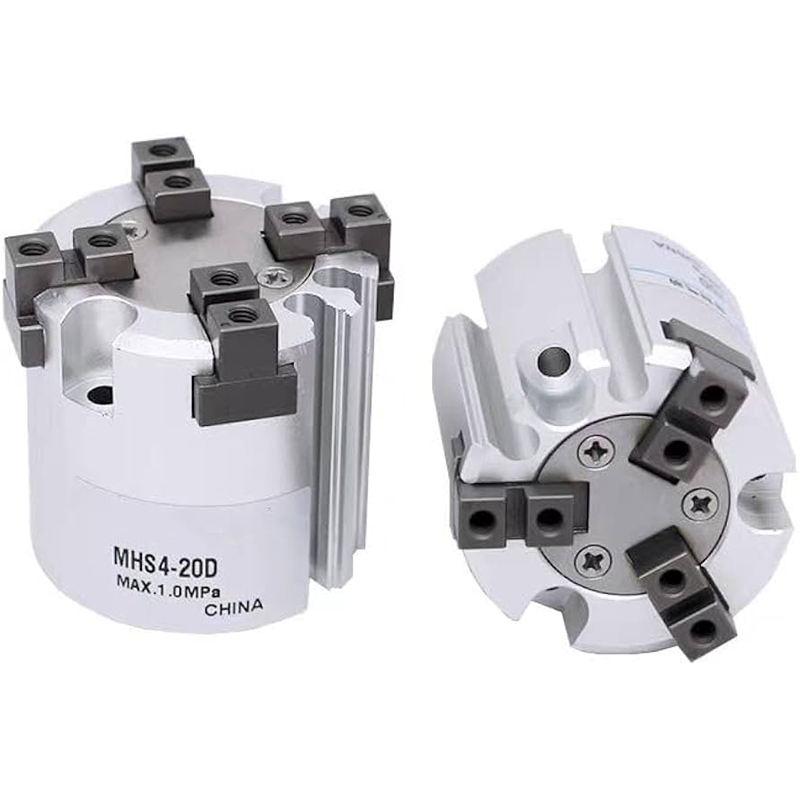

     --MHS4: مربع، مستطیل اور فاسد اجزاء کے لیے 4-جاؤ آرتھوگونل متوازی گرپر، انحراف اور جھکاؤ کو روکنے کے لیے مستحکم کلیمپنگ۔

     -- ڈرائیو موڈ: ڈبل ایکٹنگ (D) معیاری کے طور پر؛ واحد اداکاری عام طور پر بند / عام طور پر کھلا اختیاری۔

     -- ڈھانچہ: ویج کیم ٹرانسمیشن، بلٹ ان میگنیٹک رِنگ، بور کے ذریعے مرکزی کھوکھلی، زیادہ سختی پہننے کے لیے مزاحم تعمیر، تیل سے پاک آپریشن۔

     -- پوزیشن کی درستگی: پوزیشننگ کی درستگی کو دہرائیں ±0.01mm، بغیر آفسیٹ کے مستقل مرکزی پوزیشننگ۔

بنیادی ساختی فوائد

  1. ویج کیم اعلی صحت سے متعلق سیلف سینٹرنگ

     --تمام جبڑے ہم آہنگی کے ساتھ کھلے اور قریب سے ایک جیسے مرکز کے نقطہ کا اشتراک کرتے ہیں۔ سرکلر پرزے بغیر سنکی کے خودکار مرکز کا احساس کرتے ہیں۔

  2. سوراخ کے ذریعے مرکزی کھوکھلی

     - ایئر نلیاں، فائبر آپٹکس یا ایجیکٹر پن کی روٹنگ کی اجازت دیتا ہے۔ آستین کے ورک پیس، شافٹ پارٹس اور تھرو ٹائپ خالی کرنے کے عمل کے لیے موزوں ہے۔

  3. کومپیکٹ کم پروفائل ہلکا پھلکا جسم

     - چھوٹی مجموعی اونچائی، روبوٹ اینڈ انفیکٹر پر گھنے انسٹالیشن لے آؤٹ کے لیے مثالی۔

  4. پس منظر کی قوت کے خلاف مضبوط مزاحمت

     -- پریس فٹنگ، پلگنگ آپریشنز اور بیرونی لوڈ فورس کے ساتھ مشین ٹول لوڈنگ کے لیے بہترین۔

  5. تمام بور سائز کے لیے بلٹ ان مقناطیسی انگوٹی

     -- M9B/M9BW سیریز کے مقناطیسی سوئچز کے ساتھ مطابقت رکھتا ہے تاکہ مکمل طور پر کھلی/مکمل طور پر بند حالت کا پتہ لگایا جا سکے۔

  6. مکمل بور کی حد: φ16/20/25/32/40/50/63/80/100/125mm

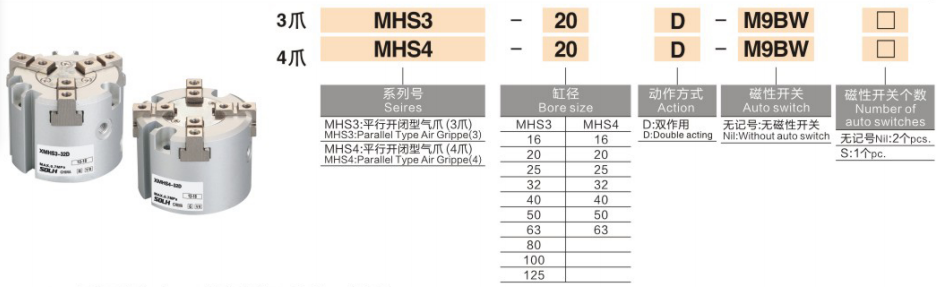

ماڈل نام کے اصول کو مکمل کریں۔

  1. ماڈل کی مثال: MHS3-32D-M9BW

  2. معیاری آرڈر ریفرنس کی مثالیں۔

     --MHS3-25D: 3-جبڑا، φ25، ڈبل ایکٹنگ، بغیر مقناطیسی سوئچ کے

     --MHS4-40D-2M9B: 4-جبڑا، φ40، ڈبل ایکٹنگ، دوہری M9B مقناطیسی سوئچز سے لیس

عمومی معیاری تکنیکی تفصیلات (ٹیسٹ پریشر: 0.5MPa)

  1. عام پیرامیٹرز

     -- آپریٹنگ پریشر کی حد: 0.15 ~ 0.6 MPa

     -- محیط درجہ حرارت: -10 ~ 60 ℃ (ایئر پائپنگ کے اندر کوئی آئسنگ نہیں)

     -- زیادہ سے زیادہ آپریٹنگ فریکوئنسی: 120 سائیکل فی منٹ

     -- دہرائیں پوزیشننگ کی درستگی: ±0.01 ملی میٹر

     -- پھسلن: تیل سے پاک ڈیزائن، صاف پیداواری ماحول کے لیے موزوں

  2. کلیمپنگ فورس اور سنگل سائیڈ اسٹروک ٹیبل

انتخاب کا موازنہ: MHS3 VS MHS4

بڑھتے ہوئے طریقے اور عام درخواست کے منظرنامے۔

  1. بڑھتے ہوئے اختیارات

     -- اینڈ فیس سکرو + سائیڈ پوزیشننگ پن کے ذریعے فکسڈ، روبوٹ EOAT انسٹالیشن کے لیے یونیورسل

     --بور کے ذریعے سینٹرل ایجیکٹر پن کو نکالنے کے قابل بناتا ہے۔ اندرونی توسیع اور بیرونی کلیمپنگ دونوں کی حمایت کریں۔

  2. عام صنعتی ایپلی کیشنز

     --مشین ٹول لوڈنگ اور ان لوڈنگ: گرپنگ شافٹ اور ڈسک ورک پیس

     --3C الیکٹرانکس: سرکلر ٹرمینلز، مربع چپس، چھوٹے ہارڈویئر ہینڈلنگ

     -- پیکجنگ انڈسٹری: بوتل کی باڈیز، نلی نما اور بیلناکار مواد کی پوزیشننگ

     -- اسمبلی اور پریس فٹ کے عمل: بیئرنگ پریسنگ، شافٹ آستین داخل کرنا، مرتکز اسمبلی

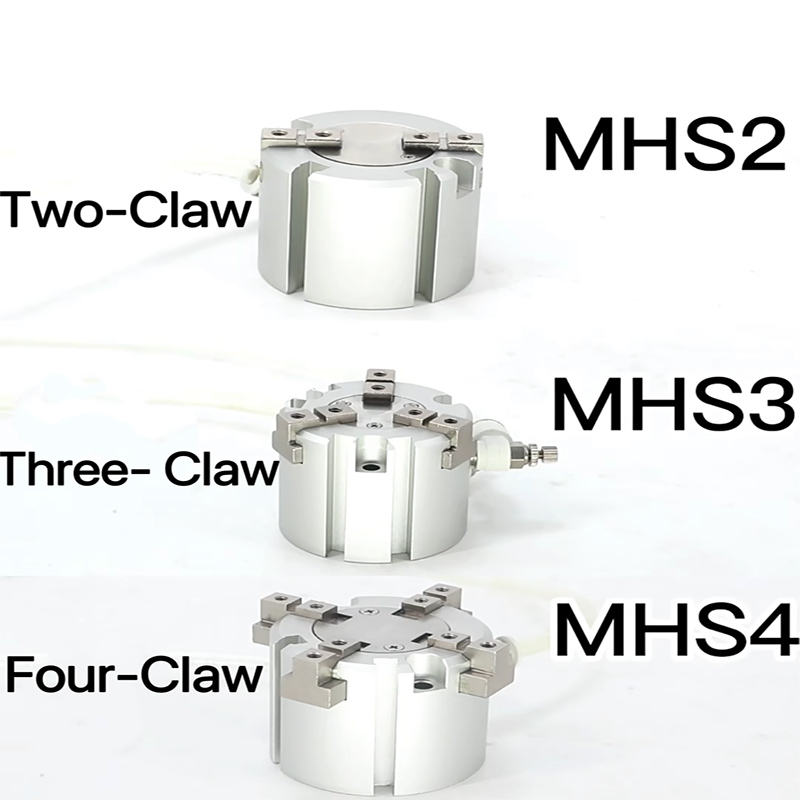

مکمل MHS فیملی پروڈکٹ کی درجہ بندی

     --MHS2: 2 متوازی جبڑے — فلیٹ پلیٹوں اور پلانر ورک پیس کے لیے

     --MHS3: 3 مرتکز جبڑے - تمام سرکلر اجزاء کے لیے ترجیحی حل

     -- MHS4: 4 آرتھوگونل جبڑے — مربع اور مستطیل حصوں کے لیے ترجیحی حل

     --MHSJ3: ڈسٹ کور سے لیس — دھول بھرے سخت ورکشاپ کے ماحول کے لیے

     --MHSH3: بور کے ذریعے توسیع شدہ کھوکھلی — مسلسل تھرو ٹائپ پروسیسنگ کے لیے وقف ہے۔

ایک جملے کا خلاصہ

     SOLH MHS3 3-جاؤ اور MHS4 4-جاؤ ویج کیم سیلف سینٹرنگ ہولو نیومیٹک گریپرز اختیاری سنگل/ڈبل ایکٹنگ کنفیگریشن اور سنٹرل تھرو ہول کے ساتھ ±0.01 ملی میٹر ہائی پریسجن کنسنٹرک پوزیشننگ فراہم کرتے ہیں، M9 سیریز کے مقناطیسی سوئچز کے ساتھ ہم آہنگ؛ سرکلر شافٹ/ڈسک حصوں کے لیے MHS3، مربع اور مستطیل اجزاء کے لیے MHS4، بڑے پیمانے پر مشین ٹول لوڈنگ، 3C آٹومیشن اور پریس فٹ پریس فٹ اسمبلی سٹیشن میں استعمال ہوتا ہے۔
