برانڈ: SOLH از رچج ٹیکنالوجی

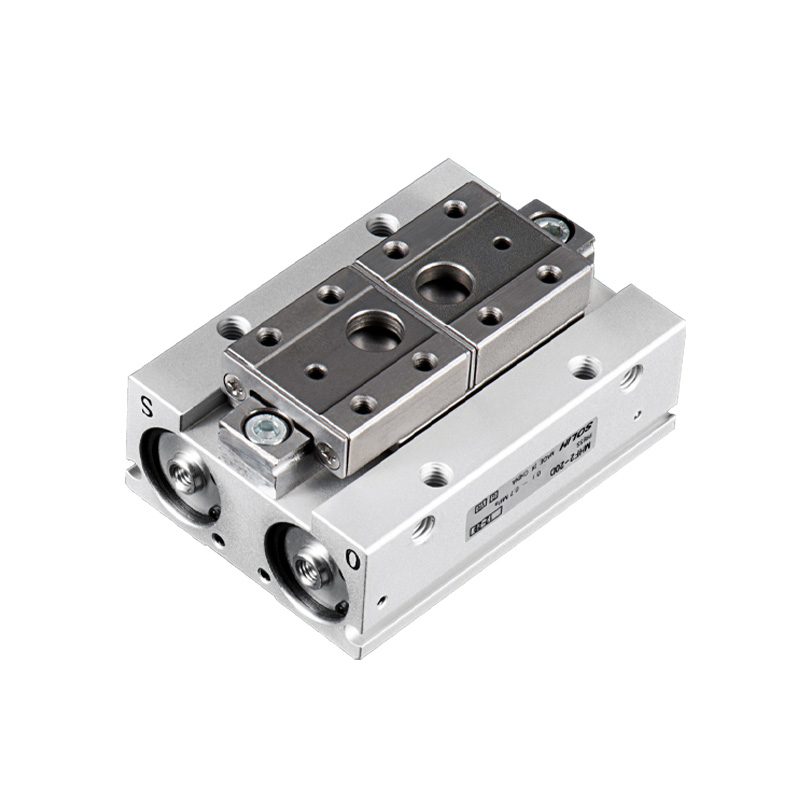

SOLH MHF2 سیریز الٹرا فلیٹ ڈوئل پسٹن لکیری گائیڈ 2 جبڑے کے متوازی گرپر ہے۔ بنیادی ہائی لائٹ: جسمانی اونچائی صرف 1/3 مساوی MHZ2 گریپر، اعلی پوزیشننگ کی درستگی کو برقرار رکھتے ہوئے اختتامی موڑنے والے لمحے کو مؤثر طریقے سے کم کریں۔ تین اختیاری اسٹروک رینجز دستیاب ہیں۔ چار طرف بڑھتے ہوئے ڈھانچہ۔ خاص طور پر الٹرا اسپیس لمیٹڈ کم لوڈ ہائی پریسجن ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے: چھوٹے لکیری ماڈیولز، چھوٹے روبوٹ EOAT، سیمی کنڈکٹر، الیکٹرانکس اور پریزیشن اسمبلی اسٹیشن۔
-- ساخت: دوہری پسٹن + صحت سے متعلق لکیری گائیڈ ریل (Φ25/Φ32 گردش کرنے والی بال بیئرنگ گائیڈ کو اپنائیں)۔ خالص متوازی لکیری جبڑے کی حرکت بغیر جھولے، زیادہ سختی کے۔ ایلومینیم کھوٹ مین باڈی، سٹینلیس سٹیل کے جبڑے، بلٹ میں مقناطیسی انگوٹھی۔ چار طرف مقناطیسی سوئچ بڑھتے ہوئے نالی؛ بڑھتے ہوئے اختیارات: نیچے ٹیپڈ ہول / سائیڈ ٹیپڈ ہول / تھرو ہول انسٹالیشن۔
-- ایکشن کی قسم: صرف ڈبل ایکٹنگ ڈی (دو طرفہ ایئر کنٹرول، کوئی ایکٹنگ ورژن نہیں)۔ سایڈست حرکت پذیر رفتار اور ہموار آپریشن کے لیے بلٹ ان تھروٹل والو۔
-- الٹرا فلیٹ لے آؤٹ: مساوی کلیمپنگ فورس کے تحت MHZ2 کے مقابلے میں اونچائی تقریباً 66 فیصد کم ہوئی، جس سے اختتامی موڑنے کے لمحے کو بہت کم کیا گیا اور پوزیشننگ کے استحکام کو بہتر بنایا گیا۔
-- اسٹروک کنفیگریشن: 3 اسٹروک آپشنز فی بور: D(Short) / D1(Medium) / D2(Long) مختلف ورک پیس کی چوڑائی سے ملنے کے لیے۔
-- پوزیشننگ کی درستگی: دہرائیں درستگی ±0.04~±0.05mm، ہائی فریکوئنسی سائیکلنگ کے تحت مستحکم۔

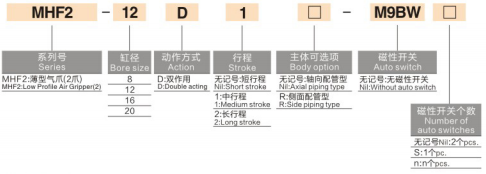

1. ماڈل کی مثال: MHF2-16D1-S-M9BW
|
طبقہ |
کوڈ |
تفصیل |
|
1 |
MHF2 |
سیریز: الٹرا پتلا متوازی گرپر |
|
2 |
16 |
بور کا سائز: 8,12,16,20,25,32mm (Φ25/32 نئی بڑی تفصیلات) |
|
3 |
D/D1/D2 |
اسٹروک گریڈ / D = مختصر اسٹروک / D1 = درمیانہ اسٹروک / D2 = طویل اسٹروک |
|
4 |
-ایس |
مقناطیسی انگوٹی کا اختیار خالی = کوئی مقناطیس نہیں؛ S = بلٹ ان مقناطیسی سوئچ کے لیے مقناطیسی انگوٹھی |
| 5 | -M9B |
مقناطیسی سوئچ کی قسم M9B(NPN) / M9N(PNP) / M9P تار کی لمبائی: معیاری 0.5m؛ W=1m L=3m |
|
6 |
لاحقہ بڑھتے ہوئے کوڈ |
خالی = معیاری ٹیپڈ ہول 2 = سوراخ کے ذریعے چڑھائی F = سنگل جبڑے کی فکسڈ قسم |
2. معیاری آرڈر کی مثال
2.1 MHF2-20D2-S-M9BW
--بور 20، لانگ اسٹروک D2، بلٹ ان میگنیٹک رِنگ، M9B میگنیٹک سوئچ 1m کیبل کے ساتھ۔
|
پیرامیٹر آئٹم |
معیاری تفصیلات |
| جبڑے کی مقدار |
2 جبڑے، خالص متوازی لکیری کھلنا اور بند ہونا |
| آپریشن موڈ |
صرف ڈبل ایکٹنگ (کوئی واحد اداکاری نہیں) |
| آپریٹنگ پریشر |
بور 8: 0.15~0.7MPa بور 12~32: 0.1~0.7MPa (کام کرنے کا بہترین دباؤ: 0.5MPa) |
| پروف پریشر |
1.0 ایم پی اے |
| محیطی درجہ حرارت |
-10 ~ 60 ℃ (ایئر پائپنگ کے اندر کوئی آئسنگ نہیں) |
| پوزیشن کی درستگی کو دہرائیں۔ |
بور 8/12：±0.05 ملی میٹر بور 16~32：±0.04 ملی میٹر |
| زیادہ سے زیادہ آپریٹنگ فریکوئنسی |
شارٹ اسٹروک (D): 120 cpm درمیانہ/ لانگ اسٹروک (D1/D2):60 cpm |
| ایئر پورٹ تھریڈ |
8/12：M3×0.5 16/20/25/32：M5×0.8 |
| چکنا |
تیل سے پاک آپریشن؛ NSF-H1 فوڈ گریڈ چکنائی اختیاری |
| سوئچ کی تنصیب |
چار طرف سلائیڈ grooves، مقناطیسی سوئچ دونوں اطراف پر نصب کیا جا سکتا ہے |
| بڑھتے ہوئے اختیارات |
نیچے، طرف، سوراخ کے ذریعے، کثیر سمت عالمگیر تنصیب |
|
بور (ملی میٹر) |
مکمل ماڈل |
سنگل جبڑے کا سفر (ملی میٹر) |
زیادہ سے زیادہ کل کھلنا (ملی میٹر) |
کلیمپنگ فورس(N) |
جسمانی اونچائی (ملی میٹر) |
خالص وزن(g) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
اہم نوٹ: جبڑے کی توسیع کی لمبائی L بڑھنے پر کلیمپنگ فورس کم ہو جاتی ہے۔ انتخاب کے دوران قابل اجازت موڑنے کے لمحے کو چیک کرنا چاہیے، حفاظتی عنصر ≥1.5۔
- تنصیب کی جگہ سختی سے محدود اور اونچائی محدود: پتلی لکیری ماڈیولز، چھوٹے روبوٹ اینڈ انفیکٹر
-- ڈیمانڈ کم موڑنے والا لمحہ، مستحکم متوازی اعلی صحت سے متعلق: سیمی کنڈکٹر، 3C الیکٹرانکس، صحت سے متعلق ہارڈویئر اسمبلی
-- لچکدار اسٹروک میچنگ کی ضرورت: مختلف ورک پیس کی چوڑائی کو اپنانے کے لیے مختصر/درمیانے/لمبے اسٹروک کا انتخاب کریں
- کومپیکٹ انٹیگریٹڈ میکانزم کے لیے ملٹی اینگل ماؤنٹنگ اور ڈوئل سائیڈ پوزیشن کا پتہ لگانے کی ضرورت ہے۔
-- اونچائی کی رکاوٹ اور ورک پیس کی چوڑائی کے مطابق بور کا سائز اور اسٹروک منتخب کریں: ترجیحی ترتیب D(مختصر) → D1(میڈیم) → D2(لمبا)
-- لاحقہ شامل کریں -S مقناطیسی انگوٹی + M9B/M9N/M9P سوئچ اگر PLC کے ذریعہ جبڑے کی کھلی/بند پوزیشن کے تاثرات درکار ہوں
- بڑھتے ہوئے انتخاب: معیاری ٹیپ شدہ سوراخ (پہلے سے طے شدہ)؛ لاحقہ -2 سلم پلیٹ فارمز اور بریکٹ کے لیے موزوں تھرو ہول انسٹالیشن کے لیے
- لوڈ چیک: جبڑے کی توسیع کی لمبائی کو کنٹرول کریں؛ قابل اجازت موڑنے والے لمحے سے زیادہ آفسیٹ بوجھ سے بچیں۔
-- بڑا بور Φ25/32: گردش کرنے والی بال بیئرنگ گائیڈ کو اپنائیں، اعتدال سے بھاری ورک پیس کے لیے زیادہ سختی
SOLH MHF2 الٹرا پتلا ڈبل ایکٹنگ متوازی نیومیٹک گرپر میں الٹرا لو پروفائل ڈیزائن، اسٹروک آپشنز کے تین درجات، فور سائیڈ ماؤنٹنگ اور ±0.04~±0.05mm ہائی پریسجن، ہم آہنگ M9 سیریز کے مقناطیسی سوئچز سے لیس، مثالی کمپیوٹنگ کم ایکٹ روبوٹنگ، کم ایکٹ روبوٹ ای ٹی کے لیے بہترین حل ہے۔ سیمی کنڈکٹر اور 3C صحت سے متعلق اسمبلی آٹومیشن۔
