SOLH MHC2 سیریز کونیی پیوٹ نیومیٹک گریپر مکمل پروڈکٹ کا تعارف

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

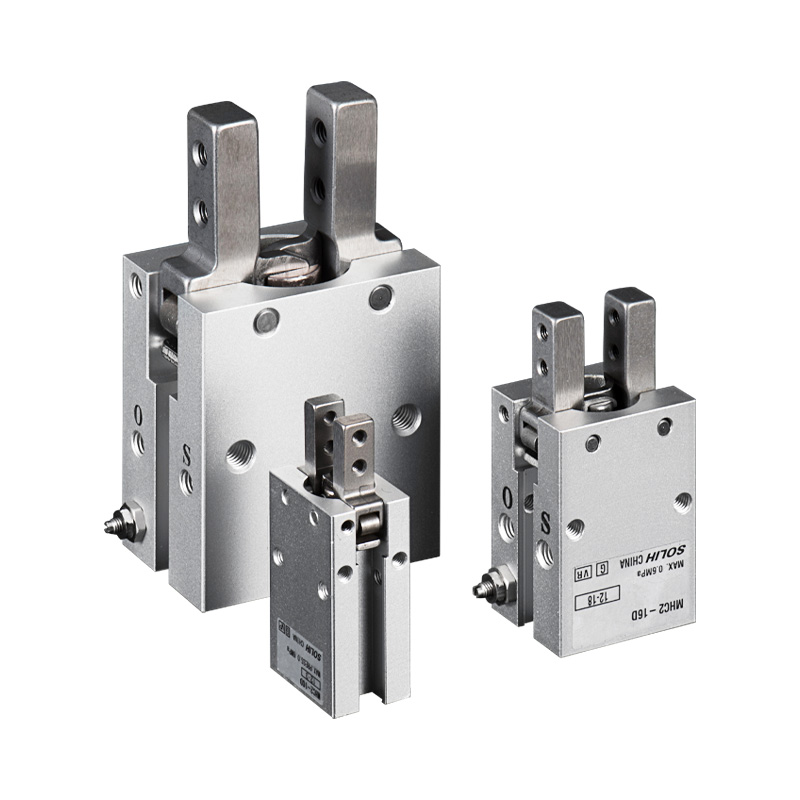

     SOLH MHC2 سیریز معیاری پیوٹ اینگولر 2-جاؤ نیومیٹک گرپر ہے۔ ڈوئل پسٹن پشنگ راکر میکانزم کے ذریعے کارفرما، جبڑے لکیری متوازی سفر کے بجائے نیچے کے محور کے گرد گھومتے ہیں۔ زیادہ سے زیادہ جبڑے جھولنے کا زاویہ: 30° دستیاب بور سائز: 6/10/16/20/25 ملی میٹر۔ آپریشن کے دو مختلف قسمیں: ڈبل ایکٹنگ (D) اور سنگل ایکٹنگ عام طور پر کھلی ہوئی (S)۔ رفتار ریگولیشن کے لئے بلٹ ان ایڈجسٹ تھروٹل والوز۔ کھلی/بند حالت کے تاثرات کے لیے M9BW سیریز کے مقناطیسی سوئچز کے ساتھ ہم آہنگ۔ درآمد شدہ MHC2 کے ساتھ براہ راست جہتی تبادلہ

     MHZ2 متوازی گرپر کے لیے تکمیلی: MHZ2 = جبڑے کا لکیری ترجمہ؛ MHC2 = روٹری سوئنگ جبڑے۔ تنگ گہرائی میں تنصیب کی جگہ اور بیرونی طرف والے ورک پیس کو پکڑنے والی ایپلی کیشنز کے لیے مثالی۔

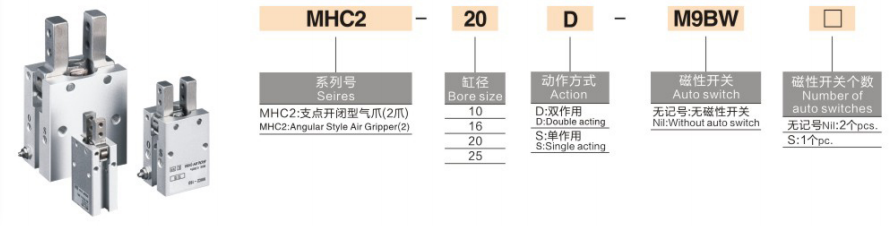

ماڈل کوڈنگ کا مکمل اصول

  1. فارمیٹ: MHC2 - 16 D - □ - M9BW - □

     --MHC2: سیریز کوڈ، معیاری محور کونیی گرپر

     --16: بور کا سائز: 6/10/16/20/25 ملی میٹر

     --آپریشن موڈ

       * D: ڈبل ایکٹنگ — ایئر سپلائی کلیمپ، ریورس ایئر ریلیز؛ ہائی کلیمپنگ ٹارک، مین اسٹریم یونیورسل قسم

       * S: سنگل ایکٹنگ NO عام طور پر کھلی نہیں - ایئر سپلائی کلیمپس؛ جب ہوا کاٹتا ہے تو موسم بہار خود بخود ورک پیس جاری کرتا ہے۔

         نوٹ: معیاری MHC2 عام طور پر بند (NC) کی واحد اداکاری فراہم نہیں کرتا ہے۔

     -- مڈل سیگمنٹ: باڈی آپشن (MHCA2 شارٹ باڈی / اینڈ پورٹ ویرینٹ؛ خالی = معیاری سائیڈ پورٹ بیس ماڈل)

     --M9BW: مقناطیسی سوئچ

        * خالی = کوئی سوئچ نہیں (مقناطیسی انگوٹھی پہلے سے نصب، صرف بڑھتے ہوئے سلاٹ محفوظ)

        * M9BW / M9BL = یونیورسل ٹھوس ریاست مقناطیسی سوئچ پوزیشن فیڈ بیک کے لیے

     -- لاحقہ: مقناطیسی سوئچ کی مقدار

        * خالی = 2 پی سیز معیاری (کلیمپ اور ریلیز پوزیشن دونوں کا پتہ لگائیں)

        * S = صرف 1 واحد مقناطیسی سوئچ

  2. معیاری آرڈر کی مثال

    MHC2-16D-M9BW:MHC2 معیاری اینگولر پیوٹ گرپر، بور 16، ڈبل ایکٹنگ، 2pcs M9BW مقناطیسی سوئچز، معیاری سائیڈ پورٹ باڈی۔

کام کرنے کا اصول اور بنیادی مسابقتی فوائد

  1. پیوٹ راکر سوئنگ میکانزم

     جبڑے نیچے کے محور کے گرد گھومتے ہیں۔ جبڑے کے اشارے کھلتے وقت باہر کی طرف پھیل جاتے ہیں۔ بیرونی طرف کی کلیمپنگ کے لیے بہترین جہاں متوازی گرپرز ناکافی گہرائی کی جگہ کی وجہ سے مکینیکل مداخلت کا خطرہ مول لیتے ہیں۔ سوئنگ کی حد: +30° ~ -10°۔

  2. ہم آہنگ دوہری پسٹن ڈرائیو

     بڑا کلیمپنگ ٹارک پیدا کرتا ہے۔ دونوں جبڑے متوازن بوجھ کے ساتھ ہم آہنگی سے جھومتے ہیں۔ بلٹ ان ون وے تھروٹل والوز، کھلنے/بند ہونے کی رفتار کو ایڈجسٹ کرنے کے لیے کوئی اضافی سپیڈ کنٹرول فٹنگ کی ضرورت نہیں ہے۔

  3. کم اونچائی کومپیکٹ باڈی

     پتلی خاکہ، چھوٹے روبوٹ اینڈ انفیکٹر اور تنگ کابینہ کی تنصیب کے لیے بہترین۔

  4. تیل سے پاک آپریشن

     طویل سروس چکنائی فیکٹری میں پہلے سے بھری ہوئی، مسلسل سائیکلنگ کے لیے خشک فلٹر شدہ کمپریسڈ ہوا کے ساتھ ہم آہنگ۔

  5. مقناطیسی پوزیشن کا پتہ لگانے کے لئے تیار

     بلٹ ان میگنیٹک رِنگ، ورک پیس کی موجودگی کے فیصلے کے لیے جبڑے کے اسٹیٹس سگنل کو PLC میں منتقل کرنے کے لیے M9BW سوئچز کے ساتھ تعاون کریں۔

  6. کثیر جہتی بڑھتے ہوئے بیس

     نیچے کی سطح پر پن کے سوراخوں اور ٹیپ کیے ہوئے بڑھتے ہوئے سوراخوں کا پتہ لگانا؛ افقی اور عمودی بڑھتے ہوئے کی حمایت کی. توسیعی کسٹم فکسچر کو جبڑوں پر لگایا جا سکتا ہے۔

متحد جنرل تکنیکی تفصیلات کی میز

کلیمپنگ ٹارک ٹیبل @0.5MPa (یونٹ: N·m)

انتخاب کا موازنہ: MHC2 انگولر گریپر VS MHZ2 متوازی گریپر

مرحلہ وار انتخاب گائیڈ

  1. آپریشن موڈ کا انتخاب

     -- 24 گھنٹے مسلسل ماس آٹومیشن، زیادہ سے زیادہ کلیمپنگ ٹارک کا مطالبہ → D ڈبل ایکٹنگ (ترجیحی مرکزی دھارے)

     -- ہاٹ پریسنگ/ سٹیمپنگ سٹیشنز، بجلی کی کمی کے بعد ورک پیس کو کچلنے سے بچنے کے لیے آٹو ریلیز → S سنگل ایکٹنگ نمبر

        NC پاور آف ہولڈ ٹائپ کے بغیر MHC2 معیاری سیریز۔ اگر پاور کٹ کے بعد مستقل کلیمپنگ کی ضرورت ہو، MHZ2-C سیریز منتخب کریں۔

  2. ورکنگ کنڈیشن ججمنٹ

  ✅ MHC2 کو ترجیح دیں اگر:

     -- محدود سامان کی گہرائی؛ متوازی لکیری گرپر سفر کے دوران فریم میں مداخلت کرتا ہے۔

     --سائیڈ فیڈنگ کا عمل، بیرونی فریم سے ورک پیس پکڑو

     - چھوٹے پلاسٹک ہاؤسنگز، بوتل کے ڈھکنوں، نلی نما حصوں کے لیے بیرونی کلیمپنگ

     - منی روبوٹ EOAT کو انتہائی پتلی کومپیکٹ گرپر آؤٹ لائن کی ضرورت ہے۔

  ❌ اس کے بجائے MHZ2 کا انتخاب کریں اگر:

     - ورک پیس کو روٹری ٹارک کے بغیر مرکز میں مستحکم کلیمپنگ کی ضرورت ہے۔

     -- طویل توسیع شدہ کسٹم فکسچر کی ضرورت ہے (شدید ٹارک کی کشندگی کا خطرہ)

     - الٹرا ہائی ریپیٹ پوزیشننگ ±0.01 ملی میٹر لازمی ہے۔

     -- پاور آف مستقل کلیمپنگ (NC عام طور پر بند) کی ضرورت ہے۔

  3. سگنل کا پتہ لگانے کا اختیار

     -- PLC ورک پیس کی شناخت کے ساتھ مکمل طور پر خودکار پروڈکشن لائن → M9BW مقناطیسی سوئچز سے لیس

     -- خودکار منطق کے بغیر سادہ دستی فکسچر → بغیر سوئچ کے بنیادی ماڈل

عام صنعتی درخواست کے منظرنامے۔

     -- 3C آٹومیشن: پلاسٹک ہاؤسنگ اور کنیکٹرز کی بیرونی کلیمپنگ، چھوٹے اجزاء کی اسمبلی

     - پیکجنگ مشینری: بوتل کی ٹوپی چننا، چھوٹے مواد کے ڈبوں کی پس منظر کی منتقلی۔

     -- معائنہ ٹولنگ: نلی نما اور بیلناکار ورک پیس کے لیے بیرونی پوزیشننگ

     - محدود جگہ میں سائیڈ پک اینڈ پلیس کے لیے منی روبوٹ اینڈ انفیکٹر

     انجکشن مولڈنگ سے متعلق معاون سامان: پلاسٹک کے مائیکرو پرزوں کو ڈیمولڈنگ اور چننا

معیاری ملاپ والے نیومیٹک سرکٹس

  1. سرکٹ 1: جنرل ڈبل ایکٹنگ گریپر سرکٹ

     AFC ایئر سروس یونٹ → 4V210 5/2 solenoid والو → PU6 نلیاں → MHC2 اینگولر گرپر (M9BW سوئچز PLC ان پٹ پر وائرڈ ہیں)

  2. سرکٹ 2: سنگل ایکٹنگ عام طور پر اوپن سیفٹی سرکٹ (بجلی کے نقصان کے بعد آٹو ریلیز)

     -- AR پریشر ریگولیٹر → 3V 3/2 solenoid والو → MHC2-XXS سنگل ایکٹنگ NO گرپر

آپریشن اور دیکھ بھال کی احتیاطی تدابیر

     -- AF سیریز 5μm پریسجن ایئر فلٹر اپ اسٹریم انسٹال کریں۔ پیوٹ جوائنٹ میں داخل ہونے والی دھول جامنگ کا سبب بنے گی۔

     -- فکسچر کی توسیع کی لمبائی کو کم سے کم کریں۔ طویل فکسچر شدید مؤثر قوت میں کمی اور ورک پیس کے پھسلنے کے خطرے کا باعث بنتے ہیں۔

     - سنکی بھاری بوجھ سے بچیں؛ یکطرفہ قوت پیوٹ پنوں کے پہننے کو تیز کرتی ہے۔

     -- بلٹ ان تھروٹل کے ذریعے جبڑے کی رفتار کو بتدریج ایڈجسٹ کریں۔ تیزی سے تیز رفتار اثر workpieces کو نقصان پہنچے گا.

     - معیاری مہریں مضبوط تیزاب، الکلی اور نامیاتی سالوینٹس کے خلاف مزاحم نہیں ہیں۔ corrosive ماحول کے لئے فلورین ربڑ مہر اپنی مرضی کے مطابق ورژن.

ایک جملے کا خلاصہ

     SOLH MHC2 پیوٹ اینگولر سوئنگ نیومیٹک گرپر راکر روٹری جبڑے کے طریقہ کار کو D/S آپریشن موڈز اور بلٹ ان اسپیڈ تھروٹل کے ساتھ اپناتا ہے، تنگ گہرائی والے اسٹیشنوں میں بیرونی سائیڈ ریپنگ کلیمپنگ کے لیے کومپیکٹ لو پروفائل، M9BW مقناطیسی طور پر استعمال ہونے والے پلاسٹک کے سوئچز اور چوڑے کیپسنگ کے لیے کمپیکٹ بوٹل کے ساتھ مطابقت رکھتا ہے۔ 3C، پیکیجنگ اور چھوٹے روبوٹ آٹومیشن آلات پر قبضہ کرنا۔
