ایم جی کیو سیریز کومپیکٹ گائیڈ راڈ سلنڈر

ایم جی کیو سیریز پتلی کومپیکٹ گائیڈ راڈ سلنڈر | ہائی رگڈیٹی اینٹی روٹیشن نیومیٹک سلنڈر

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ اور بنیادی ساختی خصوصیات

     SOLH MGQ سیریز ایک پتلا انٹیگریٹڈ گائیڈ راڈ سلنڈر ہے جسے خلائی محدود آٹومیشن اسٹیشنوں کے لیے ڈیزائن کیا گیا ہے۔ انتہائی پتلی انٹیگریٹڈ گائیڈ راڈ ڈھانچہ کو اپناتے ہوئے، یہ شاندار لیٹرل لوڈ مزاحمت اور اعلیٰ درستگی مخالف گردش کارکردگی فراہم کرتا ہے۔ φ12mm سے φ100mm تک پوری بور رینج کا احاطہ کرتے ہوئے، سیریز دو بنیادی بیئرنگ کنفیگریشن فراہم کرتی ہے: MGQM سلائیڈ بیئرنگ اور MGQL بال بیرنگ۔ یہ بڑے پیمانے پر درست دھکیلنے، اٹھانے، ورک پیس کو روکنے اور پوزیشننگ کے منظرناموں کے لیے استعمال کیا جاتا ہے جن کے لیے کمپیکٹ انسٹالیشن، سخت گائیڈنگ اور زیرو ڈیفلیکشن آپریشن کی ضرورت ہوتی ہے۔

کلیدی ساختی فوائد

• الٹرا پتلا انٹیگریٹڈ باڈی: گائیڈ راڈز اور سلنڈر باڈی کو مکمل طور پر ڈھالا جاتا ہے، جس سے روایتی گائیڈ راڈ سلنڈروں کے مقابلے میں مجموعی موٹائی میں 50 فیصد کمی ہوتی ہے۔ یہ انتہائی کمپیکٹ آلات کے ڈیزائن اور اسپیس لمیٹڈ انسٹالیشن لے آؤٹ کے لیے بہترین انتخاب ہے۔

• دوہری گائیڈ ہائی سختی کا ڈھانچہ: سڈول ڈوئل گائیڈ راڈ سپورٹ لیٹرل لوڈ ریزسٹنس کو بہت زیادہ بڑھاتا ہے، جس میں سائیڈ لوڈ کی گنجائش عام سٹاپر سلنڈروں سے دو گنا زیادہ ہے۔ یہ مؤثر طریقے سے موڑنے اور ٹارشن کے خلاف مزاحمت کرتا ہے، سنکی بوجھ کے مطابق ڈھالتا ہے اور کام کے حالات کو متاثر کرتا ہے۔

• کلاس لیڈنگ مخالف گردش درستگی: MGQL بال بیئرنگ کی قسم ±0.04°~±0.08° (بڑے بور کے ساتھ زیادہ درستگی) کی انتہائی اعلی غیر گردشی درستگی حاصل کرتی ہے۔ MGQM سلائیڈ بیئرنگ کی قسم ±0.05°~±0.10° کی مستحکم پوزیشننگ کی درستگی پیش کرتی ہے، متنوع درست پوزیشننگ کے تقاضوں کو پورا کرتی ہے۔

• مکمل منظرناموں کے لیے دوہری بیئرنگ کنفیگریشن: سلائیڈ بیئرنگ (MGQM) کم قیمت کے ساتھ بھاری بھرکم، گرد آلود اور سخت ماحول کے لیے؛ بال بیئرنگ (MGQL) انتہائی ہموار کم رگڑ تحریک اور اعلی تعدد عین مطابق سائیکلنگ کے لیے۔

• معیاری پریمیم کنفیگریشن: مقناطیسی سوئچ کی مطابقت کے لیے بلٹ ان میگنیٹک رِنگ، مستحکم آپریشن کے لیے ڈوئل اینڈ ربڑ بفرز، اور آئل فری مینٹیننس فری ڈیزائن، صاف صنعتی ماحول کے لیے موزوں ہے۔

• مکمل معیاری وضاحتیں: مکمل بور سائز φ12mm سے φ100mm، معیاری اسٹروک کے ساتھ 25mm سے 250mm تک، زیادہ تر درمیانے اور بڑے لوڈ آٹومیشن ڈرائیونگ منظرناموں کا احاطہ کرتا ہے۔

ماڈل نام کے مکمل اصول

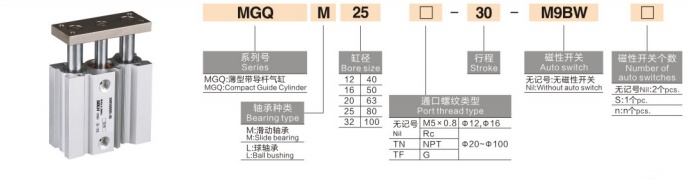

ماڈل کی مثال: MGQM32-50-M9BW-XB6

معیاری آرڈر ریفرنس کی مثالیں۔

• ایم جی کیوM25-30: 25mm بور، 30mm سٹروک، سلائیڈ بیئرنگ معیاری قسم

• ایم جی کیوL40-75-2M9B: 40mm بور، 75mm سٹروک، بال بیئرنگ کی قسم دوہری مقناطیسی سوئچ کے ساتھ

• ایم جی کیوM50-100-XB6: 50mm بور، 100mm سٹروک، اعلی درجہ حرارت مزاحم سلائیڈ بیئرنگ ماڈل

معیاری بنیادی تکنیکی پیرامیٹرز

(معیاری ٹیسٹ کے حالات: 20℃ نارمل درجہ حرارت، 0.5MPa ریٹیڈ پریشر)

1. عمومی کارکردگی کے پیرامیٹرز

• ورکنگ پریشر کی حد: 0.12~1.0MPa (φ12/16)؛ 0.1~1.0MPa (φ20~100)

• محیطی درجہ حرارت: -10℃~60℃ (برف سے پاک روایتی ماحول)؛ -10℃~150℃ (XB6 اعلی درجہ حرارت ورژن)

• پسٹن آپریٹنگ سپیڈ: 50~500mm/s (φ12~63); 50~400mm/s (φ80/100 بڑا بور)

• بفر موڈ: معیاری ڈبل اینڈ ربڑ بفر؛ اعلی اثر والے کام کرنے والے حالات کے لیے اختیاری ایئر کشن بفر

• چکنا موڈ: آئل فری مینٹیننس فری آپریشن، صاف ورکشاپس کے لیے موزوں ہے۔

2. تھیوریٹیکل تھرسٹ ڈیٹا (@0.5MPa، یونٹ: N)

3. پروڈکٹ وزن کا ڈیٹا (50 ملی میٹر اسٹروک، یونٹ: کلوگرام)

ایم جی کیوM بمقابلہ MGQL کور انتخاب کا موازنہ

بڑھتے ہوئے طریقے اور عام درخواست کے منظرنامے۔

1. لچکدار ملٹی ماؤنٹ ڈیزائن

• براہ راست باڈی ماؤنٹنگ: براہ راست فکسنگ کے لیے اوپر، نیچے اور سائیڈ کی سطحوں پر محفوظ سکرو سوراخ؛ φ32mm سے اوپر والے ماڈلز میں ہمہ جہتی مقناطیسی سوئچ کی تنصیب کے لیے 4 طرفہ سوئچ گرووز موجود ہیں، جو تیزی سے اسمبلی اور دیکھ بھال کو فعال کرتے ہیں۔

• اختیاری معاون بڑھتے ہوئے: Flange (F) اور فٹ بریکٹ (L) لوازمات دستیاب ہیں، جو کہ متنوع سازوسامان کے ساختی ڈیزائنوں کو اپنانے کے لیے افقی اور عمودی ملٹی اینگل لے آؤٹ کو سپورٹ کرتے ہیں۔

2. بنیادی صنعتی ایپلی کیشنز

• کنویئر لائن آٹومیشن: ورک پیس کو روکنا، پیلیٹ کی پوزیشننگ اور میٹریل اٹھانا۔ مضبوط اثر مزاحمت تیز رفتار پہنچانے اور محدود کرنے کے دوران ورک پیس کو آفسیٹ سے روکتی ہے۔

• 3C الیکٹرانک پریسجن پروسیسنگ: پی سی بی پن انجیکشن، ٹرمینل کرمپنگ پوزیشننگ اور لائٹ ورک پیس کا ترجمہ؛ اعلی مخالف گردش کی درستگی صفر انحراف صحت سے متعلق اسمبلی کو یقینی بناتی ہے۔

• پیکیجنگ مشینری: میٹریل بفل ڈرائیونگ، سائلو گیٹ سوئچنگ اور کم فاصلے کے میٹریل کو آگے بڑھانا؛ انتہائی پتلا جسم کومپیکٹ پیکیجنگ کے سامان کی ترتیب کے مطابق مکمل طور پر ڈھال لیتا ہے۔

• جنرل انڈسٹریل آٹومیشن: جگ لفٹنگ، پارٹ ایجیکشن اور سنکی لوڈ ڈرائیونگ؛ آلات کی ساخت کو آسان بنانے اور لاگت کو کم کرنے کے لیے روایتی علیحدہ سلنڈر + گائیڈ راڈ کے امتزاج کی جگہ لے لیتا ہے۔

ایم جی کیو بمقابلہ ایم جی پی بمقابلہ ایم جی جی سیریز کا جامع موازنہ

تین قدمی فوری انتخاب گائیڈ

1۔ بور سائز کا انتخاب: اصل بوجھ کی بنیاد پر مطلوبہ زور کا حساب لگائیں۔ تھیوریٹیکل تھرسٹ ≥ اصل بوجھ × 1.5 کے ساتھ بور کا سائز منتخب کریں، اوورلوڈ سے بچنے کے لیے 50% حفاظتی مارجن محفوظ کریں۔

2. بیئرنگ کی قسم کا انتخاب: بھاری بھرکم، گرد آلود اور سنکی کام کے حالات کے لیے MGQM سلائیڈ بیئرنگ کا انتخاب کریں۔ اعلی درستگی پوزیشننگ اور ہائی فریکوئنسی سائیکلک موشن کے لیے MGQL بال بیئرنگ کا انتخاب کریں۔

3۔ فنکشنل کنفیگریشن سلیکشن

￮ پوزیشن کا پتہ لگانے کی ڈیمانڈ: M9B/M9BW مقناطیسی سوئچز سے لیس کریں (بور ≥32mm کے لیے 4 طرفہ تنصیب دستیاب ہے)

￮ اعلی درجہ حرارت کا ماحول: منتخب کریں -XB6 اعلی درجہ حرارت مزاحم اختیار (زیادہ سے زیادہ 150℃)

￮ اعلی اثر والے آپریشن: اختیاری ایئر کشن بفر میں اپ گریڈ کریں (ربڑ بفر کے ساتھ معیاری)

ایک جملے کا خلاصہ

     SOLH MGQ سیریز کا انتہائی پتلا ہائی رگڈیٹی گائیڈ راڈ سلنڈر جگہ کی بچت کے ڈیزائن، مضبوط اینٹی لیٹرل لوڈ کی گنجائش اور انتہائی ہائی اینٹی روٹیشن ایکوریسی کو مربوط کرتا ہے، کمپیکٹ، عین مطابق اور ہیوی ڈیوٹی آٹومیشن اور پش لفٹنگ سٹیشن کو روکنے کے لیے لاگت سے موثر اور اعلی استحکام والے لکیری ڈرائیونگ سلوشن فراہم کرتا ہے۔
