ایم جی جے سیریز الٹرا کومپیکٹ منی گائیڈ راڈ سلنڈر | اعلی صحت سے متعلق مخالف گردش کی قسم

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

     SOLH MGJ سیریز ایک انتہائی چھوٹا، اعلیٰ درستگی اور ہلکا پھلکا گائیڈ راڈ سلنڈر ہے جو خاص طور پر مائیکرو آٹومیشن منظرناموں کے لیے ڈیزائن کیا گیا ہے۔ الٹرا کمپیکٹ چھوٹے ڈھانچے، ±0.1° عین مخالف روٹیشن کارکردگی، دوہری سمت بڑھتے ہوئے اور سنگل سائیڈ سنٹرلائزڈ پائپنگ اور وائرنگ ڈیزائن کے ساتھ، یہ سلسلہ 5mm سے 20mm تک کے الٹرا شارٹ اسٹروک کے ساتھ صرف φ6 اور φ10 بور سائز کا احاطہ کرتا ہے۔ یہ الیکٹرانک آلات، طبی آلات اور درستگی کی مشینری میں مائیکرو لوڈ، اسپیس لمیٹڈ اور ہائی پریسجن پوزیشننگ ایپلی کیشنز کے لیے بالکل موزوں ہے، جو چھوٹے خودکار نظاموں کے لیے بنیادی ایگزیکٹو جزو کے طور پر کام کرتا ہے۔

بنیادی پوزیشننگ اور ساختی خصوصیات

1.ایکسٹریم مینیٹورائزیشن اور الٹرا کومپیکٹ سائز

• انتہائی چھوٹی تفصیلات کی کوریج: 5/10/15mm (φ6) اور 5/10/15/20mm (φ10) کے مماثل شارٹ اسٹروک کے ساتھ φ6mm اور φ10mm انتہائی چھوٹے بور سائز میں دستیاب ہے، خصوصی طور پر مائیکرو اسٹروک ڈرائیونگ کے مطالبات کے لیے ڈیزائن کیا گیا ہے۔

• پتلا اور پتلا جسمانی طول و عرض: MGJ6 الٹرا کمپیکٹ ماڈل 23+ سٹروک (لمبائی) × 29mm (چوڑائی) × 14.5mm (اونچائی) کا انتہائی پتلا اور تنگ باڈی سائز رکھتا ہے، کم سے کم تنصیب کی جگہ پر قبضہ کرتا ہے اور انتہائی مربوط کمپیکٹ آلات کے لے آؤٹ کے مطابق ہوتا ہے۔

2.اعلی صحت سے متعلق مخالف گردش کارکردگی

• بلٹ ان ڈوئل گائیڈ راڈز اور انٹیگریٹڈ گائیڈ فریم سٹرکچر سے لیس، ایم جی جے سیریز بہترین اینٹی ڈیفلیکشن صلاحیت حاصل کرتی ہے۔ انتہائی کم گردش رواداری تک پہنچ جاتا ہے±0.1°، مائیکرو پارٹ کلیمپنگ، اسمبلی اور ٹھیک ایڈجسٹمنٹ کے دوران پوزیشن کے انحراف سے مؤثر طریقے سے گریز کرنا، اور مسلسل اعلی درستگی پوزیشننگ کی درستگی کو یقینی بنانا۔

3.لچکدار بڑھتے ہوئے اور مرکزیپائپنگ ڈیزائن

• دوہری سمت بڑھتے ہوئے سپورٹ: نیچے اور پچھلی دونوں سطحیں فکسڈ انسٹالیشن کے لیے مخصوص ہیں، جو کہ مضبوط منظر کی موافقت کے ساتھ تنگ اور محدود جگہوں پر ملٹی اینگل لے آؤٹ کو سپورٹ کرتی ہیں۔

• سنگل سائیڈ سنٹرلائزڈ پائپنگ اور وائرنگ: ایئر پائپ اور مقناطیسی سوئچ لائنوں کو ایک ہی طرف یکساں طور پر ترتیب دیا جاتا ہے، گھنے ملٹی سلنڈر انتظامات کے دوران صاف اور معیاری وائرنگ کا احساس کرتے ہوئے، سائٹ پر تنصیب اور بعد میں دیکھ بھال کو آسان بناتے ہیں۔

• الٹرا شارٹ اسٹروک کے لیے ڈبل سوئچ انسٹالیشن: یہاں تک کہ 5 ملی میٹر کے کم از کم اسٹروک کو بھی دو مقناطیسی سوئچز سے لیس کیا جا سکتا ہے، جس سے دونوں فالج کے سروں کی جامع پوزیشن کا پتہ چل جائے بغیر ڈیڈ اینگل کے۔

4.ہلکا پھلکا اور پائیدار سائیکلک آپریشن

• انتہائی ہلکا جسمانی وزن: انتہائی کم مجموعی وزن — MGJ6-5 صرف 27.3g ہے، اور زیادہ سے زیادہ مخصوص MGJ10-20 محض 63.2g ہے، جو آلات کے بوجھ کو بہت حد تک کم کرتا ہے اور ہلکے وزن کے مائیکرو آٹومیٹڈ میکانزم کے لیے موزوں ہے۔

• بحالی سے پاک اور مستحکم آپریشن: ڈوئل اینڈ ربڑ بفرز کے ساتھ تیل سے پاک چکنا کرنے والے ڈیزائن کو اپناتے ہوئے، یہ طویل مدتی ہائی فریکوئنسی لائٹ لوڈ سائکلک حرکت کو سپورٹ کرتا ہے، جس میں کم شور، مستحکم آپریشن اور طویل سروس لائف شامل ہے۔

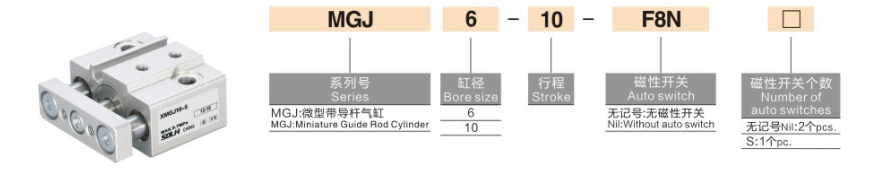

ماڈل کوڈنگ کا مکمل اصول

ماڈل کی مثالیں: MGJ6-10-F8N | MGJ10-15S

معیاری آرڈر ریفرنس کی مثالیں۔

• ایم جی جے 6-5: φ6 بور، 5mm سٹروک، معیاری قسم بغیر مقناطیسی سوئچ کے

• ایم جی جے 10-15-2S: φ10 بور، 15 ملی میٹر کا سٹروک، 2 مقناطیسی سوئچز سے لیس ڈوئل اینڈ پوزیشن کا پتہ لگانے کے لیے

• ایم جی جے 6-10-F8N: φ6 بور، 10mm سٹروک، D-F8N مقناطیسی سوئچ کے ساتھ مماثل

بنیادی تکنیکی تفصیلات (20℃، 0.5MPa معیاری حالت)

1. بنیادی عمومی وضاحتیں

• آپریشن موڈ: دوہری اداکاری والی باہمی حرکت

• ورکنگ پریشر کی حد: 0.15~0.7MPa؛ پروف پریشر: 1.05MPa

• محیطی درجہ حرارت: -10℃~60℃ (برف سے پاک کام کرنے کا ماحول)

• پسٹن آپریٹنگ سپیڈ: 50~500mm/s

• بفر موڈ: مستحکم اثر جذب کے لیے دوہری آخر ربڑ بفر

• چکنا موڈ: تیل سے پاک دیکھ بھال سے پاک آپریشن

2.نظریاتی آؤٹ پٹ تھرسٹ (@0.5MPa)

3.مصنوعات کے وزن کی تفصیلات (g)

عام صنعتی درخواست کے منظرنامے۔

• الیکٹرانک پریسجن کا سامان: موبائل فون اور کیمرے کے اجزاء کی مائیکرو کلیمپنگ، چھوٹے پی سی بی بورڈ پشنگ، ٹرمینل کرمپنگ پوزیشننگ اور مائیکرو ماڈیول پریسجن اسمبلی۔

• طبی آلات: چھوٹے والو سوئچنگ، نمونے لینے والی سوئی اٹھانا اور کم کرنا، اور کم سے کم حملہ آور طبی آلات کی درست ڈرائیونگ، میڈیکل گریڈ کے صاف اور مستحکم آپریشن کی ضروریات کو پورا کرنا۔

• صحت سے متعلق مشینری اور آپٹکس: مائیکرو پارٹس اسمبلی پوزیشننگ، آپٹیکل لینس فائن ایڈجسٹمنٹ، ڈیٹیکشن پروب مائیکرو ڈسپلیسمنٹ کیلیبریشن اور ہائی پریسجن مائیکرو ایڈجسٹمنٹ میکانزم۔

• سیمی کنڈکٹر انڈسٹری: چھوٹے ویفرز کا مائیکرو ٹرانسلیشن، چھوٹے جیگ لفٹنگ اور پوزیشننگ، اور ڈسٹ فری کلین سیمی کنڈکٹر ورکشاپس میں لائٹ-لوڈ ایگزیکٹو ایکشن۔

ایم جی جے سیریز بمقابلہ ایم جی پی سیریز کور موازنہ (منی بمقابلہ معیاری)

فوری انتخاب گائیڈ

1۔ بور سائز کا انتخاب: ورکنگ بوجھ کے لیے φ6mm کا انتخاب کریں ≤10N؛ ورکنگ بوجھ ≤30N کے لیے φ10mm کا انتخاب کریں، مستحکم آپریشن کے لیے حفاظتی عنصر ≥2 کے ساتھ میچ کریں۔

2. اسٹروک کی تفصیلات کا انتخاب: 5/10/15/20 ملی میٹر الٹرا شارٹ اسٹروک حقیقی مائیکرو ڈسپلیسمنٹ ڈرائیونگ کی ضروریات کے مطابق منتخب کریں۔

3۔ مقناطیسی سوئچ کی ترتیب: ڈوئل اینڈ پوزیشن کا پتہ لگانے کے لیے 2S منتخب کریں۔ سنگل اینڈ سگنل فیڈ بیک کے لیے سنگل S منتخب کریں۔ سوئچ فری بنیادی ماڈل کے لیے کوئی نشان نہیں ہے۔

ایک جملے کا خلاصہ

     SOLH MGJ سیریز کے الٹرا کمپیکٹ منی گائیڈ راڈ سلنڈر میں مائیکرو سائز، ±0.1° ہائی اینٹی روٹیشن ایکوریسی، ہلکا پھلکا آئل فری آپریشن اور لچکدار ماونٹنگ کی خصوصیات ہیں، یہ جگہ محدود چھوٹے آٹومیشن، میڈیکل اور الیکٹرانک آلات کے لیے بہترین ہائی پریسجن مائیکرو نیومیٹک ایکچیویٹر ہے۔
