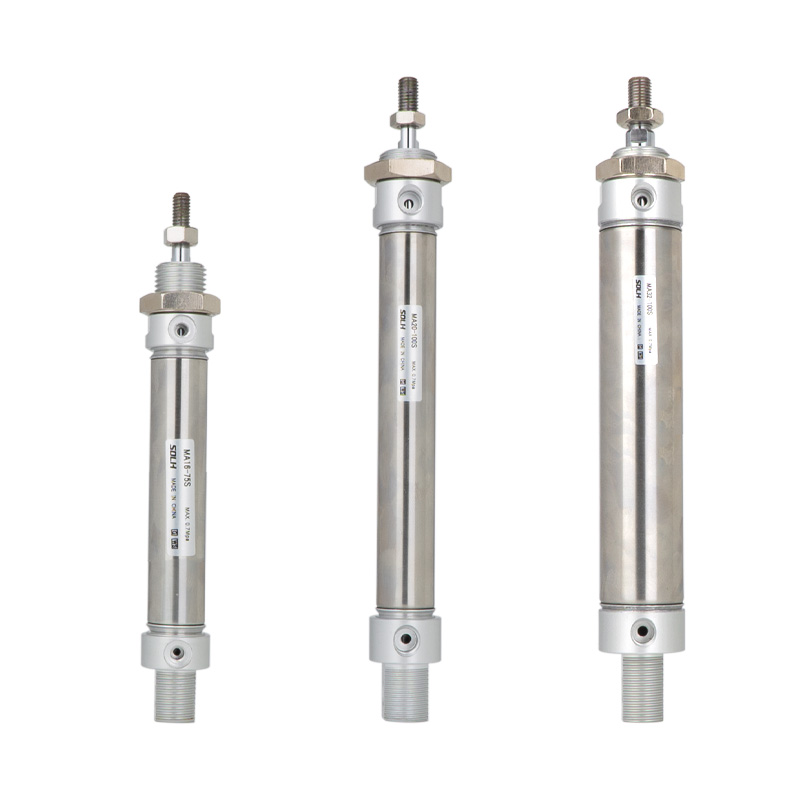

ایم اے سیریز سٹینلیس سٹیل منی سلنڈر (اقتصادی عمومی قسم)

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

     SOLH MA سیریز اقتصادی سٹینلیس سٹیل منی سلنڈر، بور کا سائز φ16/20/25/32/40/50/63mm۔ SMC CM2/CM3 سیریز کے ساتھ قابل تبادلہ۔ اعلی قیمت کی کارکردگی، پختہ ساخت، عالمگیر بڑھتے ہوئے طول و عرض اور سنکنرن مزاحمت۔ ہلکی صنعت، الیکٹرانکس، پیکیجنگ، خوراک اور ہلکے اور درمیانے بوجھ، بجٹ کے لیے حساس، صاف یا مرطوب کام کے حالات کے لیے چھوٹے آٹومیشن آلات میں وسیع پیمانے پر لاگو ہوتا ہے۔

بنیادی ڈھانچہ اور ڈیزائن کی خصوصیات

   1. معیاری: انٹرپرائز کا اندرونی معیار، SMC CM2/CM3 کے ساتھ انتہائی قابل تبادلہ۔

   2. مواد: 304 سٹینلیس سٹیل بیرل اور پسٹن راڈ، ایلومینیم الائے اینڈ کیپس، مرطوب، کمزور تیزاب، کمزور الکلی اور صاف ماحول کے لیے مورچا پروف۔

   3. ساخت: رول کرمپڈ اینڈ ٹوپی اور بیرل کنکشن، مستحکم ڈھانچہ اور مسابقتی لاگت، آسان دیکھ بھال کے لیے سیدھی بیلناکار شکل۔

   4. آپریشن متغیرات

     -- ایم اے ڈبل ایکٹنگ: دونوں سروں پر ہوا کی فراہمی، سب سے عام معیاری ماڈل

     -- MSA سنگل ایکٹنگ اسپرنگ ایکسٹینڈ: ایئر کٹ جانے پر خود بخود بڑھائیں۔

     --MTA سنگل ایکٹنگ اسپرنگ ریٹرن: ہوا بند ہونے پر خود بخود پیچھے ہٹنا

     -- MAD ڈبل راڈ: راڈ دونوں طرف بڑھا ہوا، ہم وقت ساز حرکت، دوگنا موثر اسٹروک

     -- MAJ ایڈجسٹ اسٹروک: درست پوزیشننگ کے لیے باریک اسٹروک ایڈجسٹمنٹ کے ساتھ ڈبل ایکٹنگ

   5. کشن: معیاری ربڑ اینٹی تصادم پیڈ؛ تیز رفتار حرکت کے تحت اثر اور شور کو کم کرنے کے لیے میک اختیاری ایڈجسٹ ایبل ایئر کشن۔

   6. سگ ماہی: تیل ذخیرہ کرنے کی نالی، کم سٹارٹ اپ پریشر، آئل فری آپریشن، سروس لائف ≥5 ملین سائیکل کے ساتھ خصوصی دو طرفہ مہر۔

   7. پوزیشن کا پتہ لگانا: تمام ماڈلز بلٹ ان میگنیٹک رِنگ ( لاحقہ S)، جو AirTAC CS1-G یا SMC M9B میگنیٹک سوئچز کے ساتھ مطابقت رکھتے ہیں پسٹن پوزیشن فیڈ بیک کے لیے۔

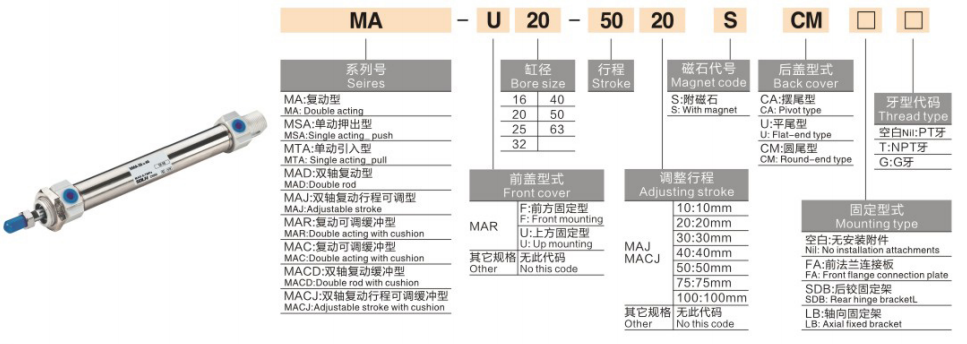

ماڈل کوڈنگ کا مکمل اصول

   1. ماڈل کی مثال: MA25-100S-CM-FA

معیاری آرڈر ریفرنس کی مثالیں۔

     --MA32-75S-CM：Bore32، سٹروک 75، ڈبل ایکٹنگ، بیلناکار دم، بلٹ ان مقناطیس

     --MTA20-50S-U：Bore20، سٹروک 50، سنگل ایکٹنگ اسپرنگ ریٹرن، فلیٹ ٹیل

     --MAJ40-100S-CA：Bore40، سٹروک 100، ایڈجسٹ اسٹروک، کلیوس ٹیل

یونیورسل تکنیکی وضاحتیں

تھیوریٹیکل تھرسٹ اینڈ پل فورس @0.5MPa (سنگل راڈ، یونٹ: این)

   1. ڈبل ایکٹنگ ایم اے

   2. سنگل ایکٹنگ MTA (بہار کی واپسی @0.5MPa)

بڑھتے ہوئے فارم اور مشتق ماڈل

   1. پیچھے کی دم اور بڑھتے ہوئے اختیارات

     --CM بیلناکار دم: معیاری سیدھے بڑھتے ہوئے (سب سے زیادہ مقبول)

     -- CA Clevis ٹیل: جھولے کے طریقہ کار کے لیے پیچھے کا حصہ

     -- یو فلیٹ ٹیل: محدود محوری جگہ کے لیے ہوائی جہاز کی تنصیب

     --FA/FB فلانج: فرنٹ/رئیر فلینج پلیٹ فکسنگ

     --LB فٹ ماؤنٹ: سائیڈ محوری بریکٹ کی تنصیب

     -- SDB ڈبل کلیوس: سوئنگ موشن کے لیے ہنگڈ کنکشن

   2. اہم مشتق ورژن

     -- MA: بلٹ میں مقناطیس کے ساتھ معیاری ڈبل ایکٹنگ

     -- MSA/MTA: سنگل ایکٹنگ اسپرنگ ایکسٹینشن/اسپرنگ ریٹرن

     -- MAD: ڈبل راڈ ڈبل ایکٹنگ

     -- MAJ: ایڈجسٹ اسٹروک ڈبل ایکٹنگ

     -- MAC: ایڈجسٹ ایئر کشن کے ساتھ ڈبل ایکٹنگ

3-اسٹیپ فاسٹ سلیکشن گائیڈ

   1. بور کا انتخاب: مطلوبہ زور اور افقی بوجھ کا حساب لگائیں، ریزرو ≥50% حفاظتی مارجن؛ ہلکے اور درمیانے بوجھ اور لاگت کے لحاظ سے حساس پروجیکٹس کے لیے ترجیحی طور پر MA کا انتخاب کریں۔

   2. اسٹروک کی تصدیق: اضافی 10~20mm سفری مارجن شامل کریں۔ زیادہ سے زیادہ اسٹروک: ڈبل ایکٹنگ ≤500mm، سنگل ایکٹنگ ≤100mm۔

   3. کنفیگریشن ملاپ

     -- آپریشن: ڈبل ایکٹنگ → MA؛ واحد اداکاری کے موسم بہار کی واپسی → MTA؛ عین مطابق اسٹروک ٹیوننگ → MAJ

     --کشن: رفتار سے چلتے وقت MAC ایڈجسٹ ایبل ایئر کشن کا انتخاب کریں＞500mm/s

     -- پوزیشن فیڈ بیک: بلٹ ان مقناطیس سے لیس تمام ماڈلز، CS1-G/M9B مقناطیسی سوئچز سے ملتے ہیں

ایک جملے کا خلاصہ

     SOLH MA کفایت شعاری سٹینلیس سٹیل منی سلنڈر SMC CM2/CM3 سیریز کے ساتھ قابل تبادلہ ہے، وافر اقسام اور ایک سے زیادہ بڑھتے ہوئے انتخاب فراہم کرتا ہے، ہلکے اور درمیانے بوجھ کے آٹومیشن، پیکیجنگ، فوڈ اور الیکٹرانک پروڈکشن لائنوں کے لیے لاگت سے موثر لکیری ایکچیویٹر۔
