برانڈ: SOLH از رچج ٹیکنالوجی

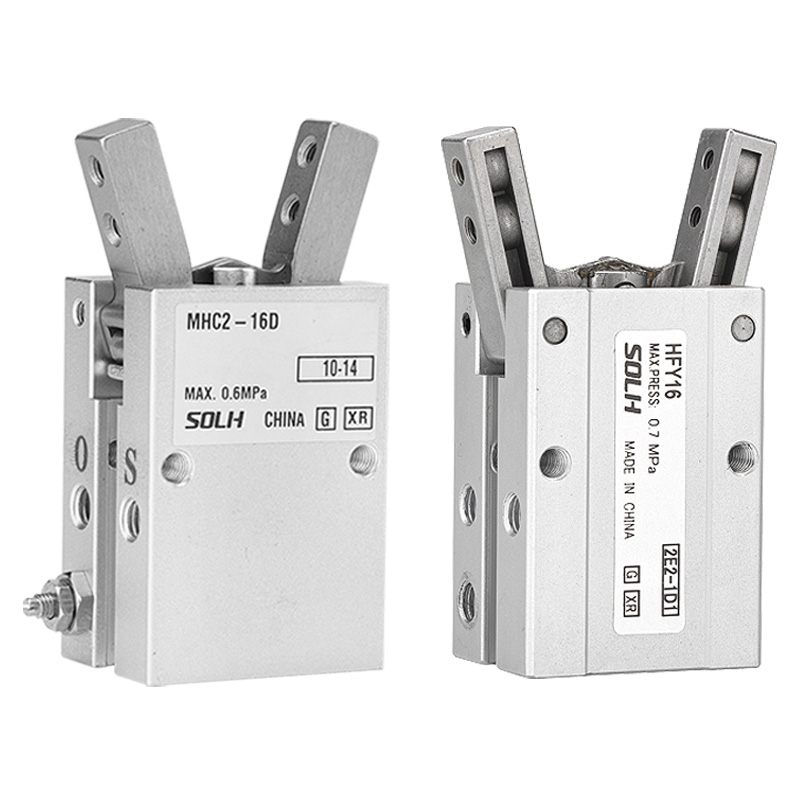

SOLH HFY سیریز کمپیکٹ Y کے سائز کا سوئنگ گریپر ہے جو سنگل پسٹن اور پیوٹ لیور میکانزم سے چلتی ہے، جو SMC MHC2 کا براہ راست متبادل ہے۔ بنیادی خصوصیات: مضبوط کلیمپنگ فورس کے لیے لیور ٹارک ایمپلیفیکیشن، بڑے سوئنگ اوپننگ اینگل، سخت تنصیب کی جگہ کے لیے پتلا جسم۔ گول، مڑے ہوئے اور بے قاعدہ چھوٹے اجزاء کے لیے مثالی، بڑے پیمانے پر الیکٹرانکس، ہارڈ ویئر، پلاسٹک کے حصے اور لائٹ ڈیوٹی اسمبلی اسٹیشنوں میں استعمال ہوتے ہیں۔
1. ٹرانسمیشن: سنگل پسٹن پیوٹ لیور اسمبلی کو دھکیلتا ہے تاکہ لکیری حرکت کو Y-ٹائپ سوئنگ موومنٹ میں تبدیل کر سکے۔ لیور کا ڈھانچہ طاقتور کلیمپنگ کے لیے آؤٹ پٹ ٹارک کو بڑھاتا ہے۔
2. آپریشن موڈز
-- HFY: ڈبل ایکٹنگ (معیاری) - کھلے اور بند کے لیے دو طرفہ ایئر کنٹرول
-- HFTY: سنگل ایکٹنگ عام طور پر کھلا ہوا - ایئر سپلائی کلیمپس؛ دباؤ میں کمی کے بعد موسم بہار خود بخود کھل جاتا ہے۔
3. سوئنگ اینگل: زیادہ سے زیادہ کھلا +30°، اوورکلوز -10°، کل موثر سوئنگ تقریباً۔ 40°، پرزوں کو چننے کے لیے کافی اوپننگ کلیئرنس فراہم کرتا ہے۔
4. تعمیر: سخت anodized ایلومینیم جسم، اعلی طاقت جبڑے، بلٹ میں مقناطیسی انگوٹی. تین بڑھتی ہوئی سطحیں (نیچے / طرف / پیچھے) آزاد رفتار کنٹرول کے لیے انٹیگریٹڈ ایڈجسٹ تھروٹل والوز۔
5. پوزیشن کی درستگی: دہرائیں پوزیشننگ کی درستگی ±0.02 ملی میٹر، لائٹ ڈیوٹی درستگی چننے کے لیے مستحکم۔

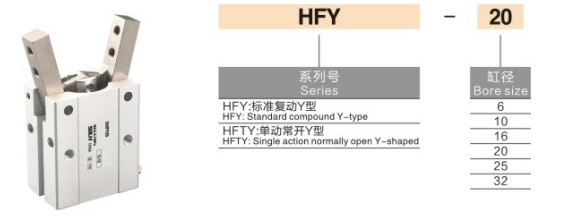

1. ماڈل کی مثال: HFY20-M9BW
|
طبقہ |
کوڈ |
تعریف |
| HFY / HFTY |
سیریز کوڈ HF |
Y = ڈبل ایکٹنگ Y سوئنگ گرپر HFTY = سنگل ایکٹنگ عام طور پر کھلی ہے۔ |
|
20 |
بور کا سائز (ملی میٹر) |
6,10,16,20,25,32 |
| -M9B |
مقناطیسی سوئچ |
M9B (NPN) / M9N (PNP) W=1m کیبل؛ L=3m کیبل |
| حسب ضرورت لاحقہ |
اختیاری اپ گریڈ |
-X بڑھا ہوا جبڑا -جے ڈسٹ پروف کور |
2. معیاری آرڈر کا حوالہ
HFY25-M9BW بور 25، ڈبل ایکٹنگ، M9BW مقناطیسی سوئچ (1m کیبل) سے لیس۔
|
پیرامیٹر آئٹم |
معیاری تفصیلات |
| جبڑے کی ترتیب |
2 جبڑے، وائی ٹائپ پیوٹ سوئنگ موومنٹ |
| آپریشن موڈ |
HFY ڈبل ایکٹنگ؛ HFTY سنگل ایکٹنگ نمبر |
| آپریٹنگ پریشر |
HFY:0.15~0.7MPa HFTY:0.25~0.7MPa (بہترین:0.5MPa) |
| پروف پریشر |
1.0 ایم پی اے |
| محیطی درجہ حرارت |
-20 ~ +70 ℃ (پائپنگ کے اندر کوئی آئسنگ نہیں) |
| پوزیشن کی درستگی کو دہرائیں۔ |
±0.02 ملی میٹر |
| زیادہ سے زیادہ آپریٹنگ فریکوئنسی |
180 سائیکل فی منٹ |
| ایئر پورٹ تھریڈ |
بور 6: M3×0.5 بور 10~32: M5×0.8 |
| چکنا |
تیل سے پاک، جبڑے طویل زندگی کی چکنائی سے پہلے سے بھرے ہوتے ہیں۔ |
| سوئچ ماؤنٹنگ |
دوہری طرف سرکلر گرووز، CMSH/DS1-G کے ساتھ ہم آہنگ |
| بڑھتے ہوئے اختیارات |
نیچے، سائیڈ اور ریئر تھری سرفیس ماؤنٹنگ |
|
بور (ملی میٹر) |
ماڈل |
سوئنگ اینگل کھلا/بند |
کلیمپنگ ٹارک (N・cm) |
زیادہ سے زیادہ جبڑے کی توسیع (ملی میٹر) |
خالص وزن (g) |
|
6 |
HFY6 |
30°/-10° |
10 |
30 |
45 |
|
10 |
HFY10 |
30°/-10° |
32 |
30 |
90 |
|
16 |
HFY16 |
30°/-10° |
75 |
40 |
175 |
|
20 |
HFY20 |
30°/-10° |
125 |
60 |
310 |
|
25 |
HFY25 |
30°/-10° |
210 |
70 |
520 |
|
32 |
HFY32 |
30°/-10° |
350 |
85 |
890 |
⚠️ اہم نوٹ: جبڑے کی توسیع کی لمبائی بڑھنے پر کلیمپنگ ٹارک کم ہو جاتا ہے۔ لوڈ کیلکولیشن کے دوران حفاظتی عنصر ≥1.5 کو محفوظ رکھنا ضروری ہے۔
✅ HFY کو ترجیح دیں اگر:
-- ورک پیس گول، آرک کی شکل کے یا بے قاعدہ چھوٹے اجزاء (الیکٹرانک ٹرمینلز، چھوٹے پلاسٹک ہاؤسنگ) ہوتے ہیں
-- محدود تنصیب کے لفافے کے اندر نسبتاً بڑا افتتاحی زاویہ (~40°) درکار ہے۔
- اونچائی/چوڑائی محدود آلات کی ترتیب؛ Y سوئنگ ڈھانچہ متوازی گرپرز سے زیادہ جگہ بچاتا ہے۔
--ہلکا بوجھ ≤5kg، ہائی فریکوئنسی سائیکلنگ، ڈیمانڈ لاگت سے موثر ایکچیویٹر
-- کمپیکٹ کسٹم ٹولنگ کے لیے لچکدار تھری سرفیس ماؤنٹنگ کی ضرورت ہے۔
|
موازنہ آئٹم |
HFY سیریز |
MHC2 (SMC Original) |
| منتقلی |
سنگل پسٹن + پیوٹ لیور |
کیم + راکر لیور |
| ایکشن ورژن |
ڈبل ایکٹنگ / سنگل ایکٹنگ نمبر |
ڈبل ایکٹنگ / سنگل ایکٹنگ این سی |
| سوئنگ رینج |
+30°/-10° (کل ~40°) |
+45°/-15° (کل ~60°) |
| Clamping Torque |
10 ~ 350 N・cm |
15 ~ 420 N・cm |
| بور رینج |
6/10/16/20/25/32 |
6/10/16/20/25/32 |
| بڑھتے ہوئے سطحیں۔ |
تین اطراف (نیچے / طرف / پیچھے) |
دو طرف (نیچے/سائیڈ) |
| لاگت کی سطح |
اعلی قیمت کارکردگی گھریلو متبادل |
اعلی درآمدی قیمت |
| تبادلہ قابلیت |
اسی طرح کے بڑھتے ہوئے طول و عرض، قدرے کم ٹارک |
بڑے افتتاحی زاویہ کے ساتھ معیاری اصل تفصیلات |
1. ورک پیس ماس اور جبڑے کی توسیع پر مبنی بور کا انتخاب
--ہلکا بوجھ ≤1kg → ø6/10; درمیانی بوجھ 1~5kg → ø16~32
2. آپریشن موڈ کا انتخاب
-- عمومی مسلسل پیداوار → HFY ڈبل ایکٹنگ
-- پاور کٹ کے بعد خودکار کھولنے کی ضرورت ہے → HFTY سنگل ایکٹنگ نمبر
3. بڑھتے ہوئے لے آؤٹ
--پہلے سے طے شدہ نیچے کی تنصیب کو ترجیح دی جاتی ہے۔ تنگ چوڑائی کے لیے سائیڈ ماؤنٹ؛ اسمبلی لائن ٹرانسفر اسٹیشنوں کے لئے پیچھے پہاڑ
4. رفتار ایڈجسٹمنٹ
-- سوئنگ کی رفتار کو کنٹرول کرنے اور ورک پیس کے اثر سے بچنے کے لیے بلٹ ان ایڈجسٹ ایبل تھروٹل والوز کا استعمال کریں۔
5. پوزیشن فیڈ بیک
-- مکمل طور پر کھلی اور بند حالت کا پتہ لگانے کے لیے دوہری نالیوں پر CMSH/DS1-G مقناطیسی سوئچز انسٹال کریں۔
SOLH HFY Y قسم کے پیوٹ سوئنگ نیومیٹک گریپر نے سنگل پسٹن لیور ٹارک ایمپلیفیکیشن ڈھانچہ اپنایا، جو ڈبل ایکٹنگ HFY اور سنگل ایکٹنگ NO HFTY میں دستیاب ہے، بلٹ ان تھروٹل والو اور مقناطیسی سوئچ سلاٹ کے ساتھ تھری سرفیس ماؤنٹنگ، MHC2 کے چھوٹے حصے کے لیے لاگت سے موثر متبادل 3C، ہارڈ ویئر اور پلاسٹک آٹومیشن کے سامان میں چننا۔
