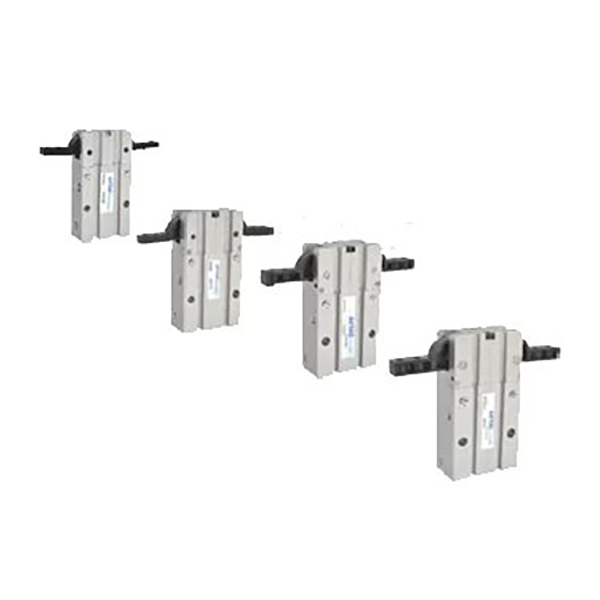

HFR سیریز 180° پیوٹ ٹائپ وائڈ اوپننگ نیومیٹک گریپر

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

     SOLH HFR سیریز پیوٹ لنکیج سے چلنے والی 180° چوڑی کھولنے والی 2-جاؤ نیومیٹک گرپر ہے۔ بنیادی طاقتیں: زیادہ سے زیادہ کلیئرنس کے لیے مکمل 180° جبڑے کا کھلنا، بہترین مکینیکل سے بچنے کی صلاحیت، تین یونیورسل بڑھتے ہوئے سطحیں، مربوط ڈسٹ پروف ڈھانچہ اور پہلے سے نصب شدہ مستقل مقناطیس۔ یہ ہلکے بوجھ والے اسٹیشنوں کے لیے مرکزی دھارے کا ایکچیویٹر انتخاب ہے جس میں پک اینڈ پلیس مداخلت اور وسیع رینج ورک پیس گرفت کو ختم کرنے کے لیے بڑے سوئنگ کلیئرنس کی ضرورت ہوتی ہے۔

بنیادی ڈھانچہ اور کام کرنے کی خصوصیات

     --آپریٹنگ اصول: پسٹن روٹری حرکت کے لیے دو جبڑوں کو چلانے کے لیے پیوٹ لنکیج اسمبلی کو دھکیلتا ہے۔ سنگل جبڑے کے جھولنے کا زاویہ 90° تک پہنچ جاتا ہے، بچنے کی جگہ کو زیادہ سے زیادہ کرنے کے لیے جب مکمل طور پر کھولا جاتا ہے تو جبڑے سیدھی لکیر بناتے ہیں۔

     -- ایکشن کی خصوصیت: معیاری کے طور پر ڈبل ایکٹنگ؛ clamping کے لئے ہوا کی فراہمی، کھولنے کے لئے ریورس ہوا. زیادہ سے زیادہ کھلا زاویہ 180°±2°، اوورکلوز زاویہ -2°~-5° مستحکم پوزیشننگ کے لیے۔

     - دھول اور پہننے سے تحفظ: دھول بھرے ماحول کے لیے جبڑے کے حصے میں دھول سے بچنے والا ڈھانچہ۔ دھاتی الگ کرنے والی پلیٹیں رگڑ کی سطحوں کو رگڑ کو کم کرنے اور سروس کی زندگی کو بڑھانے کے لیے الگ کرتی ہیں۔

     - لچکدار بڑھتے ہوئے: تین بڑھتے ہوئے چہرے (سائیڈ / نیچے / پیچھے)۔ نیچے کی بنیاد پر پن کے سوراخوں کا پتہ لگانے سے اسمبلی کی درستگی اور پوزیشننگ کی مستقل مزاجی کو دہرایا جاتا ہے۔

     - سینسر کی مطابقت: مستقل مقناطیس تمام وضاحتوں کے لیے لیس ہے۔ اطراف کی دیواروں پر سرکلر سینسر گرووز بغیر کسی اضافی بریکٹ کے CMSH/DMSH(S) مقناطیسی سوئچ کی براہ راست تنصیب کی حمایت کرتے ہیں۔

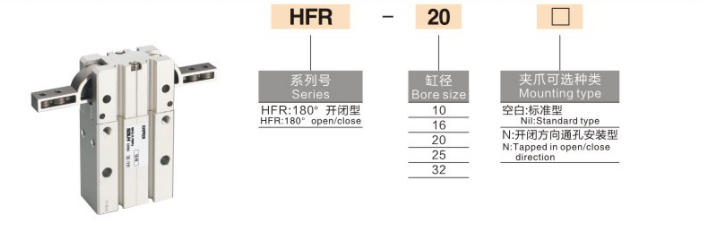

ماڈل کوڈنگ کا مکمل اصول

   1. ماڈل کی مثال: HFR20N+2CMSH

   2. معیاری آرڈر ریفرنس کی مثالیں۔

     --HFR16: بور 16، مقناطیسی سوئچ کے بغیر ڈبل ایکٹنگ بنیادی ماڈل

     --HFR25N: بور 25، تھرو ہول ماونٹنگ ورژن

     --HFR32+2CMSH: بور 32، دو CMSH مقناطیسی سوئچ کے ساتھ لیس

یونیورسل کور تکنیکی تفصیلات (ڈبل ایکٹنگ @0.5MPa)

بنیادی مسابقتی فوائد

   1. مکمل مکینیکل اجتناب کے لیے 180° الٹرا وائیڈ اوپننگ

     -- جبڑے پورے اسٹروک پر سیدھی لائن میں سیدھ میں رہتے ہیں، ورک پیس کی مداخلت کے مسائل کو حل کرنے کے لیے زیادہ سے زیادہ کلیئرنس فراہم کرتے ہیں، جو گہری گہا اور تنگ افتتاحی اجزاء کے چناؤ کے لیے مثالی ہے۔

   2. ہلکا پھلکا موثر پیوٹ لنکیج ڈھانچہ

     -- آسان لنکیج ڈیزائن جسمانی وزن میں 15% بمقابلہ مساوی متوازی گرپرز کو کم کرتا ہے، تیز رفتار ردعمل ہائی فریکوئنسی لائٹ لوڈ سائیکل کے لیے موزوں ہے۔

   3. ڈسٹ پروف اور سخت ورکشاپ کے حالات کے لیے لباس مزاحم

     -- جبڑے کی خصوصی سیلنگ ملبے کے اندر جانے سے روکتی ہے۔ اینٹی رگڑ دھاتی الگ کرنے والے سائیکل کی زندگی کو ≥5 ملین بار یقینی بناتے ہیں۔

   4. آسان کمیشننگ کے لیے تھری سائیڈ ماؤنٹنگ پلس لوکٹنگ پن

     -- ملٹی اورینٹیشن بڑھتے ہوئے سوراخ نیچے لوکیٹنگ پنوں کے ساتھ مل کر پیچیدہ ٹولنگ لے آؤٹ کے لیے تیز سینٹرنگ اور مسلسل ریپیٹ پوزیشننگ کو قابل بناتے ہیں۔

   5. بلٹ ان مقناطیس، سینسر کی تنصیب کے لیے تیار ہے۔

     - معیاری مربوط مستقل مقناطیس اور سرشار سلائیڈ گرووز اضافی بڑھتے ہوئے فکسچر کو ختم کرتے ہیں، اجزاء کی لاگت اور اسمبلی کا وقت بچاتے ہیں۔

بڑھتے ہوئے فارم اور عام صنعتی ایپلی کیشنز

   1. بڑھتے ہوئے اختیارات

   -- سائیڈ ماؤنٹنگ: اسمبلی لائنوں پر وسیع سائز کے ورک پیس کی منتقلی کے لیے افقی چوڑی کھولنے والی گرفت

   --باٹم ماؤنٹنگ: گہرے گہا مولڈ اور کنٹینر چننے کے لیے عمودی لفٹنگ کے علاوہ اجتناب کی نقل و حرکت

   -- ریئر ماؤنٹنگ: مکینیکل مداخلت کا شکار محدود اسٹیشنوں کے لیے لیٹرل کلیئرنس گرفت

   2. عام درخواست کے منظرنامے۔

     -- 3C اور الیکٹرانکس: گرپنگ موبائل درمیانی فریم، بیٹری کے کمپارٹمنٹ اور پلاسٹک کے بڑے گھر

     -- آٹوموٹو اجزاء: چراغ کے گولوں، اندرونی پینلز اور ربڑ کے بڑے حصوں کی منتقلی

     -- پیکجنگ اور لاجسٹکس: بڑے کارٹنوں، پیلیٹوں اور بیگ والے مواد کو چننے سے گریز

     --جنرل آٹومیشن: لوڈنگ/ان لوڈنگ، ٹرن اوور اور اسمبلی سٹیشن جن کے لیے 180° کلیئرنس کی ضرورت ہوتی ہے

3-اسٹیپ فاسٹ سلیکشن گائیڈ

   1. ورک پیس ماس اور گرفت کرنے والے ٹارک کی بنیاد پر بور کا انتخاب

     -- 10 ≤0.5kg；16 = 0.5~1kg；20 =1~2kg；25 =2~3kg；32 =3~5kg۔ ریزرو ≥30% حفاظتی مارجن۔

   2. سوئنگ اسٹروک کی تصدیق

     - اگر مکمل 180° کلیئرنس سے بچنے کی ضرورت ہو تو HFR کا انتخاب کریں۔ MHW2 کو منتخب کریں اگر صرف وائڈ اینگل کلیمپنگ بغیر کسی شدید مداخلت کے۔

   3. ترتیب ملاپ

     -- PLC انٹر لاک کنٹرول: مکمل طور پر کھلی اور بند حالت کی نگرانی کے لیے دو CMSH سوئچز انسٹال کریں۔

     - بڑھتے ہوئے کی ضرورت: نیچے کی پوزیشننگ کے لیے تلاش کرنے والے پنوں کے ساتھ معیاری ورژن؛ سوراخ کی تنصیب کے لیے N لاحقہ منتخب کریں۔

ایک جملے کا خلاصہ

     SOLH HFR پیوٹ قسم کا 180° چوڑا اوپننگ نیومیٹک گرپر مکمل 180° جبڑے کی کلیئرنس، تھری سائیڈ ماؤنٹنگ، ڈسٹ پروف کنسٹرکشن اور بلٹ ان میگنیٹ کے ساتھ لنکیج سوئنگ میکانزم کو اپناتا ہے۔ خودکار پک اینڈ پلیس کے لیے ترجیحی لائٹ لوڈ ایکچوایٹر، ٹرن اوور اسٹیشنوں کو 3C، آٹوموٹیو اور پیکیجنگ کے سامان میں بڑی مکینیکل سے بچنے کی جگہ کی ضرورت ہوتی ہے۔
