HFP سیریز مکینیکل متوازی انداز

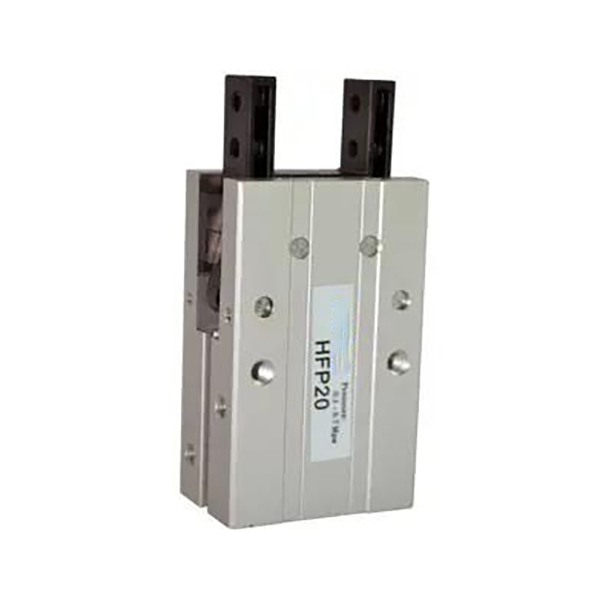

HFP سیریز لیور قسم اقتصادی متوازی نیومیٹک گریپر

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

     SOLH HFP سیریز 2 جبڑے کے متوازی کھلنے اور بند ہونے کے لیے مکینیکل لیور ٹرانسمیشن کو اپناتی ہے۔ بنیادی طاقتیں: مسابقتی قیمت کے ساتھ سادہ لیور میکانزم، کلیمپنگ کی مستحکم کارکردگی، تھری سائیڈ یونیورسل ماؤنٹنگ، فیکٹری سے پہلے سے نصب مقناطیس اور پہننے سے بچنے والی لمبی سروس لائف۔ یہ لائٹ لوڈ ہائی فریکوئنسی لوڈنگ/اَن لوڈنگ اور لاگت سے متعلق خودکار اسٹیشنوں کے لیے مرکزی دھارے کا معاشی متوازی گرپر حل ہے۔

بنیادی ڈھانچہ اور آپریٹنگ خصوصیات

     -- کام کرنے کا اصول: پسٹن متوازی حرکت کے لیے دو جبڑوں کو چلانے کے لیے لیور اسمبلی کو دھکیلتا ہے۔ خالص مکینیکل لیور ڈرائیو، کم اجزاء، کم دیکھ بھال کی لاگت۔

     -- قوت کی خصوصیت: جب پسٹن بڑھنے پر جبڑے کلیمپ کرتے ہیں اور پیچھے ہٹنے پر چھوڑ دیتے ہیں۔ کلیمپنگ فورس محفوظ ورک پیس ہولڈنگ کے لیے اوپننگ فورس سے 20%~30% زیادہ ہے۔

     - استحکام اور درستگی: جبڑے اور مرکزی جسم کے درمیان رابطے کی بڑی سطح لرزنے کو کم کرتی ہے اور کلیمپنگ کی درستگی کو بہتر بناتی ہے۔ دھاتی الگ کرنے والی پلیٹیں رگڑ کی سطحوں کو رگڑ کو کم کرنے اور سروس کی زندگی کو بڑھانے کے لیے الگ کرتی ہیں۔

     - لچکدار بڑھتے ہوئے: تین بڑھتے ہوئے چہرے (سائیڈ / نیچے / پیچھے)۔ انٹیگریٹڈ سینسر گرووز بغیر کسی اضافی بریکٹ کے براہ راست مقناطیسی سوئچ کی تنصیب کی حمایت کرتے ہیں۔

     -- مواد اور پائیداری: ہارڈ اینوڈائزڈ ایلومینیم باڈی، لباس مزاحم لیور پارٹس اور سٹینلیس سٹیل کے جبڑے۔ مکینیکل سائیکل کی زندگی ≥5 ملین بار، مسلسل اعلی تعدد آٹومیشن آپریشن کے لیے موزوں ہے۔

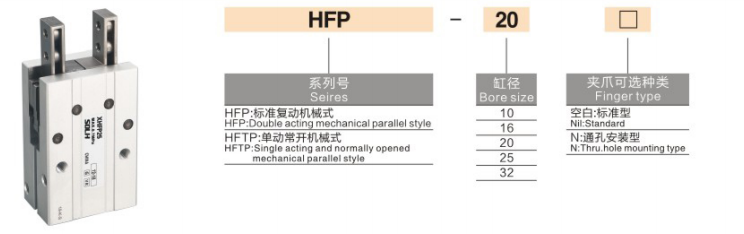

ماڈل کوڈنگ کا مکمل اصول

  1. ماڈل کی مثال: HFP20+2CS1-G

 2. معیاری آرڈر ریفرنس کی مثالیں۔

     --HFP16：بور 16، بغیر سوئچ کے ڈبل ایکٹنگ بنیادی ماڈل

     --HFP25N：بور 25، تھرو ہول ماؤنٹنگ ورژن

     --HFP32+2CS1-G：بور 32، دو CS1-G مقناطیسی سوئچز سے لیس

یونیورسل کور تکنیکی تفصیلات (ڈبل ایکٹنگ @0.5MPa)

بنیادی مسابقتی فوائد

   1. بہترین لاگت کی کارکردگی کا لیور ڈھانچہ

     - سادہ مکینیکل ٹرانسمیشن حصوں کی گنتی کو کم کرتی ہے۔ اعلی درجے کے متوازی گرپرز کے قریب کارکردگی جبکہ قیمت گائیڈ ریل قسم کے ماڈلز کے صرف 1/2~2/3 تک پہنچتی ہے۔

   2. اعلیٰ کلیمپنگ فورس حفاظت کو بڑھاتی ہے۔

     -- ایکسٹینشن کے دوران کلیمپنگ فورس ریلیز فورس سے 20%~30% بڑی ہے، ہلکے بوجھ کے حالات میں ورک پیس کے پھسلنے کا خطرہ کم کرتا ہے۔

   3. تین سمت عالمگیر بڑھتے ہوئے

     -- سائڈ، نیچے اور عقبی چہرے پر دستیاب بڑھتے ہوئے سوراخ، آسانی سے آن سائٹ کمیشننگ کے لیے افقی، عمودی اور پس منظر کی اسمبلی کو سپورٹ کرتے ہیں۔

   4. بلٹ ان مقناطیس، سینسر کی تنصیب کے لیے تیار ہے۔

     - مستقل مقناطیس معیاری کے طور پر مربوط ہے۔ CS1-G سوئچز کے لیے باڈی ریزروڈ سلائیڈ گرووز؛ کوئی اضافی بڑھتے ہوئے بریکٹ کی ضرورت نہیں ہے۔

   5. ہائی سائیکل آپریشن کے لیے لباس مزاحم ڈیزائن

     -- دھاتی اینٹی رگڑ الگ کرنے والے اجزاء کے رگڑ کو کم کرتے ہیں، مسلسل خودکار پروڈکشن لائنوں کے لیے طویل سروس لائف فراہم کرتے ہیں۔

بڑھتے ہوئے فارم اور عام صنعتی ایپلی کیشنز

   1. بڑھتے ہوئے اختیارات

     -- سائیڈ ماؤنٹنگ: اسمبلی لائن لوڈنگ/ان لوڈنگ کے لیے افقی کلیمپنگ

     --باٹم ماؤنٹنگ: انجیکشن مولڈنگ اور مشین ٹول پک اینڈ پلیس کے لیے عمودی لفٹنگ

     -- ریئر ماؤنٹنگ: محدود تنگ اسٹیشنوں کے لیے لیٹرل گرفت

   3. عام درخواست کے منظرنامے۔

     -- 3C اور الیکٹرانکس: چھوٹے پلاسٹک کے اجزاء، ہارڈ ویئر کے پرزے اور بیٹری کی رہائش

     -- آٹوموٹو اجزاء: چھوٹے سٹیمپنگ حصوں، ربڑ عناصر اور اندرونی تراشوں کی منتقلی

     -- پیکجنگ اور لاجسٹکس: چھوٹے کارٹن، پلاسٹک کے تھیلے اور چھوٹے پیلیٹ چننا

     -- جنرل آٹومیشن: سٹیشن پوزیشننگ کلیمپنگ اور ہائی فریکوئنسی ریپروکیٹنگ ہینڈلنگ

انتخاب کا موازنہ: HFP لیور VS HFY Pivot VS MHZ2 لکیری گائیڈ گریپر

3-اسٹیپ فاسٹ سلیکشن گائیڈ

   1. ورک پیس ماس کی بنیاد پر بور کا انتخاب

     -- 10 ≤1kg；16 =1~2kg；20 =2~3kg；25 =3~5kg；32 =5~8kg۔ ریزرو ≥30% حفاظتی مارجن۔

   2. اسٹروک کی تصدیق

     -- میکانی مداخلت سے بچنے کے لیے جبڑے کے سفر ≥ ورک پیس کے بیرونی جہت کے علاوہ کم از کم 2 ملی میٹر کلیئرنس کو یقینی بنائیں۔

   3. ترتیب ملاپ

     -- خودکار سگنل انٹرلاک: کھلی اور بند حالت کا پتہ لگانے کے لیے دو CS1-G مقناطیسی سوئچز سے لیس کریں۔

     -- محدود آلات کی ترتیب: HFP تھری سائیڈ ماؤنٹنگ لچکدار تنصیب کے حل فراہم کرتی ہے۔

ایک جملے کا خلاصہ

     SOLH HFP اکنامیکل لیور قسم کے متوازی نیومیٹک گرپر میں میکینیکل لیور ڈرائیو ہے جس میں ہائی کلیمپنگ فورس، تھری سائیڈ یونیورسل ماؤنٹنگ اور بلٹ ان میگنیٹک رِنگ، ہائی فریکوئنسی 3C کے لیے مثالی کم لاگت لائٹ اور میڈیم لوڈ گرپنگ سلوشن، پیکیجنگ اور عام لاگت سے متعلق حساس آٹو میٹ اسٹیشن۔
