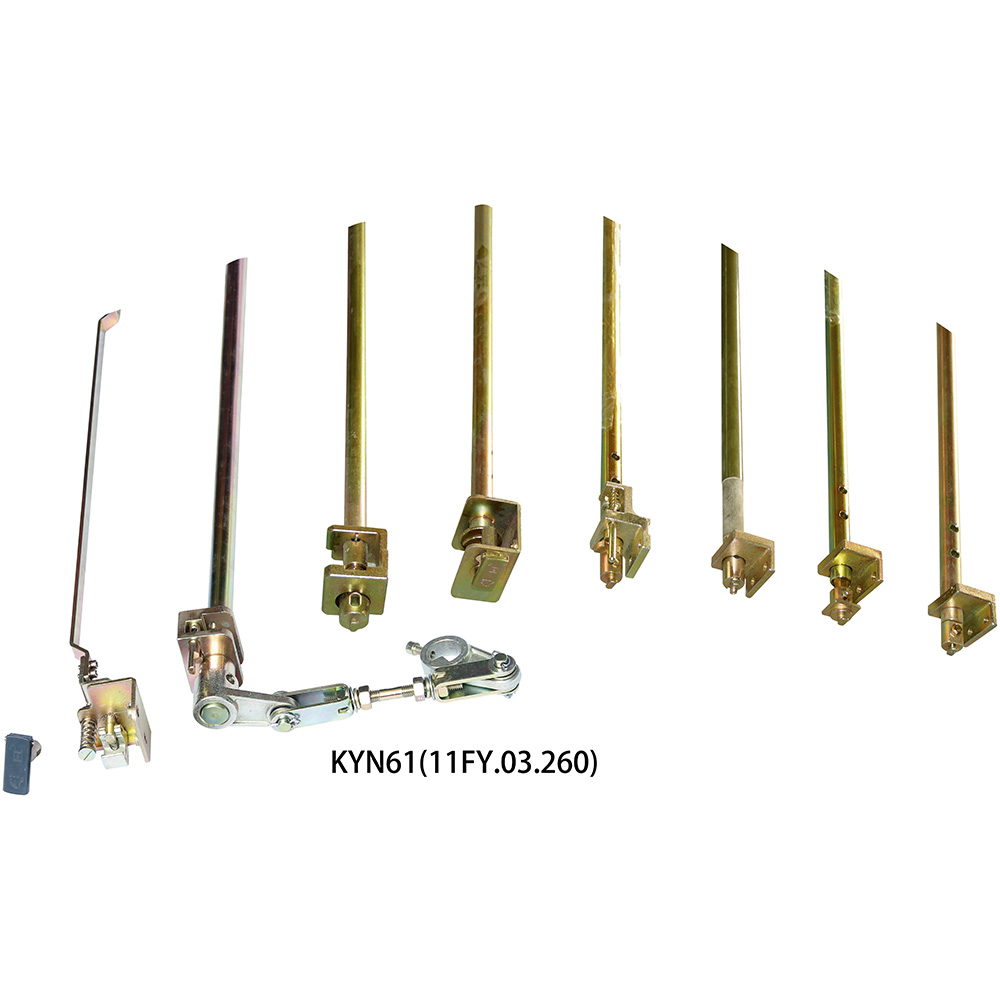

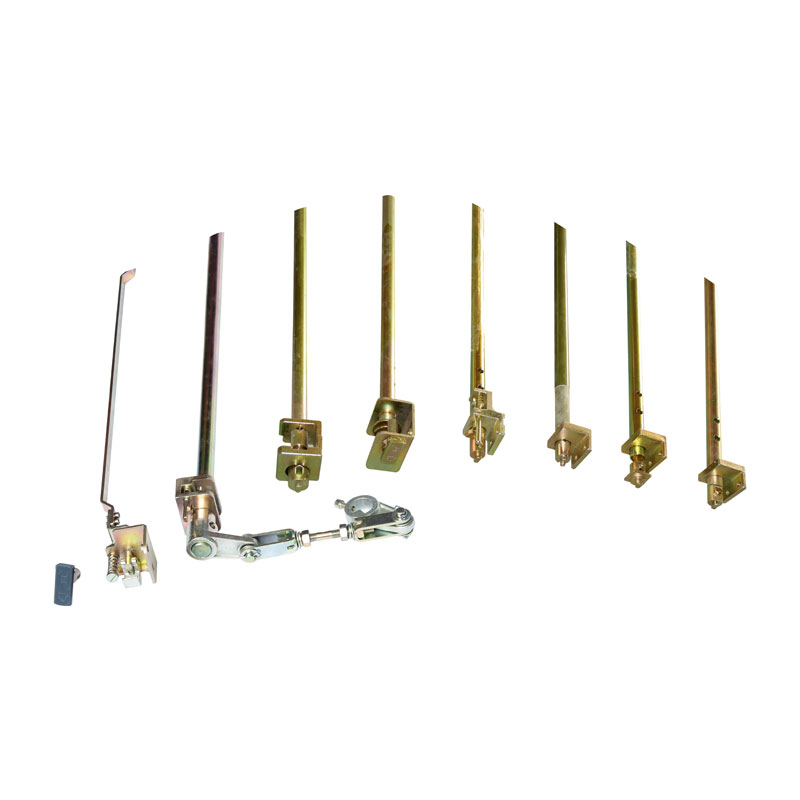

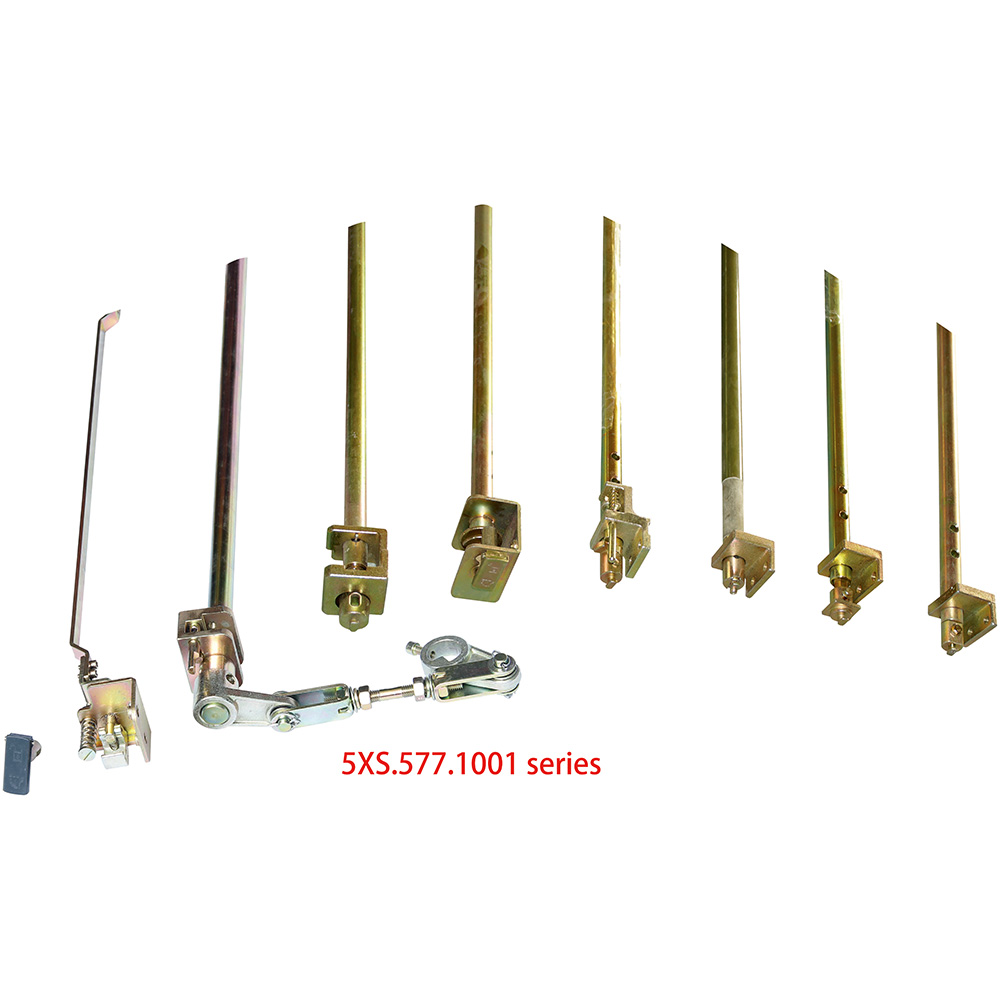

سوئچ گیئر کے لئے گراؤنڈ سوئچ میکانزم

درخواستیں اور افعال

ہائی وولٹیج سوئچ گیئر کے آپریشن اور بحالی کے دوران حفاظت کو بڑھانے کے لئے سوئچ گیئر کے لئے گراؤنڈ سوئچ میکانزم سب اسٹیشنوں ، بجلی گھروں اور صنعتی برقی نظاموں میں استعمال ہوتا ہے۔ اس کا بنیادی کام کسی گراؤنڈ سوئچ کے حادثاتی یا غیر مجاز آپریشن کو روکنے کے لئے ہے جبکہ اعلی وولٹیج کا سامان اب بھی متحرک ہے ، اس طرح اہلکاروں اور سامان کو بجلی کے خطرات سے محفوظ رکھنا ہے۔

سب اسٹیشنوں میں ، انٹلاک ڈیوائس اس بات کو یقینی بناتا ہے کہ ایک گراؤنڈ سوئچ صرف اس بات کی تصدیق کے بعد بند کیا جاسکتا ہے کہ دیگر متعلقہ سوئچز (جیسے سرکٹ توڑنے والے یا الگ تھلگ) صحیح پوزیشن میں ہیں ، جس سے بجلی کے نظام کی مناسب تنہائی کو یقینی بنایا جاسکتا ہے۔ یہ خاص طور پر اہم ہے جب سرکٹ بریکر ، ٹرانسفارمر ، یا الگ تھلگ کو تبدیل کرتے ہو تاکہ خطرناک صورتحال سے بچا جاسکے جہاں زمینی سرکٹ اب بھی بجلی کا کرنٹ لے سکتا ہے۔ پاور پلانٹوں میں ، انٹلاک ڈیوائس آپریٹرز کو ہائی وولٹیج کے سامان کو گراؤنڈ کرنے سے روکتا ہے جبکہ یہ اب بھی پاور گرڈ سے منسلک ہے ، اس طرح بحالی کے کام کے دوران بجلی کے جھٹکے کے خطرے کو کم کرتا ہے۔

گراؤنڈ سوئچ انٹلاک ڈیوائس میں عام طور پر مکینیکل انٹلاک یا الیکٹرانک کنٹرول شامل ہوتے ہیں جو زمینی سوئچ کو چلانے سے روکتے ہیں جب تک کہ محفوظ حالات پوری نہ ہوں۔ اس میں یہ یقینی بنانا شامل ہوسکتا ہے کہ منقطع سوئچ کھلا ہوا ہے یا سامان کو غیر متحرک کردیا گیا ہے۔ کچھ سسٹم میں اشارے یا الارم بھی شامل ہوسکتے ہیں جو آپریٹرز کو مطلع کرتے ہیں جب حالات گراؤنڈ سوئچ کو چلانے کے لئے محفوظ ہوتے ہیں۔

اس بات کو یقینی بناتے ہوئے کہ آلات کی بنیاد صرف مناسب حالات کے تحت ہوتی ہے ، انٹلاک ڈیوائس بحالی کے عمل کو ہموار کرنے ، انسانی غلطی کو کم سے کم کرنے اور آپریشنل حفاظت کو بڑھانے میں مدد کرتا ہے۔ بجلی کے نظام کی وشوسنییتا اور سلامتی کو برقرار رکھنے کے لئے یہ ایک ضروری حفاظت کی خصوصیت ہے ، خاص طور پر اعلی وولٹیج ماحول میں۔

اسمب کا اسکیمیٹک آریھ

5x.363.010
5x.363.010.1
5x.363.010.2
5x.363.010.3
5x.363.010.3d
5x.363.010.4
5x.363.010.5
5x.363.010.6d
5x.363.010.7
5x.363.010-241/242

نوٹ:

تسلسل 22 لنک اسمبلی ٹرن آرم کے دو سائز ہیں: روایتی 60 سینٹر فاصلہ ، اگر صارف کو 80 سینٹر کی دوری کی ضرورت ہو تو ، آرڈر کرتے وقت براہ کرم وضاحت کریں۔
