CY3 سیریز مقناطیسی کپلنگ راڈ لیس سلنڈر | CY3B بنیادی / CY3R براہ راست پہاڑ کی قسم
برانڈ: SOLH از رچج ٹیکنالوجی
CY3R
CY3B
SOLH CY3 سیریز کلاسک SMC CY1 سیریز پر مبنی ایک اپ گریڈ شدہ مقناطیسی کپلنگ راڈ لیس سلنڈر ہے، جسے دو مین سٹریم ماڈلز میں تقسیم کیا گیا ہے: CY3B بنیادی قسم بغیر بڑھتی ہوئی سطح کے اور CY3R ڈائریکٹ ماؤنٹنگ ٹائپ۔ یہ ایک مکمل طور پر منسلک مقناطیسی غیر رابطہ ٹرانسمیشن ڈھانچہ اپناتا ہے، مضبوط مقناطیسی جوڑے کے ذریعے اندرونی پسٹن اور بیرونی سلائیڈ ٹیبل کی ہم وقت ساز حرکت کو محسوس کرتا ہے۔ صفر رساو، دھول سے پاک اور آلودگی سے پاک آپریشن، الٹرا لانگ اسٹروک اور کمپیکٹ انسٹالیشن کی خاصیت، یہ کلین گریڈ، ہلکے سے درمیانے بوجھ، لمبی دوری کے لکیری ڈرائیونگ منظرناموں پر وسیع پیمانے پر لاگو ہوتا ہے۔ φ6 سے φ63mm تک بور کی حد اور 5000mm کے زیادہ سے زیادہ اسٹروک کے ساتھ، یہ روایتی ٹائی راڈ سلنڈروں کے مقابلے میں 50% تنصیب کی جگہ بچاتا ہے اور اعلیٰ معیاری خودکار پروڈکشن لائنوں کے لیے ترجیحی کلین لانگ اسٹروک ڈرائیونگ سلوشن کے طور پر کام کرتا ہے۔
• مقناطیسی کپلنگ ٹرانسمیشن اور زیرو لیکیج کلین آپریشن: پسٹن اور سلائیڈ ٹیبل مکمل طور پر بند سلنڈر بیرل ڈیزائن کے ساتھ مقناطیسی ہم وقت ساز ڈرائیونگ کو اپناتے ہیں۔ کوئی پسٹن راڈ باہر کی طرف نہیں پھیلا ہوا، مکمل ہوا کی تنگی، صفر رساو اور صفر دھول کی آلودگی کو حاصل کرتا ہے۔ یہ سخت پیداواری ماحول جیسے فوڈ پروسیسنگ، طبی آلات اور سیمی کنڈکٹر الیکٹرانکس سے بالکل میل کھاتا ہے۔
• بہتر پائیداری کے ساتھ CY1 اپ گریڈ شدہ ورژن: روایتی CY1 سیریز کے مقابلے میں، پہننے سے بچنے والی انگوٹھی کی لمبائی میں 70% اضافہ ہوا ہے، جس سے اثر کی صلاحیت اور سلائیڈنگ استحکام کو بہتر بنایا گیا ہے۔ ڈسٹ پروف رِنگ کا بلٹ ان چکنا کرنے والا ریٹینر ایک دیرپا حفاظتی چکنا کرنے والی فلم بناتا ہے، جس سے کام کرنے کے کم سے کم دباؤ کو 0.12MPa تک کم کر دیا جاتا ہے اور سروس کی زندگی میں بہت زیادہ اضافہ ہوتا ہے۔ φ6 تفصیلات کے علاوہ، دیگر تمام ماڈلز براہ راست تبدیلی اور اپ گریڈ کے لیے CY1 کی طرح بڑھتے ہوئے جہتوں کو برقرار رکھتے ہیں۔
• CY3B بنیادی قسم کا کم سے کم ڈھانچہ: ہموار سلنڈر بیرل میں کوئی مخصوص بڑھتے ہوئے سطح نہیں ہے اور اسے درست کرنے کے لیے دو طرفہ سپورٹ بریکٹ کی ضرورت ہوتی ہے۔ سلائیڈ ٹیبل بلٹ ان گائیڈنگ سٹرکچر سے لیس نہیں ہے، لہذا سنکی بوجھ اور مقناطیسی ڈیکپلنگ کی ناکامی کو روکنے کے لیے بیرونی لکیری گائیڈز یا گائیڈ راڈز لازمی ہیں۔
• معیاری ربڑ بفر اور تیز رفتار اختیاری تفصیلات: بلٹ ان ڈوئل اینڈ ربڑ بفر آپریٹنگ اثر کو جذب کرتے ہیں اور مستحکم روایتی سائیکلک آپریشن کے لیے چلنے والے شور کو کم کرتے ہیں۔ اختیاری X160 تیز رفتار تصریح 1500mm/s کی زیادہ سے زیادہ آپریٹنگ اسپیڈ کی حمایت کرتی ہے تاکہ ہائی فریکوئنسی تیز رفتار حرکت پذیر کام کے حالات کے مطابق ہو سکے۔
• آسان مقناطیسی سوئچ کی تنصیب: سلنڈر باڈی کے دونوں جانب پہلے سے محفوظ سوئچ گرووز D-M9 سیریز کے مقناطیسی سوئچز کے ساتھ مطابقت رکھتے ہیں، جو اسٹروک پوزیشننگ کے لیے لچکدار اور درست ریئل ٹائم پوزیشن فیڈ بیک کا احساس کرتے ہیں۔

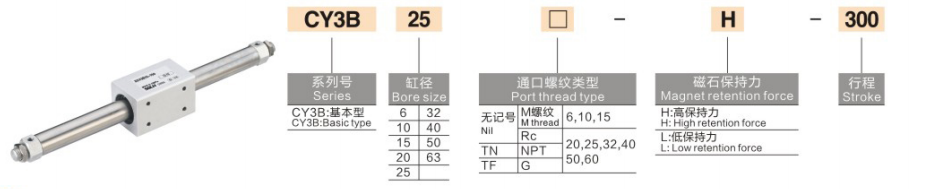

1. ماڈل کی مثالیں: CY3B20-500 | CY3B40-800-M9PL
|
کوڈ سیگمنٹ |
تفصیلات کا مطلب |
|
CY3B / CY3R |
سیریز کوڈ: CY3B = بنیادی قسم؛ CY3R = براہ راست پہاڑ کی قسم (مقناطیسی کپلنگ راڈ لیس سلنڈر) |
|
6/10/15/20/25/32/40/50/63 |
کور بور کا سائز (ملی میٹر) |
|
50~5000 |
اسٹروک کی لمبائی (ملی میٹر): معیاری 50 ~ 1000 ملی میٹر؛ زیادہ سے زیادہ توسیع شدہ 5000 ملی میٹر الٹرا لانگ اسٹروک |
|
-M9PL/M9 سیریز |
اسٹروک پوزیشن کا پتہ لگانے کے لیے اختیاری مقناطیسی سوئچ |
2. معیاری ترتیب حوالہ مثالیں۔
• CY3B20-500: 20mm بور، 500mm سٹروک، بنیادی قسم بغیر مقناطیسی سوئچ کے
• CY3B40-800-M9PL: 40mm بور، 800mm سٹروک، مقناطیسی پوزیشن سوئچ کے ساتھ بنیادی قسم
1 بنیادی عمومی تفصیلات
• آپریشن موڈ: ڈبل ایکٹنگ مقناطیسی یوگمن غیر رابطہ ٹرانسمیشن
• کام کرنے والا سیال: کمپریسڈ ہوا (تیل سے پاک آپریشن کا معیار)
• محیطی درجہ حرارت: 5~60℃ (کوئی منجمد ماحول نہیں)
• ورکنگ پریشر کی حد: 0.12~0.7MPa؛ پروف پریشر: 1.0MPa
• آپریٹنگ سپیڈ: 50~500mm/s (معیاری)؛ زیادہ سے زیادہ 1500mm/s (اختیاری X160 ہائی اسپیڈ اسپیک)
• بفر موڈ: معیاری ڈبل اینڈ ربڑ بفر
• مقناطیسی ہولڈنگ فورس: 19.6~2450N (بور کے سائز کے ساتھ بڑھتا ہے)
2 کلیدی پرفارمنس پیرامیٹر چارٹ (@0.5MPa)
|
بور φ (ملی میٹر) |
نظریاتی زور (N) |
تجویز کردہ بوجھ (کلوگرام) |
مقناطیسی ہولڈنگ فورس (N) |
پورٹ سائز |
|
6 |
17 |
0.5 |
19.6 |
M3×0.5 |
|
10 |
39 |
1 |
53.9 |
M5×0.8 |
|
15 |
88 |
2.5 |
127 |
M5×0.8 |
|
20 |
157 |
4 |
226 |
Rc1/8 |
|
25 |
245 |
6 |
353 |
Rc1/8 |
|
32 |
402 |
10 |
588 |
Rc1/8 |
|
40 |
628 |
16 |
980 |
Rc1/4 |
|
50 |
981 |
25 |
1519 |
Rc3/8 |
|
63 |
1559 |
40 |
2450 |
Rc3/8 |
بوجھ اور زور کے لحاظ سے 1 بور سائز کا انتخاب
• φ6~φ15 (مائکرو لائٹ ڈیوٹی): بوجھ کے لیے موزوں ≤2.5kg، الیکٹرانک اور طبی آلات میں چھوٹے اجزاء کی مختصر اسٹروک درست منتقلی کے لیے وقف ہے۔
• φ20~φ32 (جنرل لائٹ ڈیوٹی): 4~10kg لائٹ بوجھ کے ساتھ مماثل، عام خودکار پروڈکشن لائنوں میں روایتی لانگ اسٹروک کو دھکیلنے اور کھینچنے (≤1000mm) کے لیے مثالی۔
• φ40~φ63 (میڈیم ڈیوٹی): 16 ~ 40 کلوگرام درمیانے بوجھ کے منظرناموں کے لیے قابل اطلاق، بھاری طویل اسٹروک ہینڈلنگ اور خوراک اور پیکیجنگ کی صنعتوں میں ہائی فریکوئنسی سائیکلک آپریشن کے لیے بہترین۔
2 اسٹروک اور گائیڈنگ سسٹم کا انتخاب
• اسٹروک رینج: معیاری اسٹروک 50~1000mm کا احاطہ کرتا ہے۔ خاص لمبی دوری کی ڈرائیونگ کے مطالبات کے لیے الٹرا لانگ اسٹروک کو 5000mm تک بڑھایا گیا۔
• لازمی بیرونی رہنمائی ڈیزائن: CY3B بنیادی قسم کا کوئی بلٹ ان گائیڈنگ ڈھانچہ نہیں ہے۔ بیرونی لکیری سلائیڈ ریلز یا گائیڈ راڈز کو بوجھ کو سہارا دینے اور سنکی قوت کے انحراف کی وجہ سے مقناطیسی ڈیکپلنگ کو روکنے کے لیے لیس ہونا چاہیے۔
• معیاری فکسنگ کا طریقہ: معطل شدہ سلنڈر باڈی اور صفر رابطہ رگڑ کے ساتھ اختیاری دو طرفہ سپورٹ بریکٹ کے ذریعے طے کیا گیا، مستحکم مقناطیسی کپلنگ آپریشن کو یقینی بناتا ہے۔
3 ماحولیات اور فنکشنل کنفیگریشن کا انتخاب
• صاف ستھرے ماحول کے لیے ترجیح: زیرو لیکیج اور آلودگی سے پاک ڈیزائن خوراک، طبی اور الیکٹرانک سیمی کنڈکٹر صنعتوں میں سخت دھول سے پاک اور جراثیم سے پاک کام کے حالات کے مطابق ہوتا ہے۔
• ہائی سپیڈ ورکنگ کنڈیشن اپ گریڈ: تیز رفتار اثرات کو ختم کرنے اور مستحکم آپریشن کو یقینی بنانے کے لیے بیرونی ہائیڈرولک بفرز سے لیس اختیاری X160 ہائی اسپیڈ تفصیلات (زیادہ سے زیادہ 1500mm/s) منتخب کریں۔
• صحت سے متعلق پوزیشن کی رائے: دو پوائنٹ یا ملٹی پوائنٹ درست اسٹروک پوزیشننگ اور سگنل فیڈ بیک کا احساس کرنے کے لیے D-M9 سیریز کے مقناطیسی سوئچز سے لیس ہوں۔
|
موازنہ آئٹم |
CY3B (بنیادی قسم) |
CY3R (ڈائریکٹ ماؤنٹ ٹائپ) |
|
چڑھنے کا طریقہ |
دو طرفہ بریکٹ کے ذریعے فکسڈ، سلنڈر باڈی معطل |
سامان کے پلیٹ فارم پر براہ راست نیچے کی تنصیب |
|
تنصیب کی جگہ |
بریکٹ کی جگہ درکار ہے، قدرے بڑے قبضے کی ضرورت ہے۔ |
کسی بریکٹ کی ضرورت نہیں، 20% تنصیب کی جگہ بچاتا ہے۔ |
|
قابل اطلاق منظرنامے۔ |
معطل شدہ تنصیب، دو طرفہ سپورٹ پوزیشننگ |
|
|
لاگت کی سطح |
کم (کوئی مربوط بڑھتے ہوئے سطح نہیں) |
میڈیم (انٹیگریٹڈ ماؤنٹنگ بیس کے ساتھ) |
• صاف کمرے کے مواد کی منتقلی: زیرو لیکیج اور دھول سے پاک مقناطیسی کپلنگ ڈھانچہ صاف ماحول کو آلودہ کیے بغیر الیکٹرانک، سیمی کنڈکٹر اور میڈیکل ڈسٹ فری ورکشاپس میں طویل فاصلے تک مواد کو سنبھالنے کے لیے مثالی ہے۔
• کھانے اور مشروبات کی پیکیجنگ لائنز: صاف کرنے میں آسان سطح کے ساتھ مورچا پروف سٹینلیس سٹیل سلنڈر بیرل حفظان صحت کے پیداواری معیارات کے مطابق ہوتا ہے، جو فوڈ پروسیسنگ کے آلات میں لائٹ اور میڈیم ڈیوٹی ورک پیس کی طویل اسٹروک نقل مکانی کے لیے موزوں ہے۔
• آلات کا دروازہ اور کور ڈرائیونگ: کوئی راڈ ایکسٹینشن ڈیزائن بیرونی جگہ نہیں بچاتا، خودکار آلات کے حفاظتی دروازوں اور شیلڈنگ کور کے کمپیکٹ لانگ اسٹروک کھولنے اور بند کرنے پر مکمل طور پر لاگو ہوتا ہے۔
• لانگ اسٹروک پریسجن پوزیشننگ پلیٹ فارم: مستحکم بار بار پوزیشننگ کی درستگی حاصل کرنے کے لیے بیرونی اعلیٰ درستگی والی گائیڈنگ ریلوں کے ساتھ تعاون کرتا ہے، جو 1~2m لمبی دوری کی درست پوزیشننگ اور اسمبلی لائنوں کی سائیکلک پہنچانے کے لیے موزوں ہے۔
• ٹائی راڈ سلنڈر کے لیے جگہ کی بچت کا متبادل: طویل اسٹروک (>500 ملی میٹر) منظرناموں میں روایتی ٹائی راڈ سلنڈروں کے خلائی قبضے کے مسئلے کو حل کرتا ہے، کمپیکٹ آلات کے ڈیزائن کے لیے آلات کی تنصیب کی مجموعی جگہ کو 50 فیصد تک کم کرتا ہے۔
1۔ بور کے سائز کی تصدیق: حفاظتی عنصر ≥2 کے ساتھ بوجھ کے وزن کی بنیاد پر مطلوبہ زور کا حساب لگائیں۔ تجویز کردہ اصول: ≤2.5kg → φ15; 4~10 کلوگرام → φ32; 16~40 کلوگرام → φ63۔
2. اسٹروک کی تفصیلات کی تصدیق: روایتی مطالبات کے لیے معیاری 50~1000mm سٹروک منتخب کریں۔ 5000 ملی میٹر تک الٹرا لانگ اسٹروک کے لیے توسیعی تفصیلات کا انتخاب کریں۔
3۔ فنکشنل کنفیگریشن میچنگ: صاف آلودگی سے پاک کام کے حالات کے لیے ترجیحی انتخاب؛ تیز رفتار آپریشن کے لیے X160 ہائی اسپیڈ اسپیک + ہائیڈرولک بفر میں اپ گریڈ کریں۔ ریئل ٹائم پوزیشن کا پتہ لگانے کے لیے D-M9 سیریز کے مقناطیسی سوئچز شامل کریں۔
SOLH CY3 سیریز کا میگنیٹک کپلنگ راڈ لیس سلنڈر ایک اپ گریڈ شدہ CY1 کلین گریڈ آئل فری ایکچوایٹر ہے، جس میں صفر رساو، 5000mm الٹرا لانگ اسٹروک، کم شروع ہونے والا دباؤ اور دوہری بڑھنے والی اقسام شامل ہیں، جو کہ زیادہ سے زیادہ خلائی بچت کے لانگ اسٹروک سلوشن کے طور پر کام کرتا ہے۔
