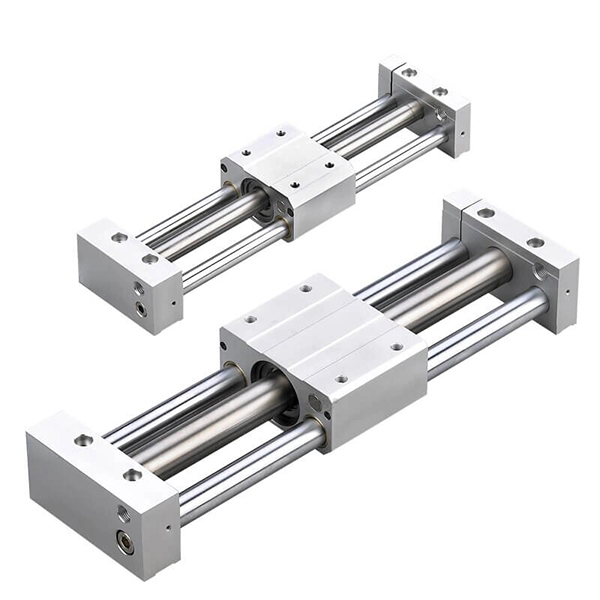

CY1 سیریز مقناطیسی کپلنگ راڈ لیس سلنڈر | کلاسک اکنامک بیس ماڈل

برانڈ: SOLH از رچج ٹیکنالوجی

CY1S
CY1L

پروڈکٹ کا جائزہ

     SOLH CY1 سیریز ایک کلاسک اور اقتصادی مقناطیسی کپلنگ راڈ لیس سلنڈر ہے، جو اپ گریڈ شدہ CY3 سیریز کے بنیادی پیشرو کے طور پر کام کرتی ہے۔ یہ ایک غیر رابطہ مقناطیسی مطابقت پذیر ڈرائیونگ ڈھانچہ اپناتا ہے، جہاں اندرونی پسٹن اور بیرونی سلائیڈ ٹیبل مضبوط مقناطیسی قوت کے ذریعے بیک وقت حرکت کرتے ہیں۔ مکمل طور پر بند زیرو لیکیج آپریشن، کمپیکٹ ڈھانچہ اور لاگت سے موثر کارکردگی کے ساتھ، یہ ہلکے سے درمیانے بوجھ اور درمیانے طویل اسٹروک لکیری ڈرائیونگ ایپلی کیشنز کے لیے وقف ہے۔ φ6 سے φ63mm تک بور رینج کے ساتھ، 1000mm تک ایک معیاری سٹروک اور 1500mm کے زیادہ سے زیادہ توسیع شدہ سٹروک کے ساتھ، یہ سلسلہ کثیر منظر نامے کے تقاضوں کو پورا کرنے کے لیے متنوع گائیڈنگ ماڈلز کا احاطہ کرتا ہے، جس سے یہ عام خودکار پیداوار لائنوں کے لیے ترجیحی بجٹ کے موافق کلین گریڈ راڈ لیس ایکچیویٹر ہے۔

بنیادی پوزیشننگ اور ساختی خصوصیات

• مقناطیسی کپلنگ ڈرائیو اور کلین زیرو لیکیج کارکردگی: پسٹن اور سلائیڈ ٹیبل پر بلٹ میں اعلی طاقت والے مستقل میگنےٹ غیر مکینیکل سنکرونس ٹرانسمیشن کو محسوس کرتے ہیں۔ مکمل طور پر بند سلنڈر بیرل ہوا کے اخراج اور دھول کے اخراج کو ختم کرتا ہے، الیکٹرانکس، طبی آلات اور فوڈ پروسیسنگ کی صنعتوں میں کام کرنے والے سخت ماحول کو مکمل طور پر ڈھالتا ہے۔

• کلاسیکی بنیاد کی ساخت اور اعلی قیمت کی کارکردگی: کم اجزاء کے ساتھ کم سے کم مکینیکل ڈھانچے کو اپناتے ہوئے، CY1 سیریز مؤثر طریقے سے مینوفیکچرنگ لاگت کو کم کرتی ہے اور اپ گریڈ شدہ CY3 سیریز کے مقابلے زیادہ لاگت کی مسابقت پیش کرتی ہے۔ بنیادی CY1B ماڈل میں کوئی مربوط سطح نہیں ہے اور اسے انسٹالیشن کے لیے ڈوئل اینڈ سپورٹ بریکٹ کی ضرورت ہے۔ بنیادی لباس مزاحم رنگ اور ڈسٹ پروف رِنگ کنفیگریشن سے لیس، اس میں کم از کم ورکنگ پریشر 0.18MPa ہے، جس کی سروس لائف قدرے کم ہے لیکن روایتی معیاری کام کے حالات کے لیے مکمل طور پر قابل ہے۔

• مکمل کوریج کے لیے متنوع مشتق ماڈل: مکمل پروڈکٹ لائن اپ مختلف درستگی اور بوجھ کے تقاضوں کو پورا کرنے کے لیے متعدد رہنمائی اقسام کا احاطہ کرتا ہے:

• CY1B: بنیادی قسم بغیر رہنمائی کے ڈھانچے اور بڑھتے ہوئے سطح کے، جس کے لیے بیرونی گائیڈ ریلز اور ڈوئل اینڈ بریکٹ کی ضرورت ہوتی ہے۔

• CY1S: بلٹ ان سلائیڈنگ بیئرنگ کے ساتھ سلائیڈ گائیڈ کی قسم، بیرونی گائیڈ کے بغیر لائٹ لوڈ آپریشن کو سپورٹ کرتی ہے۔

• CY1L: انتہائی ہموار سلائیڈنگ کے ساتھ بال بیئرنگ گائیڈ کی قسم اور مستحکم ہائی فریکوئنسی حرکت کے لیے بوجھ کی صلاحیت میں اضافہ۔

• CY1H: درست منتقلی کے منظرناموں کے لیے بہترین ریپیٹ پوزیشننگ کی درستگی کے ساتھ اعلی درستگی کی رہنمائی کی قسم۔

• CY1F: کم پروفائل پتلی قسم جس کی مجموعی اونچائی 29% کم ہے، الٹرا کمپیکٹ آلات کی تنصیب کی جگہوں کے لیے بالکل موزوں ہے۔


• معیاری بفر اور اختیاری تیز رفتار کنفیگریشن: معیاری ڈبل اینڈ ربڑ بفر مؤثر طریقے سے آپریٹنگ اثر کو جذب کرتے ہیں اور چلنے والے شور کو کم کرتے ہیں۔ اختیاری بیرونی ہائیڈرولک بفرز درمیانے درجے کی تیز رفتار سائیکلک کام کرنے کے حالات کے لیے 500mm/s کی زیادہ سے زیادہ رفتار پر مستحکم آپریشن کی حمایت کرتے ہیں۔

• مقناطیسی سوئچز کی وسیع مطابقت: سلنڈر باڈی پر محفوظ یونیورسل سوئچ گرووز D-M9 سیریز اور D-A9 سیریز کے مقناطیسی سوئچز کے ساتھ مطابقت رکھتے ہیں، جو صوابدیدی پوزیشن کی تنصیب اور لچکدار اسٹروک سگنل فیڈ بیک کی اجازت دیتے ہیں۔

ماڈل کوڈنگ کا مکمل اصول

ماڈل کی مثالیں: CY1B20-500 | CY1S40-800-M9PL

معیاری آرڈر ریفرنس کی مثالیں۔

• CY1B20-500: 20mm بور، 500mm سٹروک، بنیادی قسم بغیر مقناطیسی سوئچ کے

• CY1S40-800-M9PL: 40mm بور، 800mm سٹروک، مقناطیسی پوزیشن سوئچ کے ساتھ سلائیڈ گائیڈ کی قسم

بنیادی تکنیکی وضاحتیں (20℃ معیاری حالت)

1. بنیادی عمومی وضاحتیں

• آپریشن موڈ: ڈبل ایکٹنگ مقناطیسی یوگمن غیر رابطہ ہم وقت ساز ٹرانسمیشن

• کام کرنے والا سیال: کمپریسڈ ہوا (تیل سے پاک آپریشن کا معیار)

• محیطی درجہ حرارت: 5~60℃ (کوئی کام کرنے کا ماحول منجمد نہیں)

• ورکنگ پریشر کی حد: 0.18~0.7MPa؛ پروف پریشر: 1.05MPa

• معیاری آپریٹنگ سپیڈ: 50~500mm/s

• بفر موڈ: معیاری ڈبل اینڈ ربڑ بفر؛ تیز رفتار منظرناموں کے لیے اختیاری بیرونی ہائیڈرولک بفر

• مقناطیسی ہولڈنگ فورس: 49~2450N (بور کے سائز کے ساتھ بتدریج بڑھتا ہے)

2. کلیدی پرفارمنس پیرامیٹر چارٹ (@0.5MPa)

بنیادی ترتیب اور انتخاب کے رہنما خطوط

1. بوجھ اور زور سے بور سائز کا انتخاب

• φ6~φ15 (مائکرو لائٹ ڈیوٹی): ≤2.5kg کے بوجھ کے لیے موزوں، چھوٹے الیکٹرانک پریزیشن آلات میں شارٹ اسٹروک پریزیشن اجزاء کی منتقلی کے لیے وقف ہے۔

• φ20~φ32 (جنرل لائٹ ڈیوٹی): 4~10kg لائٹ بوجھ کے ساتھ مماثل، عام خودکار پروڈکشن لائنوں میں روایتی لانگ اسٹروک پشنگ اور پلنگ آپریشنز (≤1000mm) کے لیے مثالی۔

• φ40~φ63 (میڈیم ڈیوٹی): 16 ~ 40 کلو گرام درمیانے بوجھ کے منظرناموں کے لیے قابل اطلاق، پیکنگ اور لاجسٹکس آٹومیشن آلات میں لانگ اسٹروک ہینڈلنگ اور ہائی فریکوئنسی سائیکلک ورکنگ کنڈیشنز کے لیے بالکل موزوں ہے۔

2. ماڈل اور گائیڈنگ سسٹم کا انتخاب

• CY1B بنیادی قسم: سب سے زیادہ سرمایہ کاری مؤثر ماڈل جس میں کوئی بلٹ ان گائیڈنگ ڈھانچہ نہیں ہے۔ بیرونی لکیری گائیڈ ریل لازمی ہیں، جو بجٹ کے لحاظ سے حساس منصوبوں اور مخصوص گائیڈنگ ڈھانچے والے آلات کے لیے موزوں ہیں۔

• CY1S سلائیڈ گائیڈ کی قسم: بلٹ ان سلائیڈنگ بیئرنگ گائیڈ سے لیس، ہلکے بوجھ (≤10kg) کے لیے کسی بیرونی معاون گائیڈ کی ضرورت نہیں، سادہ تنصیب اور وسیع آفاقیت کی خاصیت۔

• CY1L بال بیئرنگ گائیڈ کی قسم: انتہائی کم سلائیڈنگ مزاحمت اور توسیعی سروس لائف کے ساتھ اعلی درستگی والے بال بیئرنگ ڈھانچے کو اپناتا ہے، خاص طور پر تیز رفتار اور ہائی فریکوئنسی چکراتی کام کے حالات کے لیے ڈیزائن کیا گیا ہے۔

• CY1H اعلی صحت سے متعلق قسم: درست لکیری گائیڈنگ میکانزم کے ساتھ تشکیل شدہ، ±0.02mm تک دہرانے والی پوزیشننگ کی درستگی کو حاصل کرنا، اعلی درستگی کی پوزیشننگ اور مائیکرو فاصلاتی منتقلی کے منظرناموں کے لیے قابل اطلاق۔

• CY1F کم پروفائل کی قسم: 29% کم ہونے والی مجموعی اونچائی کے ساتھ بہتر بنایا گیا پتلا ڈھانچہ، کمپیکٹ خودکار آلات کے لیے محدود عمودی تنصیب کی جگہ کا مسئلہ حل کرتا ہے۔

3. ماحولیات اور فنکشنل کنفیگریشن کا انتخاب

• صاف ماحول کی موافقت: زیرو لیکیج اور دھول سے پاک غیر رابطہ مقناطیسی ٹرانسمیشن ڈیزائن حفظان صحت کے پیداواری معیارات پر پورا اترتا ہے۔ CY1S اور CY1L ماڈلز کو طویل المدت کلین روم آپریشن کے لیے ترجیح دی جاتی ہے۔

• ہائی سپیڈ ورکنگ کنڈیشن اپ گریڈ: اختتامی اثر کو ختم کرنے کے لیے بیرونی ہائیڈرولک بفرز سے لیس کریں، 500mm/s تک مسلسل آپریشن کی رفتار کو مستحکم طور پر سپورٹ کریں۔

• صحت سے متعلق پوزیشن کی رائے: ملٹی پوائنٹ اسٹروک پوزیشننگ اور ریئل ٹائم سگنل آؤٹ پٹ کو محسوس کرنے کے لیے D-M9 سیریز یا D-A9 سیریز کے مقناطیسی سوئچز سے میچ کریں۔

عام صنعتی درخواست کے منظرنامے۔

• صاف کمرے کے مواد کی منتقلی: صفر آلودگی مقناطیسی کپلنگ ڈھانچہ وسیع پیمانے پر سیمی کنڈکٹر اور LCD ڈسٹ فری ورکشاپس میں طویل فاصلے تک مواد کی ہینڈلنگ کے لیے استعمال ہوتا ہے، صاف کام کرنے والے ماحول کی ثانوی آلودگی سے بچتا ہے۔

• پیکیجنگ لائن ورک پیس کی نقل مکانی: اعلی لاگت کی کارکردگی کا ڈیزائن کھانے اور دواسازی کی پیکیجنگ کے سامان میں ہلکے اور درمیانے درجے کے کام کے پیسوں کو طویل اسٹروک کو دھکیلنے اور کھینچنے کے لیے ڈھالتا ہے، جس میں کم ناکامی کی شرح اور روزمرہ کی سادہ دیکھ بھال ہوتی ہے۔

• خودکار آلات کے دروازے کا کنٹرول: راڈ لیس کمپیکٹ ڈھانچہ بیرونی تنصیب کی جگہ کو بچاتا ہے، جو آلات کے حفاظتی دروازوں اور دھول کی ڈھال کے طویل اسٹروک کو کھولنے اور بند کرنے کے لیے موزوں ہے۔

• لانگ اسٹروک اسمبلی لائن پوزیشننگ: 1~1.5m الٹرا لانگ اسٹروک کے اندر مستحکم درست پوزیشننگ حاصل کرنے کے لیے مماثل گائیڈنگ ماڈیولز کے ساتھ تعاون کرتا ہے، پیداوار لائنوں کے مسلسل چکراتی پوزیشننگ کے مطالبات کو پورا کرتا ہے۔

• اقتصادی متبادل حل: بجٹ کے محدود آٹومیشن پروجیکٹس میں اعلی قیمت والی CY3 سیریز کے لیے ایک مثالی لاگت میں کمی کا متبادل، جو طویل اسٹروک لکیری ڈرائیونگ کی بنیادی ضروریات کو مکمل طور پر پورا کرتا ہے۔

CY1 بمقابلہ CY3 سیریز بنیادی کارکردگی کا موازنہ

تین قدمی فوری انتخاب گائیڈ

1۔ بور کے سائز کی تصدیق: حفاظتی عنصر ≥2 کے ساتھ بوجھ کے وزن کی بنیاد پر مطلوبہ زور کا حساب لگائیں۔ تجویز کردہ اصول: ≤2.5kg → φ15; 4~10 کلوگرام → φ32; 16~40 کلوگرام → φ63۔

2. ماڈل کی قسم کی تصدیق: انتہائی کم بجٹ کے لیے CY1B کا انتخاب کریں۔ CY1S لائٹ لوڈ گائیڈ فری انسٹالیشن کے لیے۔ تیز رفتار ہائی فریکوئنسی آپریشن کے لیے CY1L؛ اعلی درستگی پوزیشننگ کے مطالبات کے لیے CY1H۔

3۔ اسٹروک کی تفصیلات کی تصدیق: روایتی استعمال کے لیے معیاری 50~1000mm سٹروک منتخب کریں۔ درمیانی لمبی دوری کی ڈرائیونگ کے مطالبات کے لیے 1500 ملی میٹر تک اختیاری بڑھا ہوا اسٹروک۔

ایک جملے کا خلاصہ

     SOLH CY1 سیریز کا کلاسک میگنیٹک کپلنگ راڈ لیس سلنڈر متنوع گائیڈنگ ماڈلز کے ساتھ ایک اقتصادی زیرو لیکیج کلین ایکچوایٹر ہے، جو کہ لائٹ میڈیم لوڈ جنرل آٹومیشن اور کلین روم آلات کے لیے بجٹ کے موافق بنیادی لانگ اسٹروک لکیری ڈرائیونگ سلوشن کے طور پر کام کرتا ہے۔
