CM2 / CDM2 سیریز سٹینلیس سٹیل منی سلنڈر (ڈبل / سنگل ایکٹنگ)

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

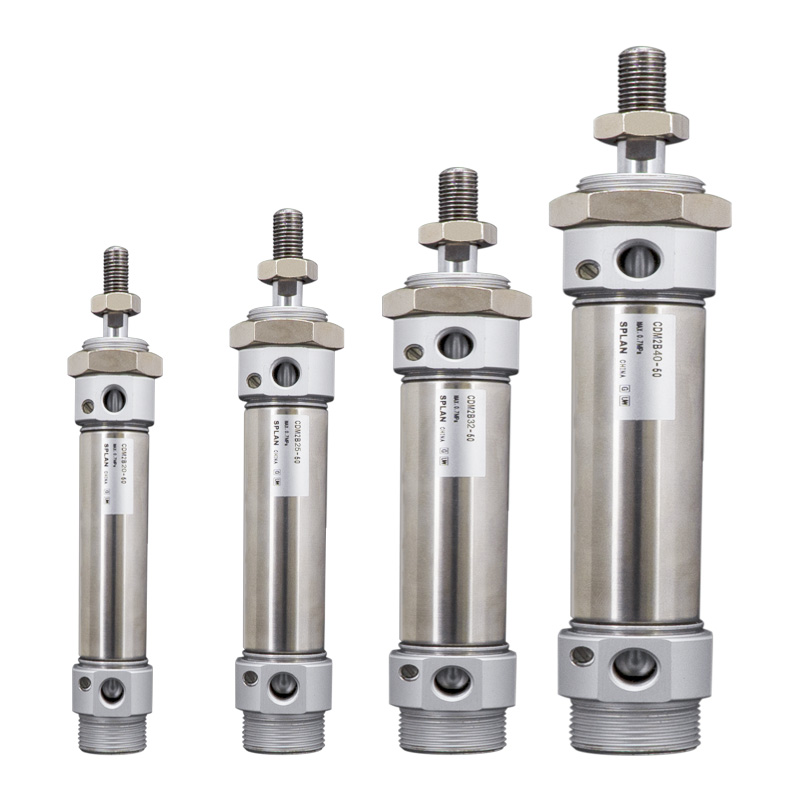

     SOLH CM2/CDM2 JIS B 8356 معیاری گول سٹینلیس سٹیل سلنڈرز ہیں، بور کا سائز φ20/25/32/40mm۔ کارکردگی مائیکرو منی سلنڈر اور معیاری سلنڈروں کے درمیان پوزیشن میں ہے۔ بنیادی فوائد: سنکنرن مزاحمت، طویل سروس کی زندگی، متنوع بڑھتے ہوئے اختیارات، کمپیکٹ میڈیم تھرسٹ آؤٹ پٹ۔ خوراک، دواسازی، الیکٹرانکس، پیکیجنگ اور صاف آٹومیشن میڈیم لوڈ اسٹیشنوں کے لیے وسیع پیمانے پر اپنایا گیا۔

بنیادی ڈھانچہ اور ڈیزائن کی خصوصیات

   1. معیاری: JIS B 8356 کے مطابق، عالمگیر بڑھتے ہوئے طول و عرض کے ساتھ گول باڈی۔

   2. مواد: 304 سٹینلیس سٹیل بیرل، پسٹن راڈ اور اینڈ کیپس، مورچا پروف، مرطوب، کمزور تیزاب، کمزور الکلی اور صاف ماحول کے خلاف مزاحم۔

   3. ساخت: دھاگوں سے بند کیپس، سیدھی گول آؤٹ لائن، اعلی مکینیکل طاقت اور آسان دیکھ بھال۔

   4. آپریشن متغیرات

     -- CM2B ڈبل ایکٹنگ: دونوں سروں پر ہوا کی فراہمی، سب سے مشہور معیاری ماڈل

     --CM2S/CM2T سنگل ایکٹنگ: S=بہار کی واپسی؛ T = موسم بہار میں توسیع، ایئر کٹ آف کے بعد خودکار ری سیٹ

     --CM2W ڈبل راڈ: راڈ دونوں طرف بڑھا ہوا، ہم وقت ساز حرکت، مؤثر سفر دوگنا

     -- CM2K نان روٹیٹنگ راڈ: ہیکساگونل پسٹن راڈ، عین مطابق پوزیشننگ کے لیے اینٹی ٹوئسٹ

   5. کشن: معیاری ربڑ کشن؛ تیز رفتاری کے تحت اثر شور کو کم کرنے کے لیے ایئر کشن (لاحقہ A) اختیاری۔

   6. سگ ماہی: تیل کے ذخائر کی نالی کے ساتھ کم رگڑ دو طرفہ مہر۔ کم ابتدائی دباؤ، تیل سے پاک آپریشن، سروس لائف ≥8 ملین سائیکل۔

   7. پوزیشن کا پتہ لگانا: CDM2 ورژن بلٹ میں مقناطیسی رنگ سے لیس، پسٹن پوزیشن کے تاثرات کے لیے M9B/A93/Z73 مقناطیسی سوئچ کے ساتھ مطابقت رکھتا ہے۔

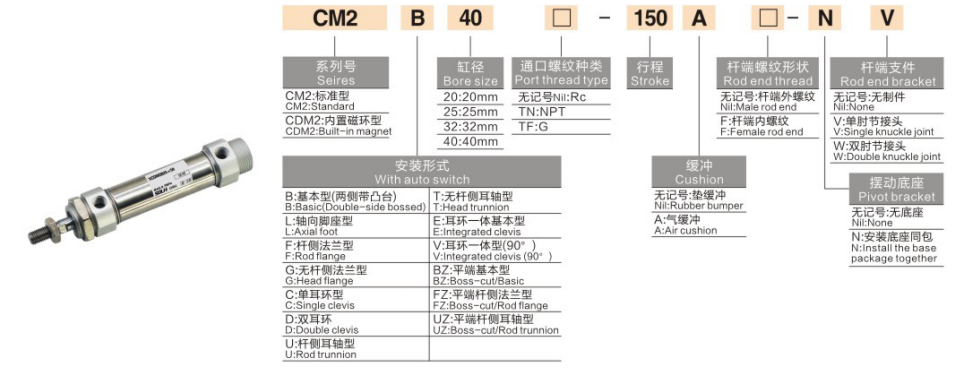

ماڈل کوڈنگ کا مکمل اصول

   1. ماڈل کی مثال: CDM2B20-100A-B

   2. معیاری آرڈر ریفرنس کی مثالیں۔

     -- CDM2B25-50-B：Bore25، سٹروک 50، ڈبل ایکٹنگ، بلٹ ان مقناطیس، ربڑ کا کشن

     -- CDM2S32-75-B：Bore32، سٹروک 75، سنگل ایکٹنگ اسپرنگ ریٹرن

     -- CDM2K40-100-B: بور 40، اسٹروک 100، غیر گھومنے والی ہیکساگونل پسٹن راڈ

یونیورسل کور تکنیکی وضاحتیں

تھیوریٹیکل تھرسٹ اینڈ پل فورس @0.5MPa (سنگل راڈ، یونٹ: این)

   1. ڈبل ایکٹنگ CM2B

   2. سنگل ایکٹنگ CM2S (بہار کی واپسی @0.5MPa)

بڑھتے ہوئے فارم اور مشتق ماڈل

   1. بڑھتے ہوئے اختیارات

     --B بنیادی قسم: اینڈ کیپ تھریڈز کے ذریعے براہ راست تنصیب (سب سے عام)

     --ایل فٹ ماؤنٹ: محوری فٹ بریکٹ فکسنگ

     -- F/G فلانج: راڈ سائیڈ فلانج/ ہیڈ سائیڈ فلانج

     -- C/D کلیوس: سنگل کلیویس/ڈبل کلیویس

     -- ای ٹرنیئن: سوئنگ موشن کے لیے ہیڈ سائیڈ ٹرنیئن

   3. اہم مشتق سیریز

     -- CDM2B: بلٹ میں مقناطیس کے ساتھ معیاری ڈبل ایکٹنگ

     --CDM2S/T: سنگل ایکٹنگ بہار کی واپسی/موسم بہار کی توسیع

     -- CDM2W: ڈبل راڈ ڈبل ایکٹنگ

     -- CDM2K: غیر گھومنے والی ہیکساگونل پسٹن راڈ

     -- CDM2R: محدود محوری جگہ کے لیے سلم ڈائریکٹ ماؤنٹ ورژن

3-اسٹیپ فاسٹ سلیکشن گائیڈ

   1. بور کا انتخاب: مطلوبہ زور اور افقی بوجھ کا حساب لگائیں، ریزرو ≥50% حفاظتی مارجن؛ میڈیم لوڈ ایپلی کیشنز کے لیے ترجیحی طور پر CM2 کو منتخب کریں۔

   2. اسٹروک کی تصدیق: 10~20 ملی میٹر اضافی سفری مارجن شامل کریں۔ زیادہ سے زیادہ اسٹروک: ڈبل ایکٹنگ ≤300mm، سنگل ایکٹنگ ≤100mm۔

   3. ترتیب ملاپ

     -- آپریشن: ڈبل ایکٹنگ → B؛ واحد اداکاری بہار کی واپسی → S؛ مخالف موڑ کی ضرورت → K

     -- کشن: تیز رفتار باہمی حرکت کے لیے لاحقہ A (ایئر کشن) شامل کریں

     -- پوزیشن فیڈ بیک: CDM2 مقناطیس سے لیس ماڈل کا انتخاب کریں، M9B/A93 مقناطیسی سوئچز سے میچ کریں

ایک جملے کا خلاصہ

     SOLH CM2/CDM2 JIS اسٹینڈرڈ سٹینلیس سٹیل راؤنڈ نیومیٹک سلنڈر درآمد شدہ CM2 سیریز کے ساتھ مکمل طور پر قابل تبادلہ ہے، جو ڈبل ایکٹنگ، سنگل ایکٹنگ، ڈبل راڈ اور نان روٹیٹنگ راڈ ویریئنٹس میں دستیاب ہے، متعدد ماؤنٹنگ آپشنز، مثالی میڈیم تھرسٹ لکیری ایکچیویٹر فوڈ، میڈیکل اور الیکٹرانک آلات کے لیے کلین اکیوئیٹر۔
