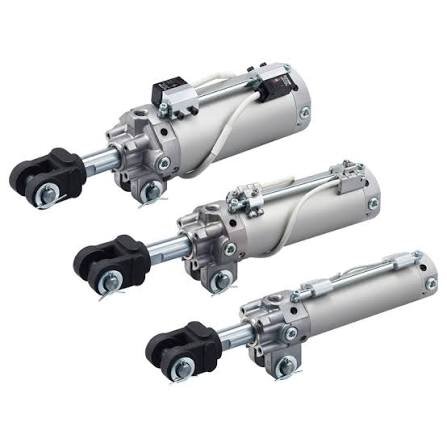

CKG1 (CKP1) سیریز کلیمپ سلنڈر | اینٹی میگنیٹک سوئچز کے ساتھ راڈ ماونٹڈ ہیوی ڈیوٹی سلنڈر

برانڈ: SOLH از رچج ٹیکنالوجی

1. پروڈکٹ کا جائزہ اور بنیادی ساختی فرق

     SOLH CKG1/CKP1 سیریز چھڑی سے لگے ہوئے ہیوی ڈیوٹی کلیمپنگ سلنڈر ہیں جو خاص طور پر ویلڈنگ اور مضبوط مقناطیسی مداخلت کے ماحول کے لیے بنائے گئے ہیں۔ 50 ملی میٹر سے 200 ملی میٹر تک کے معیاری اسٹروک کے ساتھ بور سائز φ40/50/63 ملی میٹر میں دستیاب ہے، یہ سیریز اصل مخالف مضبوط مقناطیسی فیلڈ مقناطیسی سوئچز سے لیس ہے جو 3 سمت بڑھنے کی حمایت کرتی ہے۔ کمپیکٹ ہلکا پھلکا ڈھانچہ، شدید مقناطیسی مداخلت کے تحت مستحکم آپریشن، ہیوی کلیمپنگ فورس اور ایڈجسٹ موشن اسپیڈ، یہ آرک ویلڈنگ/اسپاٹ ویلڈنگ فکسچر، مشین ٹول فکسنگ اور خودکار ہیوی لوڈ کلیمپنگ اسٹیشنوں پر بالکل لاگو ہوتا ہے۔ سیریز کو دو ماڈلز میں تقسیم کیا گیا ہے: CKG1 معیاری بلٹ ان میگنیٹک رِنگز کے ساتھ اور CKP1 ہائی پاور بلٹ ان میگنیٹک رِنگز کے ساتھ مختلف اینٹی میگنیٹک ضروریات کے لیے۔

1.1 سیریز فنکشنل ڈویژن

     • CKG1 (معیاری مقناطیسی رنگ): D-P3DWA / D-P4DW مخالف مقناطیسی سوئچ کے ساتھ مماثل۔ عام مضبوط مقناطیسی ماحول اور آرک ویلڈنگ سپلیش پروف منظرناموں کے لیے موزوں ہے۔ اختیاری سپلیش پروف کوڈز: -XC88/-XC89/-XC91، روایتی ویلڈنگ سٹیشنوں کے لیے سرمایہ کاری مؤثر اور مستحکم اینٹی مداخلت کارکردگی فراہم کرتے ہیں۔

    • CKP1 (ہائی پاور میگنیٹک رنگ): بہتر بلٹ میں مضبوط مقناطیسی حلقوں سے لیس اور D-P79WSE/D-P74L/Z اعلیٰ درجے کے اینٹی مقناطیسی سوئچز کے ساتھ ہم آہنگ۔ یہ مضبوط مخالف مقناطیسی مداخلت کی صلاحیت اور زیادہ مستحکم سگنل انڈکشن فراہم کرتا ہے، جو اعلی مقناطیسی فیلڈ اور ہائی فریکوئنسی ویلڈنگ کے کام کرنے کے حالات کے لیے مثالی ہے۔

1.2 منفرد راڈ ماونٹڈ ڈھانچہ

     مقناطیسی سوئچ ماؤنٹنگ راڈ کو پسٹن راڈ سائیڈ پر مکمل طور پر ڈیزائن کیا گیا ہے، جو 3 سمت کی تنصیب (اوپر/بائیں/دائیں) کو سپورٹ کرتا ہے۔ ایمبیڈڈ لے آؤٹ کومپیکٹ ویلڈنگ فکسچر لے آؤٹ میں لچکدار وائرنگ اور مستحکم سگنل کا پتہ لگانے کو یقینی بناتے ہوئے، فکسچر میں مداخلت اور مکینیکل تصادم سے بچتا ہے۔

1.3 کومپیکٹ اپ گریڈ اور قابل تبادلہ ڈیزائن

     آپٹمائزڈ سلنڈر باڈی سٹرکچر CKP1-40 ماڈل کے لیے مجموعی لمبائی کو 7 ملی میٹر تک چھوٹا کرتا ہے، مجموعی وزن میں 7% کمی کے ساتھ۔ φ63-150mm ماڈل کا وزن صرف 1.82kg ہے۔ روایتی پرانی قسم کے CK1 سیریز کے ساتھ مکمل طور پر قابل تبادلہ تنصیب کے طول و عرض، فکسچر ڈھانچے میں ترمیم کیے بغیر براہ راست تبدیلی اور اپ گریڈ کا احساس۔

1.4 ہیوی ڈیوٹی اور پائیدار کارکردگی

     مستحکم کلیمپنگ اور ریلیز موشن کے لیے معیاری ڈبل اینڈ ایئر بفر کے ساتھ ڈبل ایکٹنگ دو طرفہ قابل کنٹرول ڈھانچہ کو اپناتا ہے۔ پسٹن راڈ سخت کروم پلیٹنگ ٹریٹمنٹ سے گزرتا ہے، اور سلنڈر باڈی سخت انوڈائزنگ عمل کو اپناتی ہے، بہترین لباس مزاحمت اور اثر مزاحمت کا احساس کرتے ہوئے تیل سے پاک ڈیزائن صاف ماحول اور کم دیکھ بھال کے ساتھ سخت ویلڈنگ کے کام کرنے والے حالات کے مطابق ہوتا ہے۔

2. مکمل ماڈل نام کے اصول اور آرڈر کی مثالیں۔

  1. عام ماڈل کی مثالیں۔: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. معیاری آرڈر کی مثالیں۔

     • CKG1 معیاری مقناطیسی ترتیب: CKG1A63-50YZ-P4DWL (معیاری مقناطیسی رنگ، 16.5 ملی میٹر آنکھ کی چوڑائی، φ63 بور، 50 ملی میٹر اسٹروک، راڈ ماونٹڈ، P4DWL اینٹی میگنیٹک سوئچ کے ساتھ)

     • CKP1 ہائی پاور میگنیٹک کنفیگریشن: CKP1B40-75Z-P79WSE (ہائی پاور میگنیٹک رِنگ، 19.5 ملی میٹر ہیوی ڈیوٹی آئی چوڑائی، φ40 بور، 75 ملی میٹر اسٹروک، راڈ ماونٹڈ، P79WSE ہائی گریڈ اینٹی میگنیٹک سوئچ کے ساتھ)

3. عمومی تکنیکی پیرامیٹرز (20℃، 0.5MPa معیاری حالت)

  3.1 بنیادی تفصیلات

     • آپریشن موڈ: ڈبل ایکٹنگ (دو طرفہ قابل کنٹرول کلیمپنگ / ریلیزنگ)

     • ورکنگ پریشر کی حد: 0.05~1.0MPa؛ پروف پریشر: 1.5MPa

     • محیطی درجہ حرارت: -10℃~60℃ (مقناطیسی سوئچ کے ساتھ)؛ -10℃~70℃ (بغیر سوئچ)

     • پسٹن آپریٹنگ سپیڈ: 50~300mm/s (تھریڈ سپیڈ ریگولیشن، غیر پھیلا ہوا سلنڈر باڈی)

     • بفر موڈ: معیاری ڈبل اینڈ ایئر بفر؛ اختیاری بڑھا ہوا ڈبل ​​اینڈ ایئر بفر (-X1515)

     • چکنا موڈ: تیل سے پاک آپریشن

     • مقناطیسی سوئچ کی خصوصیت: پیشہ ورانہ مخالف مضبوط مقناطیسی فیلڈ ڈیزائن، خصوصی 3 سمت راڈ ماونٹڈ تنصیب

3.2 نظریاتی کلیمپنگ فورس (یونٹ: kN @0.5MPa)

3.3 پروڈکٹ کا وزن (یونٹ: کلوگرام @ 100 ملی میٹر اسٹروک)

4. مخالف مضبوط مقناطیسی سوئچ میچنگ (راڈ ماونٹڈ قسم کا بنیادی فائدہ)

     تنصیب اور ماحولیاتی فوائد: انٹیگریٹڈ سوئچ راڈ کا ڈھانچہ صوابدیدی 3 سمتوں کی تنصیب کی حمایت کرتا ہے، مؤثر طریقے سے ویلڈنگ سلیگ کے جمع ہونے اور فکسچر مکینیکل مداخلت سے گریز کرتا ہے۔ مماثل سوئچ پیشہ ورانہ سپلیش پروف اور ڈسٹ پروف ڈیزائن کو اپناتے ہیں، مستحکم اور قابل اعتماد سگنل آؤٹ پٹ کے ساتھ سخت اور پیچیدہ ویلڈنگ کے کام کرنے والے ماحول کو مکمل طور پر اپناتے ہیں۔

5. عام درخواست کے منظرنامے۔

     • ویلڈنگ فکسچر اسٹیشنز: آرک ویلڈنگ اور اسپاٹ ویلڈنگ ورک پیس کلیمپنگ، سپلیش پروف پوزیشننگ اور ویلڈنگ ٹولنگ فکسنگ کے لیے خصوصی۔ پروفیشنل اینٹی میگنیٹک اور اینٹی سپلیش ڈیزائن مضبوط مقناطیسی ماحول کی ویلڈنگ میں سگنل ڈرفٹ اور ناکامی کے مسائل کو حل کرتا ہے۔

     • مشین ٹول اور مشینی مرکز: ہیوی-لوڈ ورک پیس فکسنگ، مولڈ کلیمپنگ اور شارٹ اسٹروک عین مطابق پوزیشننگ پر لاگو ہوتا ہے۔ ہائی کلیمپنگ فورس اور بہترین اینٹی ڈیفلیکشن صلاحیت مستحکم پروسیسنگ رواداری کو یقینی بناتی ہے۔

     • خودکار ہیوی ڈیوٹی اسٹیشنز: بھاری پیلیٹ کلیمپنگ، ٹرانسفر محدود کرنے اور فلپنگ میکانزم پوزیشننگ کے لیے موزوں ہے۔ یہ ماحولیاتی مداخلت کی مضبوط مزاحمت کے ساتھ مستقل اور مستحکم چکری کارروائی فراہم کرتا ہے۔

     • مضبوط مقناطیسی فیلڈ ورکنگ ایریاز: الیکٹرو میگنیٹس کے ساتھ مماثل اسٹیشنوں کے لیے بہترین، ہائی فریکوئنسی موٹرز کے قریب کلیمپنگ اور مضبوط مقناطیسی مداخلت والے زون میں پوزیشننگ۔ وقف شدہ اینٹی میگنیٹک سوئچ 100% قابل اعتماد پوزیشن سگنل کی ضمانت دیتے ہیں۔

6. CKG1 بمقابلہ CKP1 سیریز کا فوری موازنہ

7. 3-مرحلہ فوری انتخاب گائیڈ

   1۔ بور سائز کا انتخاب: اصل کلیمپنگ بوجھ کی بنیاد پر بور کا سائز منتخب کریں۔ اصول پر عمل کریں: نظریاتی کلیمپنگ فورس ≥ اصل بوجھ × 1.5 حفاظتی عنصر۔ ہلکے بوجھ کے لیے φ40، درمیانے بوجھ کے لیے φ50، بھاری بوجھ کے کام کرنے کے حالات کے لیے φ63۔

   2. اسٹروک سلیکشن: معیاری اسٹروک کی رینج 50mm سے 200mm تک ہوتی ہے۔ کلیمپنگ ایکشن کے دوران مکینیکل مداخلت کو روکنے کے لیے ورک پیس کی اونچائی کے مطابق 5~10 ملی میٹر اضافی اسٹروک مارجن محفوظ کریں۔

   3۔ کنفیگریشن میچنگ

￮ مقناطیسی رنگ اور سوئچ: عام ویلڈنگ کے ماحول کے لیے CKG1 + P4DW کا انتخاب کریں۔ اعلی تعدد اور اعلی مداخلت والے ویلڈنگ اسٹیشنوں کے لیے CKP1 + P79WSE کو منتخب کریں۔

￮ آنکھ کی چوڑائی کی تفصیلات: C=12.5mm تنگ تنصیب کی جگہ کے لیے؛ معیاری عام استعمال کے لیے A=16.5mm؛ B=19.5mm ہیوی لوڈ کلیمپنگ منظرناموں کے لیے۔

ایک جملے کا خلاصہ

     SOLH CKG1/CKP1 سیریز راڈ ماونٹڈ ہیوی ڈیوٹی کلیمپ سلنڈرز ویلڈنگ کی صنعتوں کے لیے پیشہ ورانہ اینٹی میگنیٹک نیومیٹک حل ہیں، جن میں 3 ڈائریکشن سوئچ انسٹالیشن، آئل فری آپریشن، معیاری ایئر بفر اور قابل تبادلہ انسٹالیشن سائز شامل ہیں۔ CKG1 لاگت سے مؤثر اینٹی AC مقناطیسی کارکردگی فراہم کرتا ہے، جبکہ اپ گریڈ شدہ CKP1 اعلی AC/DC اینٹی مداخلت کی صلاحیت فراہم کرتا ہے، جو کہ پیچیدہ مضبوط مقناطیسی اور ویلڈنگ کے ماحول میں مستحکم بھاری کلیمپنگ کے لیے مثالی ہے۔
