برانڈ: SOLH از رچج ٹیکنالوجی

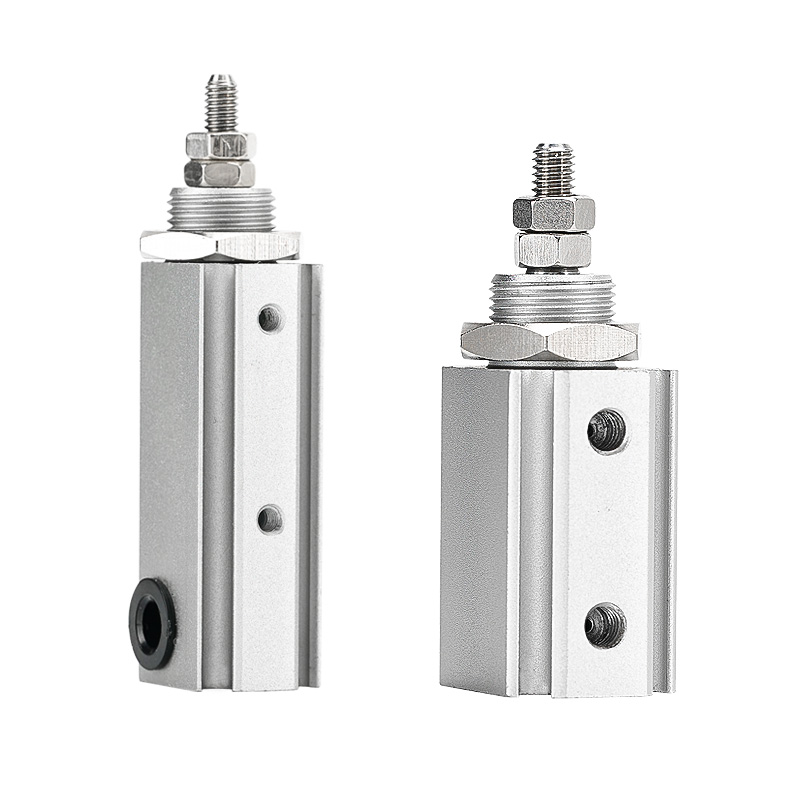

SOLH CJP2 سیریز کمپیکٹ ڈبل ایکٹنگ پن سلنڈر ہے۔ بنیادی فوائد: انتہائی مختصر جسم، ہلکا پھلکا ڈھانچہ، مستحکم دو طرفہ زور اور قابل اعتماد اعلی تعدد آپریشن۔ محدود جگہ، درمیانے مائیکرو بوجھ اور ہائی سائیکل آٹومیٹڈ اسٹیشنوں کے اندر دو طرفہ درستگی سے پش پل موومنٹ کے لیے ڈیزائن کیا گیا ہے۔ یہ مائیکرو دو طرفہ لکیری ڈرائیونگ ایپلی کیشنز کے لیے مرکزی دھارے کا ماڈل ہے۔
--ڈرائیو موڈ: ڈبل ایکٹنگ (اسٹروک کو بڑھانا اور پیچھے ہٹانا دونوں کے لیے ہوا کی فراہمی)۔ بور کی حد: Ø4/6/10/16mm، مائیکرو سے چھوٹے پے لوڈز کو کور کرنا۔
-- ساخت: ایلومینیم کا ایکسٹروڈڈ باڈی (روایتی پیتل کے ورژن سے اپ گریڈ کیا گیا)، 55% ~ 65% ہلکا وزن۔ اثر اور شور کو کم کرنے کے لیے دونوں سروں پر ربڑ کے کشن سے لیس۔
-- ورسٹائل ماؤنٹنگ: 6 ماؤنٹنگ کنفیگریشن دستیاب ہیں: بنیادی قسم، پینل ماؤنٹ، فلینج ماؤنٹ، فٹ ماؤنٹ، ٹرنیئن ماؤنٹ اور کلیویس ماؤنٹ ملٹی اورینٹیشن انسٹالیشن کے لیے۔
-- سینسر کی مطابقت: مقناطیسی رنگ کے ساتھ بنی تمام وضاحتیں، دو مقناطیسی سوئچز کی تنصیب کی حمایت کرتی ہیں، بشمول کم سے کم Ø4 بور اور 5 ملی میٹر اسٹروک بغیر اضافی بریکٹ۔
- مواد اور سگ ماہی: سخت انوڈائزڈ ایلومینیم + این بی آر سیل، تیل سے پاک آپریشن، صاف یا قدرے تیل والے ماحول کے لیے موزوں۔ مکینیکل سروس لائف ≥3 ملین سائیکل۔

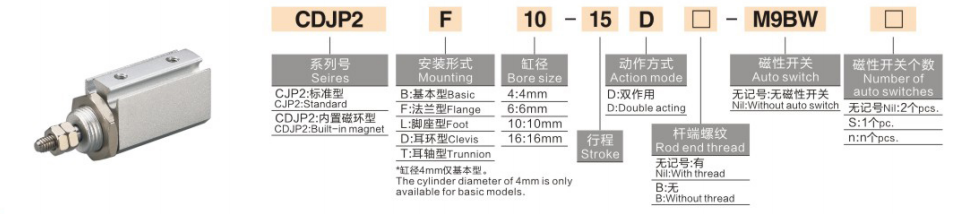

1. ماڈل کی مثال: CDJP2B10-15D-M9B
|
طبقہ |
کوڈ |
تعریف |
| CJP2 / CDJP2 |
سیریز کوڈ |
CJP2 = مقناطیسی انگوٹھی کے بغیر CDJP2 = بلٹ ان مقناطیسی انگوٹھی |
| B/F/L/T |
ماؤنٹ کی قسم |
بی = بنیادی؛ F=پینل ماؤنٹ؛ L=Flange؛ T = فٹ ماؤنٹ |
|
10 |
بور کا سائز (ملی میٹر) |
Ø4/6/10/16 |
|
15 |
معیاری اسٹروک (ملی میٹر) |
5/10/15/20/25/30 |
|
D |
ایکشن کوڈ |
D = ڈبل ایکٹنگ (فکسڈ مارکنگ) |
| -M9B |
مقناطیسی سوئچ |
اختیاری، دو طرفہ پوزیشن کا پتہ لگانے کے لیے 2 سوئچ کو سپورٹ کریں۔ |
2. معیاری آرڈر ریفرنس کی مثالیں۔
--CJP2B6-20D: بور 6، اسٹروک 20، ڈبل ایکٹنگ بنیادی قسم، کوئی مقناطیسی انگوٹھی نہیں
-- CDJP2F4-10D: بور 4، اسٹروک 10، پینل ماؤنٹ، بلٹ میں مقناطیسی رنگ
-- CDJP2B16-30D-2M9B：بور 16، اسٹروک 30، بنیادی قسم، دو M9B سوئچز سے لیس
|
پیرامیٹر آئٹم |
Ø4 |
Ø6 |
Ø10 |
Ø16 |
| بور (ملی میٹر) |
4 |
6 |
10 |
16 |
| معیاری اسٹروک (ملی میٹر) |
5/10/15/20 |
5/10/15/20/25/30 |
5/10/15/20/25/30 |
5/10/15/20/25/30 |
| آپریٹنگ پریشر (MPa) |
0.15~0.7 |
0.12~0.7 |
0.06~0.7 |
0.06~0.7 |
| زور @0.5MPa (N) |
توسیع کریں: 6.3؛ واپس لینا: 5.4 |
توسیع کریں: 14.1؛ واپس لینا: 12.4 |
توسیع: 39.3؛ واپس لینا: 35.3 |
توسیع: 98.5؛ واپس لینا: 90.2 |
| کشن |
دونوں سروں پر ربڑ کا کشن |
|
|
|
| محیطی درجہ حرارت |
-10 ~ +70 ℃ (پائپنگ کے اندر کوئی آئسنگ نہیں) |
|
|
|
| تقریبا خالص وزن (g) |
~7 |
~12 |
~25 |
~50 |
| ایئر کنکشن |
OD4 PU نلیاں کے لیے براہ راست پش ان فٹنگ |
|
|
|
1. انتہائی مختصر ہلکا پھلکا جسم
-- وراثتی CJP ماڈل کے مقابلے میں مجموعی طور پر لمبائی 6~9.5mm تک کم کی گئی، وزن میں 55%~65% کمی، انتہائی محدود تنصیب کے لے آؤٹ کے لیے بہترین۔
2. مستحکم دو طرفہ پیداوار
- واپسی کے موسم بہار کے بغیر ڈبل ایکٹنگ ڈیزائن۔ دو طرفہ زور مساوی سنگل ایکٹنگ سلنڈروں سے 30%~50% زیادہ ہے، جو 100g ~ 5kg پے لوڈز کے لیے موزوں ہے۔
3. ہائی فریکوئنسی اور کم شور آپریشن
-- ربڑ کشن + کم رگڑ سگ ماہی. آپریٹنگ اسپیڈ 50~500mm/s، 200cpm سے اوپر مستحکم، اثر شور ≤60dB۔
4. ایک سے زیادہ بڑھتے ہوئے اور مکمل مقناطیسی رنگ کا معیار
--6 بڑھتے ہوئے فارم پیچیدہ ٹولنگ لے آؤٹ کے مطابق ہوتے ہیں۔ تمام سائز کے لیے لیس مقناطیسی انگوٹھی، حتیٰ کہ کم سے کم Ø4 بور بھی آسان پوزیشن کی نگرانی کے لیے دوہری مقناطیسی سوئچ کو سپورٹ کرتا ہے۔
5. تیل سے پاک ڈیزائن اور طویل خدمت زندگی
--صاف پیداوار لائنوں کے ساتھ ہم آہنگ۔ سخت ایلومینیم باڈی اور لباس مزاحم مہریں ≥3 ملین سائیکلوں پر مستحکم آپریشن کو یقینی بناتی ہیں۔
1. بڑھتے ہوئے فارم
--بنیادی قسم (B): سیدھے پش پل کے لیے بیرونی دھاگے کی محوری فکسنگ کو ختم کریں
--پینل کی قسم (F): انتہائی پتلی ترتیب کے لیے سامان کے پینل میں باڈی ایمبیڈڈ
-- فلینج کی قسم (L): عمودی لوڈ ایپلی کیشنز کے لیے راڈ سائیڈ فلینج فکسنگ
- فٹ کی قسم (T): افقی پس منظر کے پش پل کے لیے نیچے فٹ ماؤنٹ
2. عام درخواست کے منظرنامے۔
-- 3C الیکٹرانکس: مائیکرو کمپوننٹ گرپنگ، چپ انجیکشن، بٹن ڈوربلٹی ٹیسٹ، چھوٹے جیگ ڈرائیونگ
-- صحت سے متعلق آلات: مائیکرو والو سوئچنگ، فائبر پوزیشننگ، انسٹرومنٹ فائن ایڈجسٹمنٹ، چھوٹے سلائیڈر ایکٹیویشن
--جنرل آٹومیشن: ہائی فریکوئنسی لوڈنگ/ان لوڈنگ، لیبل چھیلنا، شارٹ اسٹروک ورک پیس ٹرانسفر
--طبی آلات: چھوٹے آلے کی دوربین حرکت، مائیکرو فلوئڈ پروپلشن، درست پوزیشننگ اسمبلیاں
|
موازنہ آئٹم |
CJP2 ڈبل ایکٹنگ پن سلنڈر |
CJ1 الٹرا منی پن سلنڈر |
چیف جسٹس سنگل ایکٹنگ پن سلنڈر |
| بور کی حد (ملی میٹر) |
Ø4/6/10/16 |
Ø2.5/4 |
Ø6/10/16 |
| ایکشن موڈ |
ڈبل ایکٹنگ (دو طرفہ زور) |
سنگل/ڈبل ایکٹنگ |
سنگل اداکاری (موسم بہار کی واپسی) |
| زور @0.5MPa (N) |
5.4~98.5 (درمیانی) |
0.64~6.3 (انتہائی کم) |
10~50 (چھوٹا) |
| وزن (g) |
7~50 (روشنی) |
2~3.5 (الٹرا لائٹ) |
10~30 (درمیانی) |
| جسم کی لمبائی |
انتہائی مختصر |
مختصر ترین |
معیاری |
| لاگت کی سطح |
درمیانی، اعلی قیمت کی کارکردگی |
کم (معیشت) |
درمیانہ |
| مثالی منظر نامہ |
دو طرفہ ڈرائیونگ، درمیانے مائکرو بوجھ، اعلی تعدد |
انتہائی محدود جگہ، الٹرا لائٹ مائیکرو لوڈ |
یک طرفہ ڈرائیونگ، پاور آف اسپرنگ ری سیٹ درکار ہے۔ |
1. پے لوڈ کی بنیاد پر بور کا انتخاب
--4 ≤0.5kg；Ø6=0.5~1kg；Ø10=1~3kg；Ø16=3~5kg۔ ریزرو ≥30% حفاظتی مارجن۔
2. اسٹروک کی تصدیق
- مطلوبہ سفر کے مطابق اسٹروک کا انتخاب کریں؛ مستحکم ہائی فریکوئنسی سائیکلنگ کے لیے چھوٹے اسٹروک کو ترجیح دیں۔
3. ترتیب ملاپ
-- پوزیشن بند لوپ کنٹرول: دو طرفہ پوزیشن کے تاثرات کے لیے دو M9B مقناطیسی سوئچز سے لیس کریں۔
- انسٹالیشن لے آؤٹ: ایمبیڈڈ آلات کے لیے پینل کی قسم (F)؛ بنیادی قسم (B) محوری تھریڈڈ اسمبلی کے لیے۔
SOLH CJP2 کمپیکٹ ڈبل ایکٹنگ پن نیومیٹک سلنڈر میں انتہائی مختصر ہلکا پھلکا جسم، دو طرفہ مستحکم تھرسٹ، ربڑ کا کشن اور 6 بڑھتے ہوئے ویریئنٹس شامل ہیں۔ CDJP2 ورژن بلٹ ان میگنیٹک رِنگ M9 سیریز کے سوئچز کے ساتھ مطابقت رکھتا ہے، 3C میں دو طرفہ شارٹ اسٹروک پش پل ٹاسکس کے لیے مثالی مائیکرو لکیری ایکچیویٹر، درست آلات اور طبی آٹومیشن کا سامان۔
