برانڈ: SOLH از رچج ٹیکنالوجی

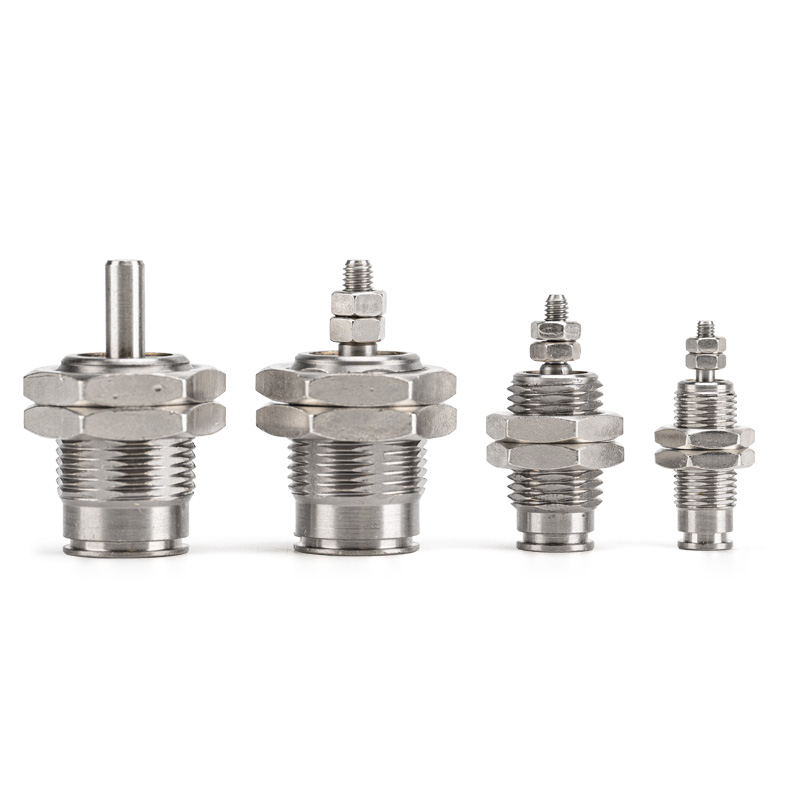

SOLH CJP سیریز سنگل ایکٹنگ اسپرنگ ریٹرن پن سلنڈر ہے۔ بنیادی خصوصیات: الٹرا شارٹ باڈی، کم از کم انسٹالیشن فوٹ پرنٹ، یون ڈائریکشنل تھرسٹ اور ایئر کٹ آف پر خودکار اسپرنگ ری سیٹ۔ محدود جگہ، ہلکے بوجھ اور اعلی تعدد والے شارٹ اسٹروک اسٹیشنوں کے تحت یک طرفہ صحت سے متعلق پش پل موومنٹ کے لیے موزوں ہے۔ یہ چھوٹے سنگل سمت ڈرائیونگ ایپلی کیشنز کے لیے ایک کلاسک ماڈل ہے۔
-- ڈرائیو موڈ: سنگل ایکٹنگ (موسم بہار کی واپسی)۔ ہوا کی فراہمی کے وقت بڑھانا؛ محفوظ آپریشن کے لیے ہوا کے دباؤ کے بغیر موسم بہار کے ذریعے خود بخود پیچھے ہٹنا۔
--بور کا سائز: Ø4/6/10/16mm، کور مائیکرو سے ہلکی پے لوڈ رینج (0.1~3kg)۔
-- ساخت: سخت انوڈائزڈ پیتل کا باڈی، سٹینلیس سٹیل پسٹن راڈ، کوئی بلٹ ان کشن نہیں۔ اضافی مختصر خاکہ، آلات کے اندر پینل لگانے یا فلش ایمبیڈنگ کے لیے دستیاب ہے۔
- ماؤنٹ کی اقسام: دو بنیادی کنفیگریشنز - پینل ماؤنٹ (B) اور فلش ماؤنٹ (S)۔
- مواد اور سگ ماہی: پیتل کی رہائش + NBR مہریں، تیل سے پاک آپریشن، صاف اور قدرے تیل والے ماحول کے ساتھ مطابقت رکھتا ہے۔ مکینیکل سروس لائف ≥3 ملین سائیکل۔
-- سینسر آپشن: بلٹ ان میگنیٹک رِنگ کے ساتھ CDJP ویرینٹ، توسیعی پوزیشن کا پتہ لگانے کے لیے ایک مقناطیسی سوئچ کو سپورٹ کرتا ہے۔
1. ماڈل کی مثال: CJPB6-10
|
طبقہ |
کوڈ |
تعریف |
| چیف جسٹس/سی ڈی جے پی |
سلسلہ |
کوڈ CJP = مقناطیسی انگوٹھی کے بغیر CDJP = بلٹ ان مقناطیسی انگوٹھی |
| B/S |
ماؤنٹ اسٹائل |
B = پینل ماؤنٹ S = فلش ایمبیڈڈ ماؤنٹ |
|
6 |
بور کا سائز (ملی میٹر) |
Ø4/6/10/16 |
|
10 |
معیاری اسٹروک (ملی میٹر) |
5/10/15 |
| H4 |
نلیاں لگانے کا اختیار |
H4 = OD4 PU نلیاں کے لیے فٹ (اختیاری لاحقہ) |
2. معیاری آرڈر ریفرنس کی مثالیں۔
--CJPB4-5: بور 4، اسٹروک 5، پینل ماؤنٹ، کوئی مقناطیسی انگوٹھی نہیں
-- CDJPS10-15: بور 10، اسٹروک 15، فلش ایمبیڈڈ ماؤنٹ، بلٹ ان مقناطیس
-- CJPB6-10H4: بور 6، اسٹروک 10، پینل ماؤنٹ، OD4 پش ان کنکشن
|
پیرامیٹر آئٹم |
Ø4 |
Ø6 |
Ø10 |
Ø16 |
| بور (ملی میٹر) |
4 | 6 | 10 | 16 |
| معیاری اسٹروک (ملی میٹر) |
5/10/15 |
5/10/15 |
5/10/15 |
5/10/15 |
| آپریٹنگ پریشر (MPa) |
0.3~0.7 |
0.2~0.7 |
0.15~0.7 |
0.15~0.7 |
| زور کو بڑھاو @0.5MPa (N) |
3.0 |
7.1 |
19.6 |
48.2 |
| بہار کی واپسی فورس (N) |
1.0 |
2.5 |
5.0 |
9.8 |
| پسٹن کی رفتار (ملی میٹر/سیکنڈ) |
50~500 (کوئی بلٹ ان کشن نہیں) |
|
|
|
| محیطی درجہ حرارت |
-10 ~ +70 ℃ (پائپنگ کے اندر کوئی آئسنگ نہیں) |
|
|
|
| تقریبا خالص وزن (g) |
~6 |
~10 |
~22 |
~45 |
| ایئر کنکشن |
OD4 PU نلیاں کے لیے براہ راست پش ان فٹنگ |
|
|
|
1. الٹرا کمپیکٹ آؤٹ لائن انسٹالیشن کی جگہ بچاتا ہے۔
-- ایکسٹرا شارٹ باڈی مشینری یا پینل کے اندر فلش ایمبیڈنگ کو سپورٹ کرتی ہے، معیاری سلنڈروں کے مقابلے میں 50% تک مقبوضہ جگہ کو کاٹتی ہے، جو انتہائی محدود اسٹیشنوں کے لیے مثالی ہے۔
2. پاور آف ری سیٹ کے ساتھ یک سمتی زور
-- ایک بار ہوا کی سپلائی منقطع ہونے کے بعد موسم بہار کی واپسی چالو ہو جاتی ہے۔ کلیمپنگ، انجیکشن اور سٹاپ پوزیشننگ یک طرفہ حرکت کے لیے محفوظ۔
3. تیز ردعمل اور مستحکم اعلی تعدد آپریشن
-- کشن فری کم رگڑ سیلنگ شارٹ اسٹروک کے دہرائے جانے والے کاموں کے لیے مستقل سائیکلنگ ≥250cpm کو قابل بناتی ہے۔
4. تیل سے پاک آپریشن اور سروس کی زندگی میں توسیع
--صاف ورکشاپ کے حالات کے لیے موزوں ہے۔ پیتل کی باڈی اور پائیدار سگ ماہی کی ضمانت ≥3 ملین مینٹیننس فری سائیکل۔
5. لچکدار بڑھتے ہوئے ترتیب
- پینل اور فلش ایمبیڈڈ ماونٹنگ دستیاب ہے۔ چھڑی کا اختتام متنوع مکینیکل ڈیزائن سے ملنے کے لیے فلیٹ یا گول ہو سکتا ہے۔
1. بڑھتے ہوئے فارم
--پینل ماؤنٹ (B): آلات کی سطح پر فلینج فکسڈ، بیرونی دھکا اور پل موشن کے لیے آسان
-- فلش ماؤنٹ (S): باڈی ایکویپمنٹ بور میں ایمبیڈڈ، مشینری کے اندر زیادہ سے زیادہ جگہ بچانے کے لیے صرف پسٹن راڈ کو بے نقاب کیا گیا
2. عام درخواست کے منظرنامے۔
--3C اور الیکٹرانکس: مائیکرو پارٹ کلیمپنگ، چپ انجیکشن، منی ایچر جیگ ڈرائیو، بٹن کی پائیداری کی جانچ
--پریسیزن انسٹرومنٹس: منی والو سوئچنگ، فائبر پوزیشننگ، انسٹرومنٹ فائن ایڈجسٹمنٹ، شارٹ اسٹروک اسٹاپنگ
--جنرل آٹومیشن: ہائی فریکوئنسی لوڈنگ/ان لوڈنگ، لیبل چھیلنا، مائیکرو اجزاء کی منتقلی، یک سمتی کلیمپنگ
--طبی سامان: چھوٹے آلات کی توسیع، مائیکرو فلوئڈ پروپلشن، درست پوزیشننگ اسمبلیاں
1. پے لوڈ کی بنیاد پر بور کا انتخاب
--4 ≤0.3kg；Ø6=0.3~0.7kg；Ø10=0.7~2kg；Ø16=2~3kg۔ ریزرو ≥50% حفاظتی مارجن۔
2. اسٹروک کی تصدیق
-- معیاری اسٹروک: 5/10/15 ملی میٹر۔ چھوٹے اسٹروک زیادہ مستحکم اعلی تعدد کارکردگی فراہم کرتے ہیں۔
3. ترتیب ملاپ
-- پوزیشن فیڈ بیک: توسیعی پوزیشن کی نگرانی کے لیے بلٹ ان میگنیٹ کے علاوہ ایک M9B سوئچ کے ساتھ CDJP کا انتخاب کریں۔
- ماؤنٹ لے آؤٹ: اندرونی آلات کی تنصیب کے لیے فلش ایمبیڈڈ ماؤنٹ (S)؛ سطح کی اسمبلی کے لیے پینل ماؤنٹ (B)۔
SOLH CJP سنگل ایکٹنگ اسپرنگ ریٹرن مائیکرو پن نیومیٹک سلنڈر الٹرا شارٹ کمپیکٹ باڈی پینل اور فلش ایمبیڈڈ ماؤنٹنگ آپشنز کے ساتھ پیش کرتا ہے۔ CDJP ورژن مقناطیسی سوئچ کا پتہ لگانے، یون ڈائریکشنل شارٹ اسٹروک انجیکشن کے لیے مثالی اقتصادی چھوٹے ایکچوایٹر، محدود جگہ 3C میں کلیمپنگ اور پوزیشننگ کے کاموں، پریزیشن انسٹرومنٹ اور میڈیکل آٹومیشن آلات کی حمایت کرتا ہے۔
