CJ1 سیریز ایئر سلنڈر

SOLH CJ1 الٹرا منی ایچر پن نیومیٹک سلنڈر مساوی SMC ماڈلز کے ساتھ قابل تبادلہ ہے، جو φ2.5 اور φ4 بور سائز میں پیش کیا جاتا ہے۔ φ2.5 صرف سنگل ایکٹنگ سپرنگ ریٹرن ہے، جبکہ φ4 سنگل ایکٹنگ اور ڈبل ایکٹنگ ورژن دونوں کو سپورٹ کرتا ہے۔ پتلا اور انتہائی ہلکا پھلکا (2~3.5g)، اس میں تیز ردعمل کے لیے کوئی بلٹ ان کشن نہیں ہے۔ راڈ سائیڈ ایئر پورٹ کو ±90° گھمایا جا سکتا ہے تاکہ نلیاں لگانے کی ترتیب کو آسان بنایا جا سکے۔ دونوں سروں پر بیرونی تھریڈز بغیر کسی اضافی بریکٹ کے براہ راست محوری فکسنگ کے قابل بناتے ہیں۔ یہ 0.5 MPa پر 0.64 سے 6.3 N تک کا تھرسٹ فراہم کرتا ہے، جو 100 جی سے کم مائیکرو بوجھ کے لیے موزوں ہے تاکہ نازک چھوٹے ورک پیس کو ہونے والے نقصان سے بچا جا سکے۔ این بی آر کی مہریں صاف ماحول کے لیے تیل سے پاک آپریشن کی حمایت کرتی ہیں۔ شارٹ اسٹروک ہائی فریکوئنسی پش پل ٹاسکس میں بڑے پیمانے پر لاگو کیا جاتا ہے جس میں 3C بٹن ڈوربلٹی ٹیسٹنگ، چپ انجیکشن، مائیکرو کمپوننٹ پوزیشننگ، پریزیشن انسٹرومنٹ فائن ٹیوننگ اور میڈیکل ڈیوائسز کے لیے چھوٹے ایکچیوٹرز شامل ہیں۔ انتخاب کے دوران کم از کم 50% کے تھرسٹ سیفٹی فیکٹر کی سفارش کی جاتی ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

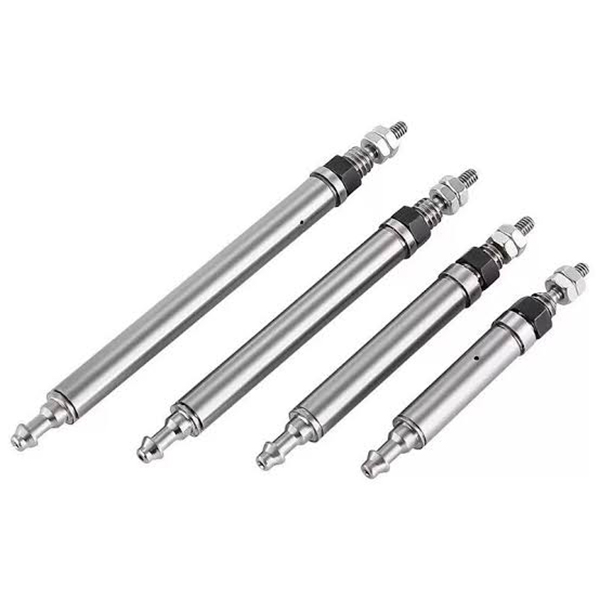

CJ1 سیریز کا چھوٹا پن سلنڈر (الٹرا سمال مائیکرو ایئر سلنڈر φ2.5 / φ4mm)

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

SOLH CJ1 سیریز الٹرا منی ایچر سنگل / ڈبل ایکٹنگ پن قسم کے سلنڈر ہیں۔ بنیادی خوبیاں: الٹرا کومپیکٹ چھوٹا خاکہ، ہلکا پھلکا تعمیر، کم آؤٹ پٹ زور اور تیز ردعمل۔ محدود جگہ کے اندر درست ڈرائیونگ، مائیکرو لوڈ پش اینڈ پل ٹاسکس، الیکٹرانکس اور 3C آٹومیشن کے لیے چھوٹے سٹیشنز کے لیے ڈیزائن کیا گیا ہے۔ یہ مائیکرو آٹومیشن ایپلی کیشنز کے لیے بنیادی ایکچیویٹر ہے۔

بنیادی ڈھانچہ اور ڈیزائن کی خصوصیات

-- ڈرائیو کی اقسام: سنگل ایکٹنگ (موسم بہار کی واپسی) اور ڈبل ایکٹنگ۔ بور کے اختیارات: φ2.5 (سنگل ایکٹنگ خصوصی)؛ φ4 (سنگل / ڈبل اداکاری کے لیے دستیاب)۔

-- ساختی خصوصیت: گول باڈی، پتلی پن پسٹن راڈ، کوئی بلٹ ان کشن نہیں، بنیادی اینڈ تھریڈ ماؤنٹنگ۔ φ4 ماڈل بیرونی جسم قطر صرف 4mm، خالص وزن کے طور پر کئی گرام کے طور پر کم ہے ۔

--متحرک کارکردگی: کشن فری ڈھانچہ پسٹن کے تیز ردعمل کو قابل بناتا ہے۔ آپریٹنگ اسپیڈ: 50~500mm/s، ہائی فریکوئنسی شارٹ اسٹروک حرکت کے لیے موزوں ہے۔

--مٹیریل اور سیلنگ: ہارڈ اینوڈائزڈ ایلومینیم باڈی، این بی آر سیل پرزے، آئل فری ڈیزائن، ورکشاپ کے صاف یا قدرے تیل والے ماحول کے ساتھ ہم آہنگ۔

-- لچکدار تنصیب: محوری فکسشن کے لیے دونوں سروں پر دھاگوں کے ساتھ بنیادی ورژن۔ راڈ سائیڈ ہیڈ پر پورٹ اورینٹیشن کو ±90° ایڈجسٹ کیا جا سکتا ہے، جو تنگ لے آؤٹ میں نلیاں لگانے کے لیے آسان ہے۔

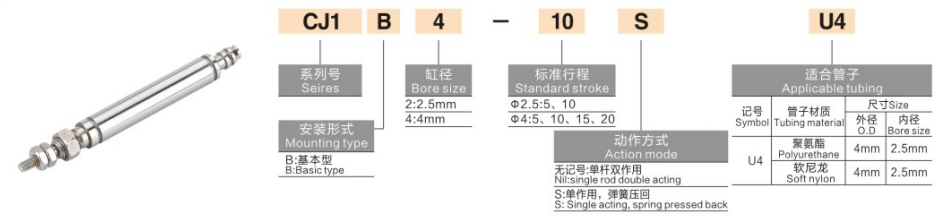

ماڈل کوڈنگ کا مکمل اصول

1. ماڈل کی مثال: CJ1B4-10SU4

طبقہ	کوڈ	تعریف
CJ1	سیریز کوڈ	چھوٹے پن سلنڈر سیریز
B	جسم کی قسم	بنیادی قسم، چھڑی کی طرف بیرونی دھاگہ
4	بور کا سائز (ملی میٹر)	φ2.5 (صرف واحد اداکاری)؛ φ4 (سنگل/ڈبل ایکٹنگ)
10	معیاری اسٹروک (ملی میٹر)	φ2.5:5/10 φ4:5/10/15/20
S	ایکشن موڈ لاحقہ	S = سنگل اداکاری (موسم بہار کی واپسی)؛ خالی = ڈبل ایکٹنگ
U4	نلیاں کی تفصیلات	PU نلیاں OD 4mm (ID 2.5mm) کے لیے موافق بنائیں

2. معیاری آرڈر ریفرنس کی مثالیں۔

-- CJ1B2-10SU4: بور 2.5، اسٹروک 10، سنگل ایکٹنگ اسپرنگ ریٹرن

-- CJ1B4-15U4: بور 4، اسٹروک 15، ڈبل ایکٹنگ

-- CJ1B4-5SU4: بور 4، اسٹروک 5، سنگل ایکٹنگ اسپرنگ ریٹرن

یونیورسل کور تکنیکی تفصیلات (0.5MPa سپلائی پریشر)

پیرامیٹر آئٹم	φ2.5 سنگل ایکٹنگ	φ4 سنگل ایکٹنگ	φ4 ڈبل ایکٹنگ
بور (ملی میٹر)	2.5	4	4
معیاری اسٹروک (ملی میٹر)	5، 10	5، 10، 15، 20	5، 10، 15، 20
آپریٹنگ پریشر (MPa)	0.3~0.7	0.3~0.7	0.2~0.7
زور @0.5MPa (N)	توسیع کریں: 1.13؛ واپس لینا: 0.64	توسیع کریں: 3.04 ; واپس لینا: 1.47	بڑھانا / واپس لینا: 6.3
اسپرنگ ری سیٹ فورس (N)	0.4	0.8	—
زیادہ سے زیادہ پسٹن کی رفتار (ملی میٹر/سیکنڈ)	500	500	500
محیطی درجہ حرارت	-10 ~ +70 ℃ (پائپنگ کے اندر کوئی آئسنگ نہیں)
تقریبا خالص وزن (g)	~2	~3	~3.5
ایئر کنکشن	OD4 پولیوریتھین نلیاں کے لیے

بنیادی مسابقتی فوائد

1. تنگ تنصیب کی جگہ کے لیے الٹرا چھوٹے فٹ پرنٹ

--کم سے کم بور φ2.5، بیرونی جسم کا قطر φ4، وزن صرف 2~3.5 گرام، الٹرا کمپیکٹ آلات کی ترتیب میں آسانی سے ضم۔

2. کم زور صحت سے متعلق لکیری ڈرائیونگ

--آؤٹ پٹ تھرسٹ رینج 0.64~6.3N @0.5MPa، مائیکرو بوجھ ≤100g کے لیے مثالی، نازک چھوٹے ورک پیس کو ہونے والے نقصان سے بچاتا ہے۔

3. اعلی تعدد تیز رفتار ردعمل

-- کشن فری ڈھانچہ تیز رفتار عمل فراہم کرتا ہے، پیداواری کارکردگی کو بڑھانے کے لیے ≥300 سائیکل فی منٹ شارٹ اسٹروک آپریشن کو سپورٹ کرتا ہے۔

4. تیل سے پاک آپریشن اور طویل خدمت زندگی

-- این بی آر سیلنگ سسٹم صاف پیداواری ماحول کے لیے تیل سے پاک کمپریسڈ ہوا کو سپورٹ کرتا ہے۔ مکینیکل سروس لائف ≥3 ملین سائیکل۔

5. سایڈست پورٹ سمت اور سادہ اسمبلی

-- راڈ سائیڈ ایئر پورٹ گھومنے کے قابل ±90°۔ ڈوئل اینڈ ایکسٹرنل تھریڈز بغیر کسی اضافی بڑھتے ہوئے بریکٹ کے براہ راست محوری لاکنگ کی اجازت دیتے ہیں، آن سائٹ کمیشننگ کو آسان بناتے ہیں۔

بڑھتے ہوئے اختیارات اور عام صنعتی ایپلی کیشنز

1. بڑھتے ہوئے فارم

-- محوری دھاگے کا بڑھنا: براہ راست پش پل موشن کے لیے آلات پر دونوں سروں کو براہ راست اسکرو کریں

-- سائیڈ بریکٹ ماؤنٹنگ: پس منظر کی تنصیب کے لیے اختیاری چھوٹے بریکٹ، سوئنگ یا سائیڈ ڈرائیونگ کے لیے موزوں

2. عام درخواست کے منظرنامے۔

--3C اور الیکٹرانکس: موبائل بٹن کی پائیداری کی جانچ، مائیکرو پلاسٹک پارٹ کلیمپنگ، چپ انجیکشن اور پوزیشننگ

--پریسیزن انسٹرومینٹیشن: منی والو سوئچنگ، فائبر آپٹک پوزیشننگ، ٹھیک ایڈجسٹمنٹ میکانزم

--جنرل آٹومیشن: مائیکرو اجزاء کی لوڈنگ/ان لوڈنگ، ہلکا پھلکا لیبل چھیلنا، چھوٹے جیگ ایکٹیویشن

--طبی سامان: چھوٹے آلے کی دوربین حرکت، مائیکرو فلوئڈ پروپلشن، درست پوزیشننگ اسمبلیاں

3-اسٹیپ فاسٹ سلیکشن گائیڈ

1. پے لوڈ کی بنیاد پر بور کا انتخاب

-- لوڈ کے لیے φ2.5 ≤50g；φ4 بوجھ 50~100g کے لیے۔ کم زور کی خصوصیات کی وجہ سے کم از کم 50% حفاظتی مارجن محفوظ کریں۔

2. اسٹروک کی تصدیق

- مطلوبہ سفری فاصلے کے مطابق اسٹروک کا انتخاب کریں؛ مستحکم ہائی فریکوئنسی آپریشن کے لیے چھوٹے اسٹروک کو ترجیح دیں۔

3. ایکشن موڈ کا انتخاب

- سنگل ایکٹنگ (لاحقہ S کے ساتھ): پاور فیل سیفٹی ڈیزائن کے لیے موسم بہار کے دوبارہ ترتیب کے ساتھ یک طرفہ دھکا/پل

- ڈبل ایکٹنگ: دو طرفہ عین مطابق لکیری ڈرائیونگ بغیر واپسی کے موسم کے

ایک جملے کا خلاصہ

SOLH CJ1 الٹرا منی ایچر پن نیومیٹک سلنڈر سنگل سپرنگ ریٹرن اور ڈبل ایکٹنگ ویریئنٹس میں φ2.5 / φ4 بور، الٹرا لائٹ ویٹ کمپیکٹ ڈیزائن اور ایڈجسٹ ایبل ایئر پورٹ ڈائریکشن میں دستیاب ہے، کم تھرسٹ پریسجن مائیکرو لکیری موشن فراہم کرتا ہے، 3C ٹیسٹنگ اور طبی آلات میں خود کار طریقے سے درستگی کے لیے وسیع پیمانے پر اپنایا گیا ہے۔
