برانڈ: SOLH از رچج ٹیکنالوجی

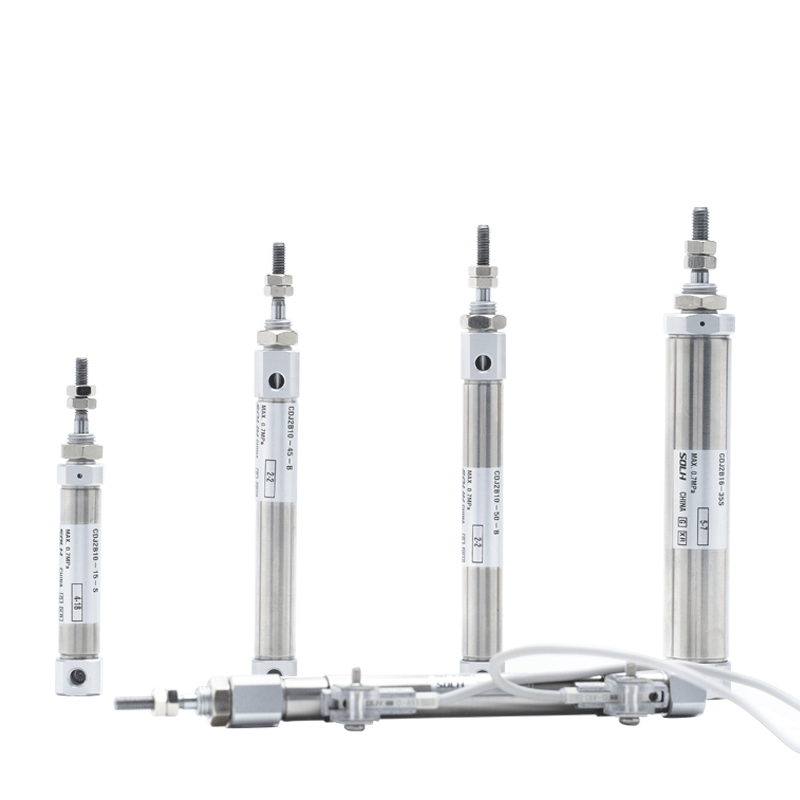

SOLH CDJ2 سیریز مقناطیسی رنگ سے لیس قلم کی قسم کا سٹینلیس سٹیل منی سلنڈر ہے، جو SMC CJ2 سیریز کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ بور سائز: φ6 / 10 / 16 ملی میٹر۔ نمایاں خصوصیات: الٹرا کمپیکٹ آؤٹ لائن، ہلکے وزن کی تعمیر، سنکنرن مزاحمت اور مستحکم تیز رفتار ہائی فریکوئنسی آپریشن۔ الیکٹرانکس، طبی، فوڈ پروسیسنگ اور صحت سے متعلق آٹومیشن محدود خلائی اسٹیشنوں میں وسیع پیمانے پر استعمال کیا جاتا ہے۔ مرکزی دھارے کا چھوٹا لکیری ایکچوایٹر۔
1. معیاری تفصیلات: SMC منی سلنڈر جہتی معیار (غیر ISO معیاری)، صنعت میں عالمگیر بڑھتے ہوئے طول و عرض سے میل کھاتا ہے۔
2. مواد: 304 سٹینلیس سٹیل بیرل اور پسٹن راڈ، مورچا پروف اور سنکنرن مزاحم، مرطوب، کمزور تیزاب، کمزور الکلی اور صاف پیداواری ماحول کے لیے موزوں ہے۔
3. ساخت: سیدھا گول بیرل، کرمپڈ اینڈ کیپس، ٹائی راڈ فری ڈیزائن، انتہائی چھوٹا حجم۔ CDJ2-16×100 صرف تقریباً۔ 120 گرام
4. آپریشن متغیرات
-- CDJ2B ڈبل ایکٹنگ: دونوں سروں پر ہوا کی فراہمی، عالمگیر معیاری ماڈل
-- CDJ2E سنگل ایکٹنگ: بہار کی واپسی؛ CDJ2ET: بہار کی توسیع
-- CDJ2KB غیر گھومنے والا: اینٹی ٹوئسٹ اور درست پوزیشننگ کے لیے مسدس پسٹن راڈ
5. کشن: معیاری ربڑ کشن؛ اثر اور شور کو کم کرنے کے لیے تیز رفتار ایپلی کیشنز کے لیے ایئر کشن (لاحقہ Z) اختیاری ہے۔
6. سگ ماہی: تیل کے ذخائر کی نالی کے ساتھ کم رگڑ مہر۔ کم ابتدائی دباؤ (0.06MPa)، تیل سے پاک آپریشن، سروس لائف ≥5 ملین سائیکل۔
7. پوزیشن کا پتہ لگانا: بلٹ ان مقناطیسی انگوٹی، پسٹن پوزیشن کی نگرانی کے لیے M9B/A93/Z73 سیریز کے مقناطیسی سوئچز کے ساتھ ہم آہنگ۔

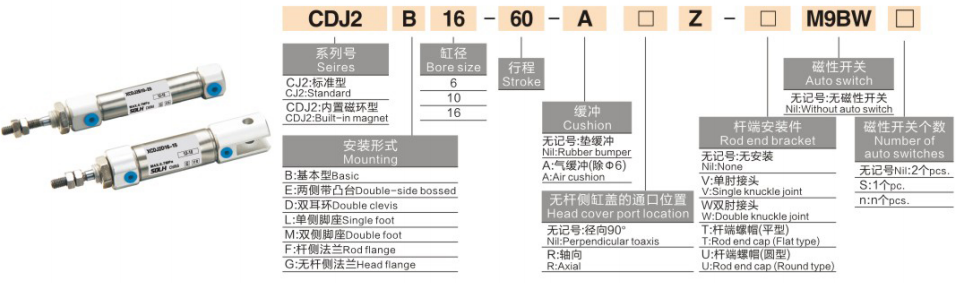

1. ماڈل کی مثال: CDJ2B16-50Z-B
|
طبقہ |
کوڈ |
کوڈ کی تعریف |
| CDJ2 |
سیریز کوڈ |
بلٹ میں مقناطیس کے ساتھ سٹینلیس سٹیل منی سلنڈر |
| B/E/ET/KB |
ایکشن کی قسم |
B = ڈبل ایکٹنگ E=سنگل ایکٹنگ اسپرنگ ریٹرن ET=سنگل ایکٹنگ اسپرنگ ایکسٹینڈ KB=غیر گھومنے والی ڈبل ایکٹنگ |
|
16 |
بور کا سائز (ملی میٹر) |
6/10/16 |
|
50 |
معیاری اسٹروک (ملی میٹر) |
ڈبل ایکٹنگ زیادہ سے زیادہ 200 ملی میٹر؛ سنگل ایکٹنگ زیادہ سے زیادہ 100 ملی میٹر |
|
Z |
کشن آپشن |
خالی = ربڑ کا کشن Z = ایئر کشن (φ10/16 دستیاب) |
|
B |
ماؤنٹ گروو کو سوئچ کریں۔ |
A = ٹریک نالی؛ B=اسٹیل بینڈ گروو (عام) |
2. معیاری آرڈر ریفرنس کی مثالیں۔
--CDJ2B10-30-B：Bore10، سٹروک 30، ڈبل ایکٹنگ، ربڑ کا کشن، مقناطیس سے لیس
-- CDJ2E6-15-B：Bore6، سٹروک 15، سنگل ایکٹنگ اسپرنگ ریٹرن
--CDJ2KB16-50-B：Bore16، سٹروک 50، غیر گھومنے والی مسدس پسٹن راڈ
|
پیرامیٹر آئٹم |
معیاری تفصیلات |
| بور رینج |
φ6، φ10، φ16 ملی میٹر |
| آپریٹنگ پریشر |
0.1~0.7MPa (سنگل ایکٹنگ:0.2~0.7MPa)؛ کم از کم ابتدائی دباؤ 0.06MPa |
| پروف پریشر |
1.05 ایم پی اے |
| محیطی درجہ حرارت |
-10 ~ +70℃；0 ~ +60℃ جب مقناطیسی سوئچ لگائے جائیں |
| آپریٹنگ سپیڈ |
50 ~ 750 mm/s |
| کشن |
معیاری ربڑ کشن؛ ایئر کشن (Z) φ10/16 کے لیے اختیاری ہے۔ |
| ایئر پورٹ تھریڈ |
M5×0.8 تمام بوروں کے لیے |
| چکنا |
پری گریزڈ، تیل سے پاک آپریشن دستیاب ہے۔ |
| اسٹروک رواداری |
±1.0 ملی میٹر |
1. ڈبل ایکٹنگ CDJ2B
|
بور (ملی میٹر) |
زور (N) |
پل فورس (N) |
تقریبا افقی بوجھ (کلوگرام) |
|
6 |
14 |
12 |
0.7 |
|
10 |
39 |
35 |
1.9 |
|
16 |
98 | 88 | 4.9 |
2. سنگل ایکٹنگ CDJ2E (بہار کی واپسی @0.5MPa)
| بور (ملی میٹر) |
زور (N) |
بہار کی واپسی فورس (N) |
تقریبا افقی بوجھ (کلوگرام) |
| 6 | 12 | 3 | 0.6 |
|
10 |
36 |
7 |
1.8 |
| 16 |
92 |
18 |
4.6 |
1. بڑھتے ہوئے لوازمات
--B بنیادی قسم: اینڈ کیپ تھریڈز کے ذریعے براہ راست تنصیب (سب سے زیادہ استعمال شدہ)
-- فلینج: راڈ سائیڈ / ہیڈ سائیڈ فلانج ماؤنٹ
--ایل فٹ بریکٹ: سنگل فٹ فکسنگ
--D ڈبل کلیوس: ریئر ڈبل کلیوس (φ10/16)
-- ای باس ماؤنٹ: اینڈ کیپس پر ملٹی اورینٹیشن بڑھتے ہوئے مالک
2. اہم مشتق سیریز
-- CDJ2B: معیاری ڈبل ایکٹنگ
-- CDJ2E: سنگل ایکٹنگ، اسپرنگ ریٹریکٹ (ایئر کٹ کے بعد خود بخود پیچھے ہٹنا)
-- CDJ2ET: سنگل ایکٹنگ، بہار میں توسیع (ایئر کٹ کے بعد خود بخود توسیع)
-- CDJ2KB: غیر گھومنے والی ہیکساگونل پسٹن راڈ
-- CDJ2RB: بڑھتے ہوئے مالکان کے بغیر براہ راست ماؤنٹ سلم ورژن
1. بور کا انتخاب: مطلوبہ زور/لوڈ کا حساب لگائیں، ریزرو ≥50% حفاظتی مارجن؛ زیادہ سائیکلک رفتار کے لیے چھوٹے بور کا انتخاب کریں۔
2. اسٹروک کی تصدیق: مؤثر سفر پر اضافی 10~20mm مارجن شامل کریں۔ زیادہ سے زیادہ اسٹروک: ڈبل ایکٹنگ 200 ملی میٹر، سنگل ایکٹنگ 100 ملی میٹر۔
3. ترتیب ملاپ
-- ایکشن کی قسم: ڈبل ایکٹنگ → B؛ سنگل ایکٹنگ اسپرنگ ریٹریکٹ → E؛ اینٹی ٹوئسٹ پوزیشننگ → KB
--کشن: تیز رفتار آپریشن Z ایئر کشن کو منتخب کریں
-- پوزیشن فیڈ بیک: مقناطیس سے لیس ماڈل منتخب کریں، M9B/A93 مقناطیسی سوئچز سے میچ کریں
SOLH CDJ2 سٹینلیس سٹیل قلم کی قسم کا منی سلنڈر SMC CJ2 کے ساتھ قابل تبادلہ ہے، جو ڈبل ایکٹنگ، سنگل ایکٹنگ اور نان روٹیٹنگ ہیکساگونل راڈ ویریئنٹس میں دستیاب ہے، ربڑ/ایئر کشن اختیاری، سنکنرن مزاحم تیل سے پاک ڈیزائن، مثالی کمپیکٹ ہائی فریکوئنسی، میڈیکل فوڈ ایکٹیومنٹ اور الیکٹرو میٹرک فوڈ لائن کے لیے آٹومیٹک آلات۔
