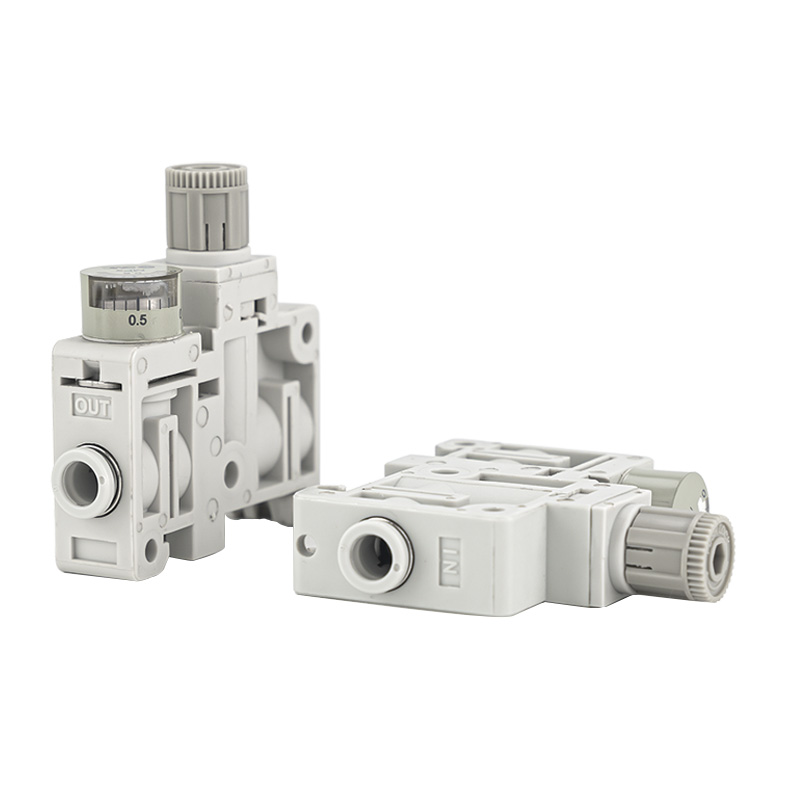

ARM5 سیریز الٹرا کمپیکٹ پریشر ریگولیٹر (ARM5S)

برانڈ:SOLH بذریعہ رچج ٹیکنالوجی

مصنوعات کی پوزیشننگ

     ARM5 سنگل ریگولیٹر ماڈل ARM5S بلٹ میں معیاری ریورس فلو فنکشن کے ساتھ 14 ملی میٹر انتہائی تنگ ڈائریکٹ ایکٹنگ پسٹن پریشر ریگولیٹر ہے۔ اس میں چھوٹے طول و عرض، اختیاری واحد آزاد تنصیب یا مینی فولڈ اسٹیکڈ اسمبلی، مربوط ون ٹچ پش ان کنیکٹرز اور ہائی پریسجن پریشر ٹیوننگ شامل ہیں۔ یہ منی ریگولیٹر چھوٹے نیومیٹک سرکٹس کے لیے اپنی مرضی کے مطابق بنایا گیا ہے جس میں جگہ کی سخت ضرورت ہے۔

ساخت اور کام کرنے کا اصول

     · براہ راست اداکاری پسٹن کی تعمیر؛ امدادی ورژن معیاری، غیر ریلیف ورژن اختیاری کے طور پر

     معیاری ریورس فلو ڈیزائن آؤٹ لیٹ پورٹ سے انلیٹ پورٹ تک بیک فلو کی اجازت دیتا ہے۔

     φ4، φ6، 5/32" اور 1/4" نلیاں کے لیے سیدھی اور کہنی کی اقسام میں مربوط پش ان فٹنگ دستیاب ہے

     · دو بڑھتے ہوئے حل: ڈائریکٹ پینل ماؤنٹنگ اور DIN ریل ماؤنٹنگ

     انتہائی ہلکا جسم جس کا وزن صرف 33 گرام ہے۔

بنیادی کلیدی خصوصیات

     1. 14 ملی میٹر الٹرا کومپیکٹ تنگ مکان جسم کی چوڑائی صرف 14 ملی میٹر ہے، جس کا حجم روایتی AR20 معیاری ریگولیٹرز کے 1/7 تک کم ہو گیا ہے۔ یہ ایمبیڈڈ مشینری، کنٹرول پینلز اور کومپیکٹ چھوٹے جیگس کے اندر بغیر کسی رکاوٹ کے فٹ بیٹھتا ہے۔

     2. ہائی پریسجن ایڈجسٹ ایبل پریشر ایڈجسٹ ایبل پریشر رینج 0.05–0.7 MPa پر محیط ہے۔ معیاری ریلیف ماڈل مستحکم پیداوار کے لیے خود بخود اضافی دباؤ جاری کرتا ہے۔ اختیاری غیر ریلیف ماڈل اعلی دباؤ برقرار رکھنے کی کارکردگی فراہم کرتا ہے۔

     3. بلٹ ان اسٹینڈرڈ ریورس فلو فنکشن جب آؤٹ لیٹ پریشر انلیٹ پریشر سے زیادہ ہو جاتا ہے تو اندرونی چینل خود بخود کھل جاتا ہے۔ مجموعی طور پر ایئر سرکٹ کی ترتیب کو آسان بنانے کے لیے اسے براہ راست سولینائڈ والوز کے بہاو میں نصب کیا جا سکتا ہے۔

     4. لچکدار کنیکٹر اور ایک سے زیادہ بڑھتے ہوئے راستے سیدھے اور کہنی کی فٹنگ ان لیٹ اور آؤٹ لیٹ پورٹس کے لیے قابل تبادلہ ہیں۔ ریگولیٹر ڈائریکٹ فکسنگ اور DIN ریل اسٹیکنگ کو سپورٹ کرتا ہے، اختیاری سائیڈ ماونٹڈ پریشر گیج کے ساتھ جس کی درجہ بندی 0.8MPa ہے۔

     5. سنکنرن مزاحم اور لانگ سروس لائف کمبائنڈ رال اور ایلومینیم الائے ہاؤسنگ سنکنرن کے خلاف مزاحمت کرتی ہے۔ قابل اطلاق محیطی درجہ حرارت -5℃ سے +60℃ تک ہے۔ چکنا فری آپریشن طویل مدتی سائیکلنگ کی مستحکم کارکردگی کو یقینی بناتا ہے۔

تکنیکی تفصیلات کی میز

ماڈل کوڈ کی وضاحت

مثال: ARM5SA-07-A

     · ARM5S: واحد آزاد ریگولیٹر باڈی

     A: DIN ریل ماؤنٹ؛ B: براہ راست پینل ماؤنٹ

     · 07: فٹنگ کنفیگریشن (سیدھا + باہر سیدھا φ6 ٹیوب کے لیے)

     · A: سائیڈ پریشر گیج سے لیس؛ خالی = بغیر گیج کے

عام درخواست کے منظرنامے۔

     3C الیکٹرانکس، طبی آلات اور چھوٹے روبوٹس کے لیے چھوٹے آٹومیشن آلات اور عین مطابق جیگس انتہائی محدود تنصیب کی جگہ کے ساتھ سازوسامان کی ترتیب مائیکرو فلو پریزیشن کنٹرول: ایئر بلونگ، ویکیوم سکشن، فلوئڈ ڈسپنسنگ اور پوزیشننگ ایکٹیویشن ملٹی سرکٹ مینی فولڈ اسٹیکنگ سسٹمز، کنیکٹڈ انسٹالیشن سیٹس کے پیچھے سپورٹنگ سیٹل 1 تک۔ ریورس بہاؤ کی خصوصیت

ایک جملے کا خلاصہ

     ARM5S منی پریشر ریگولیٹر میں 14 ملی میٹر کا انتہائی تنگ پسٹن ڈھانچہ، معیاری ریورس فلو ڈیزائن، انٹیگریٹڈ پش ان فٹنگز، سنگل/مینیفولڈ ماؤنٹنگ اور صرف 33 گرام ہلکا پھلکا جسم ہے، جو مائیکرو پریسجن نیومیٹک پریشر کنٹرول کے لیے ترجیحی حل کے طور پر کام کرتا ہے۔ ریگولیٹر | Richge ٹیکنالوجی میٹا تفصیل: معیاری ریورس بہاؤ کے ساتھ Richge ARM5S چھوٹے نیومیٹک ریگولیٹر، DIN ریل مینی فولڈ ماؤنٹ، چھوٹے پریزیشن آٹومیشن سرکٹس کے لیے ہلکا پھلکا 33g ڈیزائن۔
