5V سیریز Solenoid والو | 5/2 اور 5/3 راستہ ہائی فریکوئینسی لو پاور نیومیٹک کنٹرول والو

برانڈ: SOLH by Richge Technology | AirTAC 5V سیریز ہائی-اینڈ Solenoid والو کے لیے مکمل ہم آہنگ تبدیلی

1. پروڈکٹ کا جائزہ

     SOLH 5V سیریز ایک اعلی درجے کا 5-پورٹ نیومیٹک ڈائریکشنل سولینائڈ والو ہے جو AirTAC کی اصل 5V سیریز کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ اس کا احاطہ کرتا ہے۔5/2 طرفہ دو پوزیشن اور5/3 راستہ تین پوزیشن فنکشنل اقسام. کم بجلی کی توانائی بچانے والے کوائل ڈیزائن کے ساتھ اعلی درجے کے اسپول سلائیڈنگ ڈھانچے کو اپناتے ہوئے، اس میں انتہائی طویل سروس لائف، مستحکم ہائی فریکوئنسی سوئچنگ اور کم ناکامی کی شرح شامل ہے۔ اندرونی پائلٹ ایگزاسٹ سٹرکچر اور IP65 پروٹیکشن گریڈ کے ساتھ، یہ کام کرنے والے ماحول جیسے الیکٹرانکس، خوراک اور طبی علاج کو صاف کرنے کے لیے دوستانہ ہے۔ پیشہ ورانہ طور پر ڈبل ایکٹنگ سلنڈروں کے باہمی کنٹرول کے لیے استعمال کیا جاتا ہے، یہ اعلیٰ معیاری خودکار نیومیٹک سسٹمز کے لیے ترجیحی کور کنٹرول والو ہے۔

  1.1 کور پورٹ اور فنکشن کی تعریف

     • 5-پورٹ کنفیگریشن: P (مین ایئر انلیٹ)، A/B (ڈبل ورکنگ آؤٹ لیٹس)، R/S (دوہری آزاد ایگزاسٹ پورٹس)

     • 5/2 طرفہ دو پوزیشن: سنگل ڈائریکشن ریورسنگ فنکشن، سلنڈر ایکسٹینشن اور ریٹریکشن سائیکل کنٹرول کو مکمل کرتا ہے۔

     • 5/3 وے تھری پوزیشن: درمیانی غیر جانبدار پوزیشن سے لیس، سپورٹنگ سلنڈر سٹاپ ہولڈنگ، پریشر برقرار رکھنے اور مکمل ایگزاسٹ ری سیٹ فنکشنز

     • بنیادی درخواست: تمام ڈبل ایکٹنگ نیومیٹک سلنڈروں کے فل اسٹروک ریسیپروکیٹنگ آپریشن کنٹرول کے لیے خصوصی

2. بنیادی مصنوعات کی درجہ بندی اور فنکشنل منطق

  2.1 5/2 راستہ دو نکاتی سولینائڈ والو

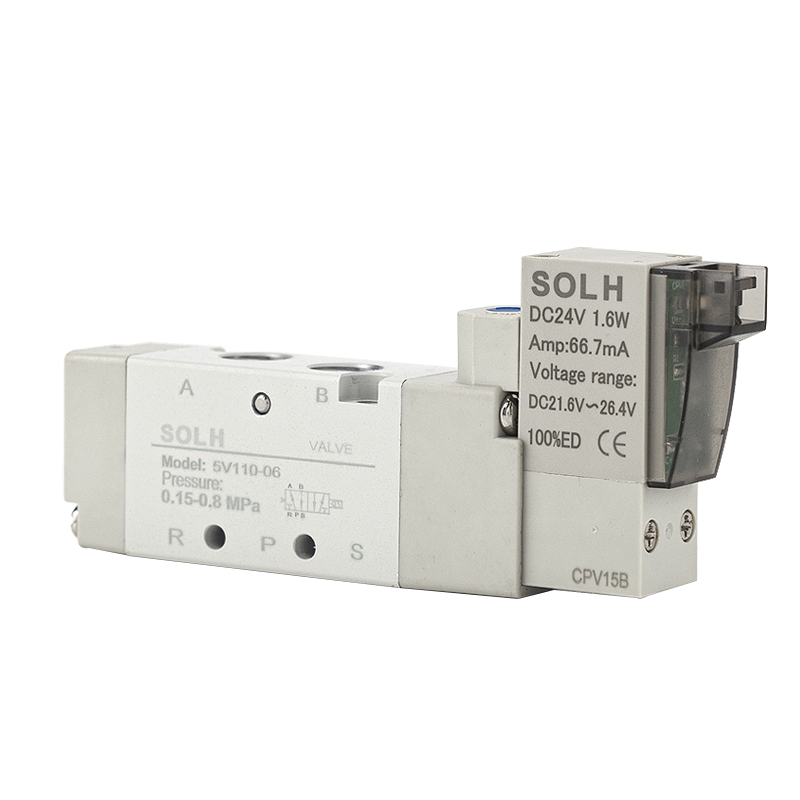

     • سنگل الیکٹرک کنٹرول (5V110/210/310): دشاتمک سوئچنگ کے لیے الیکٹریفائیڈ، پاور آف آٹومیٹک اسپرنگ ری سیٹ، روایتی دو طرفہ جوگ کنٹرول کے لیے موزوں

     • ڈبل الیکٹرک کنٹرول (5V120/220/320): ریورسنگ ایکشن کو مکمل کرنے کے لیے الیکٹریفائیڈ، پاور آف اسٹیٹ میموری اور سیلف ہولڈنگ، طویل مدتی پوزیشن لاکنگ ورکنگ کنڈیشنز کے لیے موزوں

  2.2 5/3 وے تھری پوائنٹ سولینائیڈ والو (ڈبل الیکٹرک کنٹرول)

     سائٹ پر عمل کی متنوع ضروریات کو پورا کرنے کے لیے تین اختیاری مرکزی غیر جانبدار افعال:

     • 30C (مرکزی بند): سنٹرل پوزیشن P پورٹ بند، A/B پورٹس R/S ایگزاسٹ پورٹس کے ساتھ بات چیت کرتے ہیں، سلنڈر سٹاپ اور پریشر کو کسی بھی اسٹروک پوزیشن پر ہولڈنگ کا احساس کرتے ہیں

     • 30E (سنٹرل ایگزاسٹ): مرکزی پوزیشن P پورٹ بند، A/B دوہری بندرگاہیں مکمل طور پر ختم، سلنڈر بغیر کسی بقایا دباؤ کے تیزی سے سیٹ ہو جاتا ہے۔

     • 30P (سنٹرل پریشر ہولڈنگ): مرکزی پوزیشن P پورٹ A/B بندرگاہوں کے ساتھ بات چیت کرتی ہے، R/S ایگزاسٹ پورٹس بند، سسٹم پائپ لائن پریشر کو مستحکم طور پر برقرار رکھتا ہے

3. مین اسٹریم ماڈلز، کیلیبر اور فلو پیرامیٹرز

4. بنیادی تکنیکی پیرامیٹرز

5. ماڈل کوڈنگ فوری تشریح

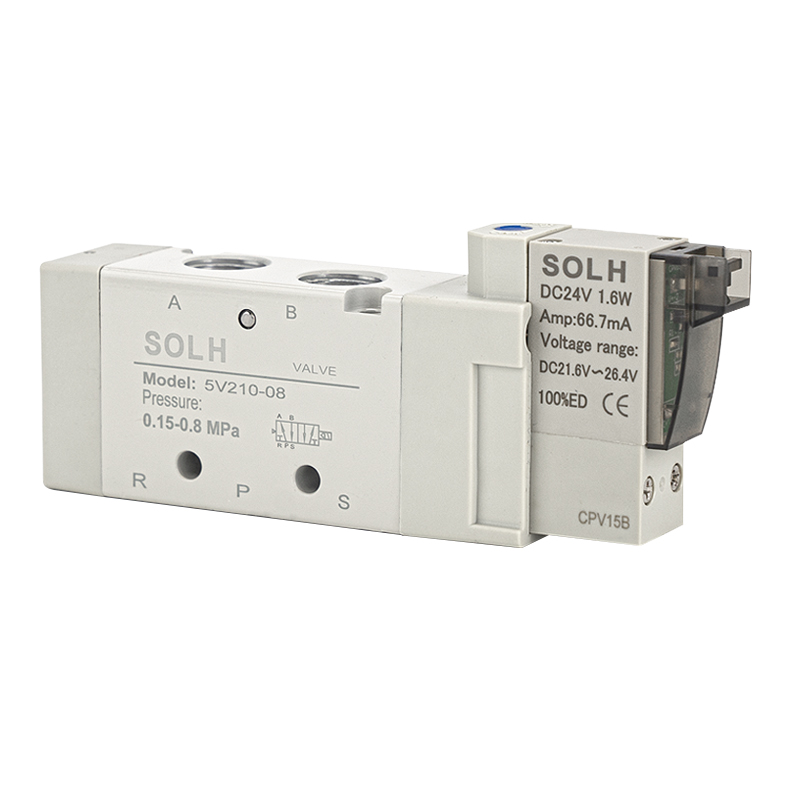

     معیاری مثال کے طور پر 5V210-08 DC24V لینا

     • 5V: سیریز کوڈ 5-پورٹ 2/3 پوزیشن نیومیٹک سولینائیڈ والو کے لیے

     • 2: 200 سیریز کی تفصیلات، G1/8 اور G1/4 مین اسٹریم کیلیبر کے مطابق

     • 10: سنگل الیکٹرک کنٹرول 2 پوزیشن کی قسم؛20 = ڈبل برقی کنٹرول کی قسم؛30C/E/P = 3-پوزیشن مرکزی فنکشنل قسم

     • 08: انٹرفیس کیلیبر G1/4;06 = G1/8;M5 = مائکرو M5 تھریڈ

     • DC24V: شرح شدہ وولٹیجB DC24V کا مطلب ہے،A AC220V کا مطلب ہے، ایک سے زیادہ وولٹیج کے اختیارات دستیاب ہیں۔

6. بنیادی مصنوعات کے فوائد

     • کم پاور اور الٹرا لانگ سروس لائف: 0.9W کم بجلی کی توانائی بچانے والی کنڈلی طویل مدتی آپریٹنگ بجلی کی کھپت کو کم کرتی ہے۔ کم رگڑ مزاحمت کے ساتھ اعلی درستگی کے اسپول سیلنگ ڈھانچے کو اپناتے ہوئے، یہ 30 ملین+ مستحکم سوئچنگ سائیکلوں کو سپورٹ کرتا ہے اور بعد میں دیکھ بھال کی فریکوئنسی کو کم کرتا ہے۔

     • الٹرا فاسٹ ہائی فریکوئینسی رسپانس: آپٹمائزڈ اندرونی ہوا گزرنے کا ڈیزائن 0.05 سیکنڈ کے اندر رد عمل کا وقت حاصل کرتا ہے، خودکار پیداوار لائنوں کی ہائی فریکوئنسی سائیکلک ایکشن کی ضروریات کو مکمل طور پر ڈھالتا ہے۔

     • صاف ماحول کی موافقت: بلٹ ان سنٹرلائزڈ اندرونی پائلٹ ایگزاسٹ ڈھانچہ بیرونی تیل اور گیس کے بہاؤ کی آلودگی سے بچتا ہے، الیکٹرانکس، خوراک اور طبی صنعتوں کے دھول سے پاک اور صاف پیداواری معیارات پر پوری طرح پورا اترتا ہے۔

     • مضبوط انضمام اور آسان ڈیبگنگ: سازوسامان کی جگہ بچانے کے لیے کئی گنا والو بینک مربوط تنصیب کی حمایت کریں۔ والو باڈی پر دستی بٹن سے لیس، سنگل والو ڈیبگنگ اور آلات کے ٹرائل آپریشن میں سہولت فراہم کرتا ہے۔

     • مستحکم اور موسم مزاحم کارکردگی: وسیع درجہ حرارت کی موافقت کی حد اور IP65 ڈسٹ پروف اور واٹر پروف گریڈ، پیچیدہ اندرونی اور بیرونی صنعتی ماحول میں مستحکم آپریشن۔

7. عام درخواست کے منظرنامے۔

     • ڈبل ایکٹنگ سلنڈر ریسیپروکیٹنگ کنٹرول: بڑے پیمانے پر خود کار طریقے سے ہینڈلنگ، میٹریل پشنگ، فکسچر کلیمپنگ، روٹری پوزیشننگ اور دیگر نیومیٹک ریپروکیٹنگ ایکشنز کے لیے استعمال کیا جاتا ہے۔

     • اعلیٰ معیاری خودکار پروڈکشن لائنز: آٹوموٹو ویلڈنگ لائنوں، پیکیجنگ سیلنگ اور کٹنگ، الیکٹرانک سطح بڑھنے، فوڈ فلنگ اور دیگر درست آٹومیشن آلات پر لاگو ہوتا ہے۔

     • اعلی تعدد اور صاف کام کرنے کے حالات: صنعتی منظرناموں کے لیے ترجیحی والو کی قسم جس میں بار بار الٹنے، صفر آلودگی اور طویل مدتی مستحکم مسلسل آپریشن کی ضرورت ہوتی ہے۔

8. انتخاب کا امتیاز: 5V سیریز بمقابلہ 4V سیریز Solenoid والو

ایک جملے کا خلاصہ

     SOLH 5V سیریز ایک ہائی اینڈ 5/2 اور 5/3 وے نیومیٹک سولینائیڈ والو ہے جس میں کم بجلی کی کھپت، انتہائی طویل سروس لائف اور تیز رفتار ہائی فریکوئنسی سوئچنگ کارکردگی ہے۔ صاف اندرونی ایگزاسٹ اور IP65 واٹر پروف اور ڈسٹ پروف ڈیزائن کی خاصیت کے ساتھ، یہ ڈبل ایکٹنگ سلنڈرز اور اعلیٰ معیاری صاف خودکار نیومیٹک سسٹمز کے لیے بہترین کور کنٹرول والو ہے، جو AirTAC کی اصل 5V سیریز کے ساتھ مکمل طور پر ہم آہنگ ہے۔
