3V سیریز 3/2 راستہ نیومیٹک Solenoid والو | براہ راست اور پائلٹ آپریٹڈ NC/NO کنٹرول والو

برانڈ: SOLH از رچج ٹیکنالوجی

1. پروڈکٹ کا جائزہ اور ساختی انٹرفیس

     SOLH 3V سیریز ایک معیاری ہے۔3/2 راستہ برقی طور پر کنٹرول شدہ دشاتمک سولینائڈ والو میں دستیاب ہے۔براہ راست اداکاری اورپائلٹ سے چلنے والا ڈھانچے خاص طور پر سنگل ایکٹنگ سلنڈر کنٹرول، نیومیٹک سرکٹ سوئچنگ اور ویکیوم سسٹم ریگولیشن کے لیے ڈیزائن کیا گیا ہے، یہ دو بنیادی کنفیگریشن فراہم کرتا ہے: عام طور پر بند (NC) اور عام طور پر کھلا (NO)۔ پائیدار ایلومینیم الائے باڈی، کمپیکٹ ڈھانچہ، تیز ردعمل اور اختیاری زیرو پریشر اسٹارٹ اپ کے ساتھ، یہ چھوٹے نیومیٹک آٹومیشن سسٹمز کے لیے معیاری یونیورسل کنٹرول والو کے طور پر کام کرتا ہے۔

  1.1 معیاری 3/2 وے پورٹ ڈیفینیشن

     • پی پورٹ: مین ایئر انلیٹ

     • ایک بندرگاہ: ورکنگ پورٹ، سنگل ایکٹنگ نیومیٹک سلنڈرز یا ویکیوم نوزلز سے منسلک

     • آر پورٹ: ایئر ایگزاسٹ پورٹ، شور کو کم کرنے کے لیے مفلر لگائیں۔

  1.2 ڈرائیو اور ساختی درجہ بندی

     • ڈرائیو موڈ: برقی مقناطیسی براہ راست اداکاری / پائلٹ سے چلنے والا اختیاری

     • سیریز کی قسم: براہ راست اداکاری (3V1/3V2)؛ پائلٹ سے چلنے والا (3V100/3V200/3V300)

     • جسمانی مواد: اعلی طاقت ایلومینیم کھوٹ، ہلکا پھلکا اور پائیدار

2. 3/2 وے والو کا کام کرنے کا اصول

     3V سیریز سنگل کوائل کنٹرول ڈیزائن کو اپناتی ہے، مکمل طور پر آزاد ورکنگ منطق کے ساتھ NC اور NO اقسام میں تقسیم کیا جاتا ہے، بڑے پیمانے پر خودکار ری سیٹ سلنڈر اور ویکیوم سرکٹ کنٹرول کے لیے استعمال ہوتا ہے۔

  2.1 عام طور پر بند (NC) - سب سے عام قسم

  قابل اطلاق ماڈلز: 3V110, 3V210, 3V310

     • پاور آف ری سیٹ اسٹیٹ: اسپرنگ ری سیٹ P inlet پورٹ کو سیل کرتا ہے۔ پورٹ اے ایگزاسٹ کے لیے پورٹ آر کے ساتھ بات چیت کرتا ہے، کوئی آؤٹ پٹ پریشر نہیں۔

     • پاور آن ورکنگ اسٹیٹ: برقی مقناطیسی قوت والو کور کو سوئچ کرنے کے لیے کھینچتی ہے۔ P inlet ہوا کی سپلائی کے لیے ایک ورکنگ پورٹ سے جڑتا ہے۔ آر ایگزاسٹ پورٹ مکمل طور پر بند ہے۔

  2.2 عام طور پر کھلی (NO) قسم

  قابل اطلاق ماڈلز: 3V120, 3V220, 3V320

     • پاور آف ری سیٹ اسٹیٹ: P inlet مسلسل ہوا کی فراہمی کے لیے کام کرنے والی بندرگاہ سے رابطہ کرتا ہے۔ R ایگزاسٹ پورٹ بند ہے۔

     • پاور آن ورکنگ اسٹیٹ:P inlet پورٹ سیل کر دیا گیا ہے۔ ایک ورکنگ پورٹ دباؤ سے نجات اور اخراج کے لیے R پورٹ کے ساتھ بات چیت کرتی ہے۔

3. سیریز کی درجہ بندی اور تفصیلات کے پیرامیٹرز

  3.1 ڈائریکٹ ایکٹنگ سیریز (3V1 / 3V2) – زیرو پریشر اسٹارٹ اپ

  بنیادی فائدہ: 0MPa زیرو پریشر اسٹارٹ اپ کو سپورٹ کرتا ہے، انتہائی تیز رسپانس اسپیڈ (＜0.05s)، کم دباؤ اور ویکیوم کام کرنے کے حالات کے لیے مستحکم کارکردگی۔

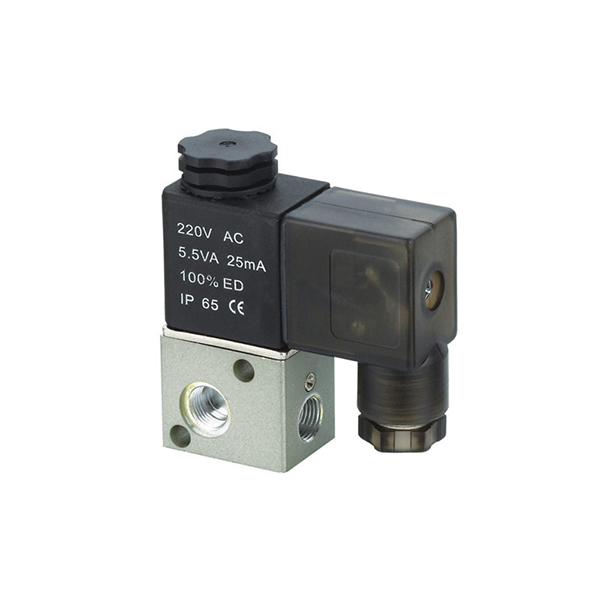

  • 3V1 مائیکرو سیریز

￮ پورٹ سائز: M5, G1/8 (06)

￮ بہاؤ کا رقبہ: 10.2 ملی میٹر² (CV=0.6)

￮ عام ماڈل: 3V1-06، 3V1-M5

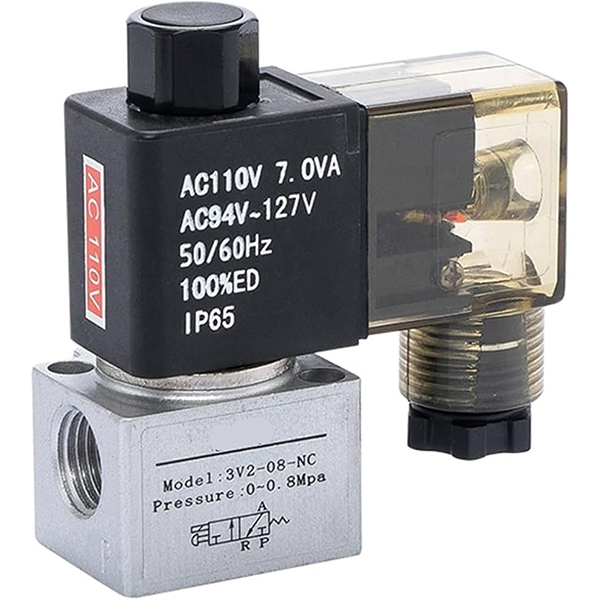

  • 3V2 منی سیریز

￮ پورٹ سائز: G1/8 (06)، G1/4 (08)

￮ بہاؤ کا رقبہ: 17.0 mm² (CV=1.0)

  3.2 پائلٹ سے چلنے والی سیریز (3V100 / 3V200 / 3V300) – بڑا بہاؤ

  بنیادی فائدہ: بڑی بہاؤ کی صلاحیت اور کم بجلی کی کھپت؛ مستحکم سوئچنگ کے لیے کم از کم اسٹارٹ اپ پریشر کی ضرورت ہوتی ہے، معیاری پریشر نیومیٹک سرکٹس کے لیے موزوں۔

  • 3V100 سیریز: پورٹ سائز M5, G1/8 (06)

  • 3V200 یونیورسل سیریز

￮ پورٹ سائز: G1/4 (08)

￮ بہاؤ کا رقبہ: 17.0 mm² (CV=1.0)

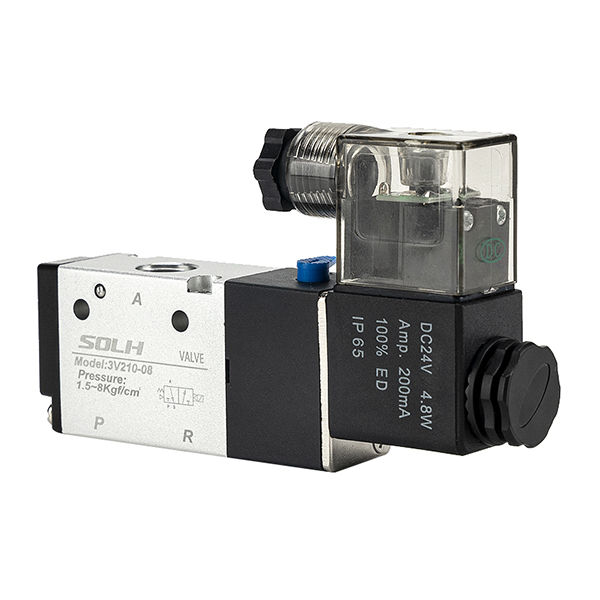

￮ عام ماڈل: 3V210-08

  • 3V300 بڑی فلو سیریز

￮ پورٹ سائز: G3/8 (10)

￮ بہاؤ کا رقبہ: 28.0 mm² (CV=1.65)

4. مکمل ماڈل کوڈنگ کے قواعد اور آرڈر کی مثالیں۔

  1. کوڈنگ لاجک: 3V [سیریز کوڈ] [فنکشن کوڈ] - [پورٹ سائز] [وولٹیج کوڈ] [وائرنگ کوڈ]

 2. معیاری آرڈر کی مثالیں۔

     • 3V210-08-B: 3/2 راستہ، NC قسم، G1/4 پورٹ، DC24V، DIN ساکٹ کنکشن

     • 3V1-06-A: 3/2 راستہ، NC قسم، G1/8 پورٹ، AC220V

5. بنیادی تکنیکی پیرامیٹرز

6. بنیادی مصنوعات کے فوائد

     • سرشار 3/2 وے ڈیزائن: موسم بہار کی واپسی کے سنگل ایکٹنگ سلنڈر کے ساتھ بالکل مماثل، کلیمپنگ، جیکنگ اور ری سیٹ نیومیٹک ایگزیکیوشن کے لیے خصوصی۔

     • دوہری ورکنگ موڈز: متنوع عمل کی منطق کو اپنانے کے لیے اختیاری عام طور پر بند (پاور آف ری سیٹ) اور عام طور پر اوپن (پاور آف ورکنگ) اقسام۔

     • دوہری ڈرائیو کے اختیارات: ڈائریکٹ ایکٹنگ کی قسم ویکیوم/کم پریشر کے حالات کے لیے زیرو پریشر اسٹارٹ اپ کو سپورٹ کرتی ہے۔ پائلٹ سے چلنے والی قسم بڑے بہاؤ اور کم طاقت کے مستحکم آپریشن کو محسوس کرتی ہے۔

     • کومپیکٹ اور پائیدار: منی مربوط ڈھانچہ، بہترین سگ ماہی کارکردگی، طویل سروس کی زندگی اور چکنا فری ڈیزائن۔

     • لچکدار الیکٹریکل کنفیگریشن: ایک سے زیادہ وولٹیج کی وضاحتیں (AC220V/110V/24V، DC24V/12V) اور دوہری وائرنگ کے طریقے عالمی مماثلت کے تقاضوں کو پورا کرتے ہیں۔

     • اعلی مطابقت: 3A نیومیٹک کنٹرول والوز اور 3L ہینڈ پل والوز جیسا ہی انسٹالیشن سائز، براہ راست تبدیلی اور اپ گریڈ کی حمایت کرتا ہے۔

7. عام درخواست کے منظرنامے۔

     • سنگل ایکٹنگ سلنڈروں کا خودکار کنٹرول (کلمپنگ، جیکنگ، اسپرنگ ری سیٹ میکانزم)

     • ویکیوم جنریٹر اور ویکیوم سکشن نوزل ​​سسٹم سوئچنگ (براہ راست کام کرنے والی قسم منفی پریشر کنٹرول کی حمایت کرتی ہے)

     • نیومیٹک سرکٹ آن آف کنٹرول، ایکویپمنٹ سیفٹی انٹرلاک، چھوٹے ایکچوایٹر جاگ آپریشن

     • معیاری نیومیٹک سسٹمز میں 3A ایئر کنٹرول والوز اور 3L ہاتھ سے چلنے والے والوز کی براہ راست تبدیلی

ایک جملے کا خلاصہ

     SOLH 3V سیریز ایک معیاری 3/2 طرفہ الیکٹرو میگنیٹک ڈائریکشنل والو ہے جس میں NC/NO ڈوئل موڈز اور ڈائریکٹ/پائلٹ ڈوئل ڈرائیو ڈھانچے ہیں، جو پیشہ ورانہ طور پر سنگل ایکٹنگ سلنڈر ڈرائیو اور ویکیوم سرکٹ کنٹرول پر لاگو ہوتے ہیں، چھوٹے نیومیٹک آٹومیشن سسٹمز کے لیے بنیادی کنٹرول کے جزو کے طور پر کام کرتے ہیں۔
