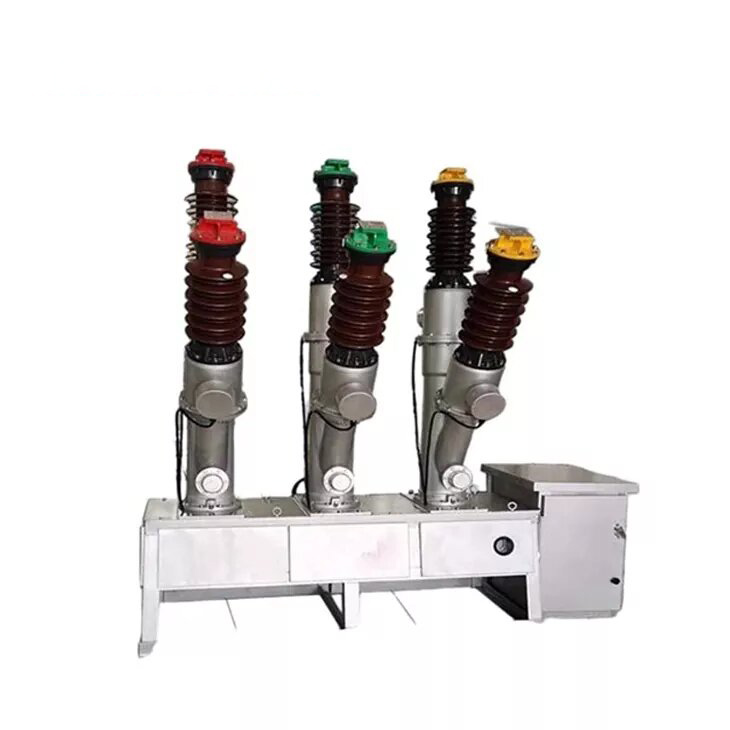

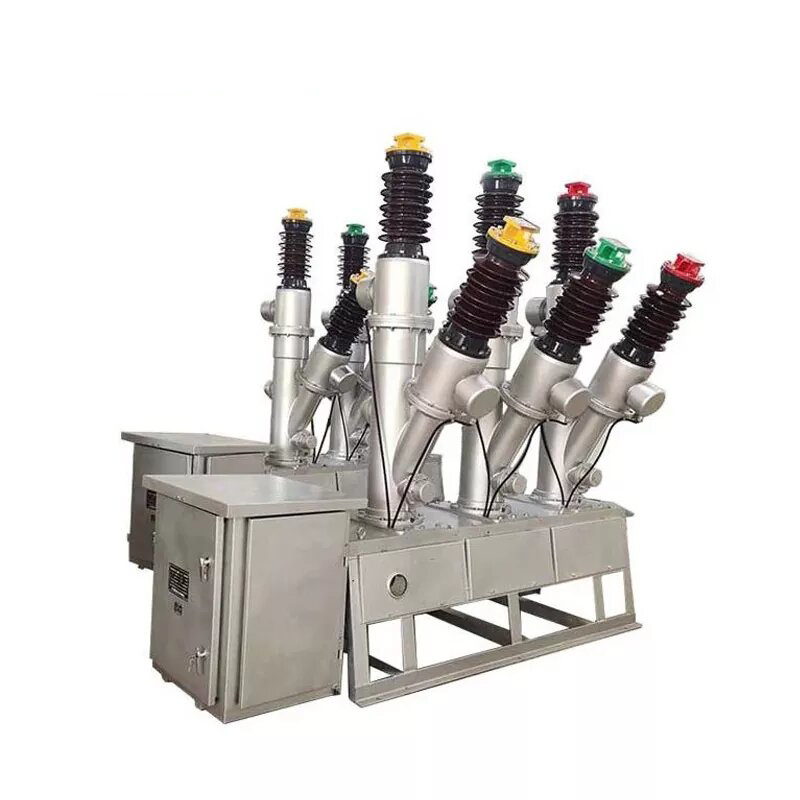

LW8-40.5 35KV آؤٹ ڈور AC ہائی وولٹیج SF6 سرکٹ بریکر

LW8 (A) -40.5 آؤٹ ڈور AC SF6 سرکٹ بریکر ایک تین فیز ، 50 ہ ہرٹز آؤٹ ڈور ہائی وولٹیج الیکٹریکل ڈیوائس ہے جو 40.5 کے وی کی شرح شدہ وولٹیج کے ساتھ پاور سسٹم میں استعمال کے لئے ڈیزائن کیا گیا ہے۔ یہ ایس ایف 6 گیس کو آرک کوئینچنگ اور موصل میڈیم کے طور پر استعمال کرتا ہے ، جس میں ایک کمپریسڈ گیس آرک کو باہر نکالنے کا طریقہ کار ہوتا ہے ، جس سے اعلی مداخلت کی صلاحیت فراہم ہوتی ہے۔ یہ سرکٹ بریکر پاور سب اسٹیشنوں ، پاور پلانٹس ، اور تقسیم کے نیٹ ورکس میں ایپلی کیشنز کے لئے موزوں ہے جہاں یہ قابل اعتماد طریقے سے درجہ بند اور شارٹ سرکٹ دونوں دھاروں کو تبدیل کرسکتا ہے۔ یہ لنک بریکر کے طور پر استعمال کرنے یا کپیسیٹر بینکوں کو منقطع کرنے کے لئے بھی مثالی ہے۔ اس آلے میں پیمائش اور تحفظ کے مقاصد کے لئے ایک بلٹ ان موجودہ ٹرانسفارمر شامل ہے ، جس سے یہ پرانے بریکر سسٹم کو اپ گریڈ کرنے کے لئے ایک بہترین انتخاب ہے۔

مصنوعات کا ڈھانچہ

بریکر میں چینی مٹی کے برتن کالم ڈیزائن شامل ہے جس میں تین الگ الگ مراحل ہیں ، ہر ایک کمپریسڈ ہوا سے بھرا ہوا ایک علیحدہ آرک-نکالنے والے چیمبر سے لیس ہے۔ تین فیز گیس تانبے کی نلیاں سے منسلک ہے۔ بریکر کے کلیدی اجزاء میں چینی مٹی کے برتن ہاؤسنگ ، موجودہ ٹرانسفارمر ، آرک بجھانے والے چیمبر ، جاذب ، آپریٹنگ میکانزم ، ٹرانسمیشن باکس ، بیس فریم ، جڑنے والی سلاخوں اور چشموں شامل ہیں۔ چینی مٹی کے برتن آستین بریکر کے مرکزی سرکٹ کو پاور سسٹم سے مربوط کرنے کے لئے مدد اور موصلیت کا کام کرتی ہے۔ یہ دباؤ والے برتن کا ایک حصہ بھی تشکیل دیتا ہے ، جس سے مضبوط طاقت مہیا ہوتی ہے اور ہوا کو یقینی بناتا ہے۔

درخواستیں:

 پاور ٹرانسمیشن اور تقسیم: سب اسٹیشنوں ، ٹرانسفارمر اسٹیشنوں ، اور بجلی کی تقسیم کے نیٹ ورک میں استعمال کے ل suitable موزوں ہے۔

 سوئچنگ آپریشنز: مؤثر طریقے سے درجہ بندی کی دھاریں ، شارٹ سرکٹ دھارے اور ہنگامی منقطع کو ہینڈل کرتا ہے۔

oac کیپاسیٹر بینک پروٹیکشن: ہموار نظام کی کارروائیوں کو یقینی بناتے ہوئے ، کیپسیٹر بینکوں کو محفوظ طریقے سے منقطع کرسکتے ہیں۔

ideial کا متبادل: سسٹم میں پرانے ، فرسودہ سرکٹ توڑنے والوں کی جگہ لینے کے لئے ایک بہترین آپشن۔

ماحولیاتی حالات:

utlititide: سطح سمندر سے 3000 میٹر تک۔

amamambient درجہ حرارت: -30 ° C سے +45 ° C سے.

pollution پولیوشن لیول: سطح II ، III ، یا IV کے طور پر درجہ بند ماحول کے لئے موزوں۔

hum ہیمیٹی: روزانہ اوسطا نمی 95 ٪ سے زیادہ نہیں ہے ، جس کی ماہانہ اوسط 90 ٪ سے زیادہ نہیں ہے (25 ° C پر)۔

 ونڈ دباؤ: 700PA سے زیادہ نہیں ، ہوا کے برابر 34 میٹر/سیکنڈ تک تیز رفتار ہے۔

uses استعمال کی شرائط: آتش گیر مادے ، دھماکے کے خطرات ، کیمیائی سنکنرن اور شدید کمپن سے پاک علاقوں کے لئے مثالی۔

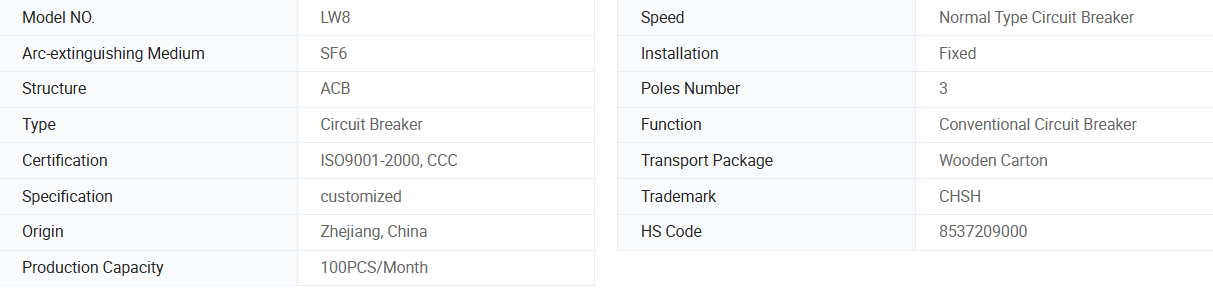

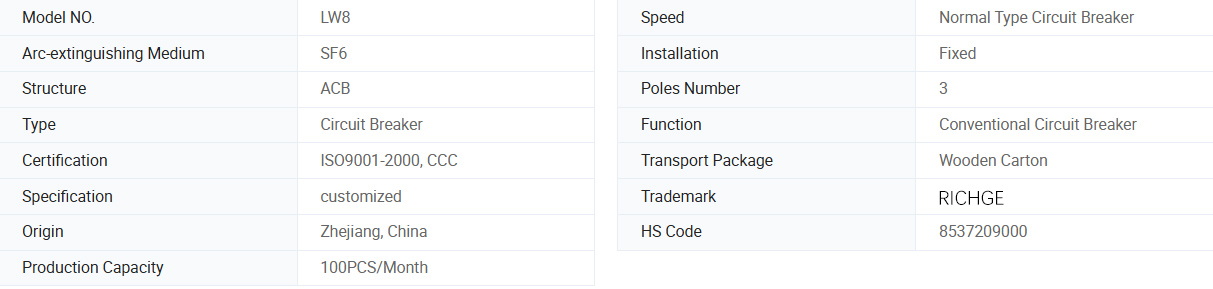

بنیادی معلومات۔

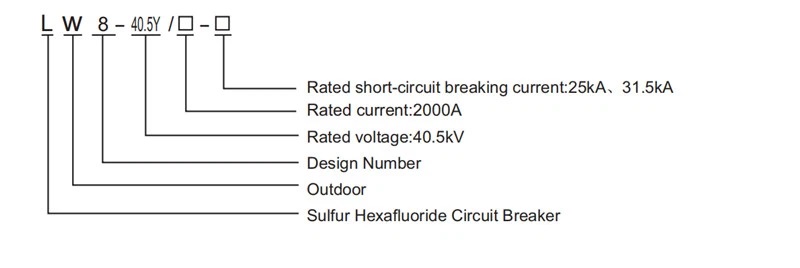

ماڈل کی تفصیل

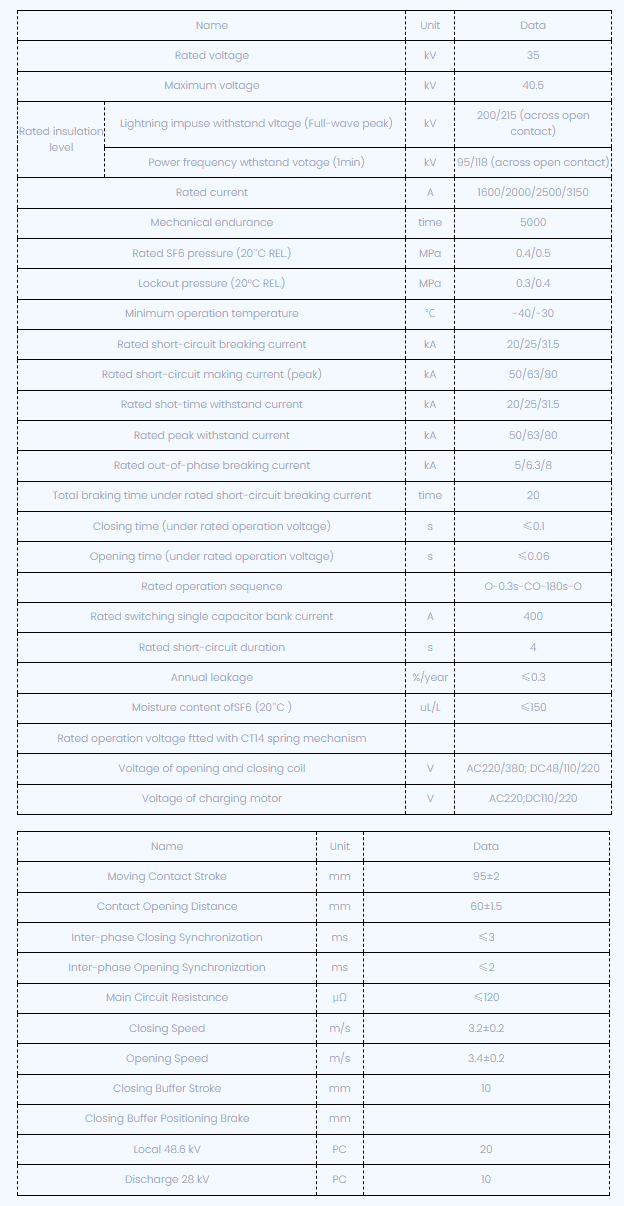

تکنیکی پیرامیٹرز

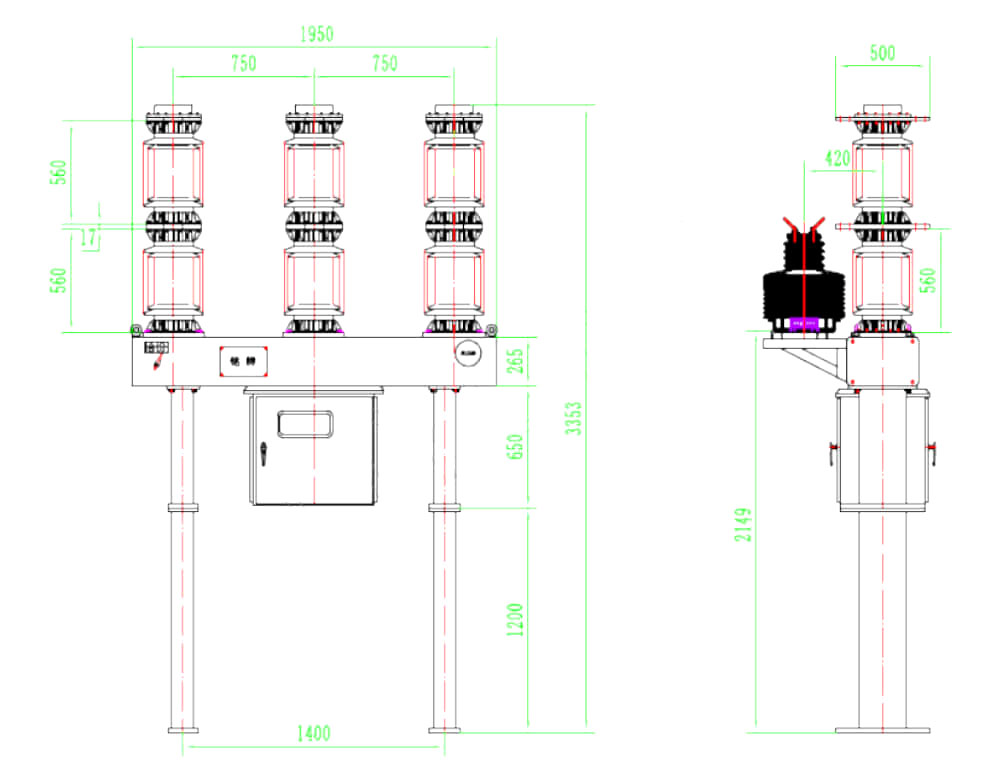

تکنیکی ڈرائنگ

LW8-40.5 SF6 سرکٹ بریکر آرڈرنگ ہدایات

1: سرکٹ بریکر ماڈل ، وضاحتیں ؛

2: ریٹیڈ الیکٹریکل پیرامیٹرز (وولٹیج ، موجودہ ، بریکنگ کرنٹ ، وغیرہ)

3: ماحولیاتی حالات (محیطی درجہ حرارت ، اونچائی ، ماحولیاتی آلودگی کی سطح) ؛

4: ایکٹیویٹر آپریٹنگ وولٹیج اور موٹر وولٹیج ؛

5: اندرونی یا بیرونی موجودہ ٹرانسفارمرز کا نمبر ، موجودہ تناسب ، اور سطح کا مجموعہ۔ ثانوی بوجھ ؛

6: اسپیئر پارٹس ، خصوصی ٹولز ، اور آلات کا نام اور مقدار (الگ الگ آرڈر کرنے کی ضرورت ہے)۔

سوالات

1. کیا آپ ایک تجارتی کمپنی یا صنعت کار ہیں؟

  ہم ایک پیشہ ور فیکٹری ہیں جس میں اعلی اور کم وولٹیج سوئچ گیئر ، سب اسٹیشن ، ٹرانسفارمر ، کیبل ڈسٹری بیوشن بکس ، اور مختلف بجلی کے سامان ، جیسے ویکیوم سرکٹ بریکر ، بوجھ بریک سوئچز وغیرہ کے شعبے میں 10 سال کا تجربہ ہے۔

  ہماری فیکٹری چین کے اسٹیٹ گرڈ کارپوریشن کا ایک بہترین فراہم کنندہ ہے۔

2. کیا آپ اپنی مرضی کے مطابق خدمات کو قبول کرتے ہیں؟

   ہم OEM/ODM سروس پیش کرتے ہیں اور آپ کے لوگو کو مصنوع پر پرنٹ کرسکتے ہیں۔ ہماری پیشہ ورانہ تکنیکی اور کوٹیشن ٹیم آپ کے ڈرائنگ اور پیرامیٹرز کے مطابق ایک اطمینان بخش پروجیکٹ فراہم کرسکتی ہے۔

3. آپ کا مقبرہ کیا ہے؟

     ہمارا MOQ 1 ٹکڑا ہے۔

4. آپ کی ترسیل کا لیڈ ٹائم کتنا لمبا ہے؟

   یہ آپ کی مصنوعات کی ضرورت اور مقدار پر منحصر ہے۔ عام طور پر ، 5 ~ 10 کام کے دن دستیاب ہیں۔

5. آپ معیار کے مسائل کو کس طرح حل کرتے ہیں؟

   براہ کرم معیار کے مسائل کی تفصیلی تصاویر فراہم کریں۔  ہمارا تکنیکی اور معیار کی جانچ کا محکمہ تجزیہ کرے گا۔ ہم 2 دن کے اندر ایک اطمینان بخش حل بنائیں گے۔

6. آپ کی ادائیگی کی شرائط کیا ہیں؟

     30 ٪ t/t پیشگی ، شپمنٹ سے پہلے 70 ٪۔  ویسٹ یونین ، ایل/سی بھی قابل قبول ہیں۔
