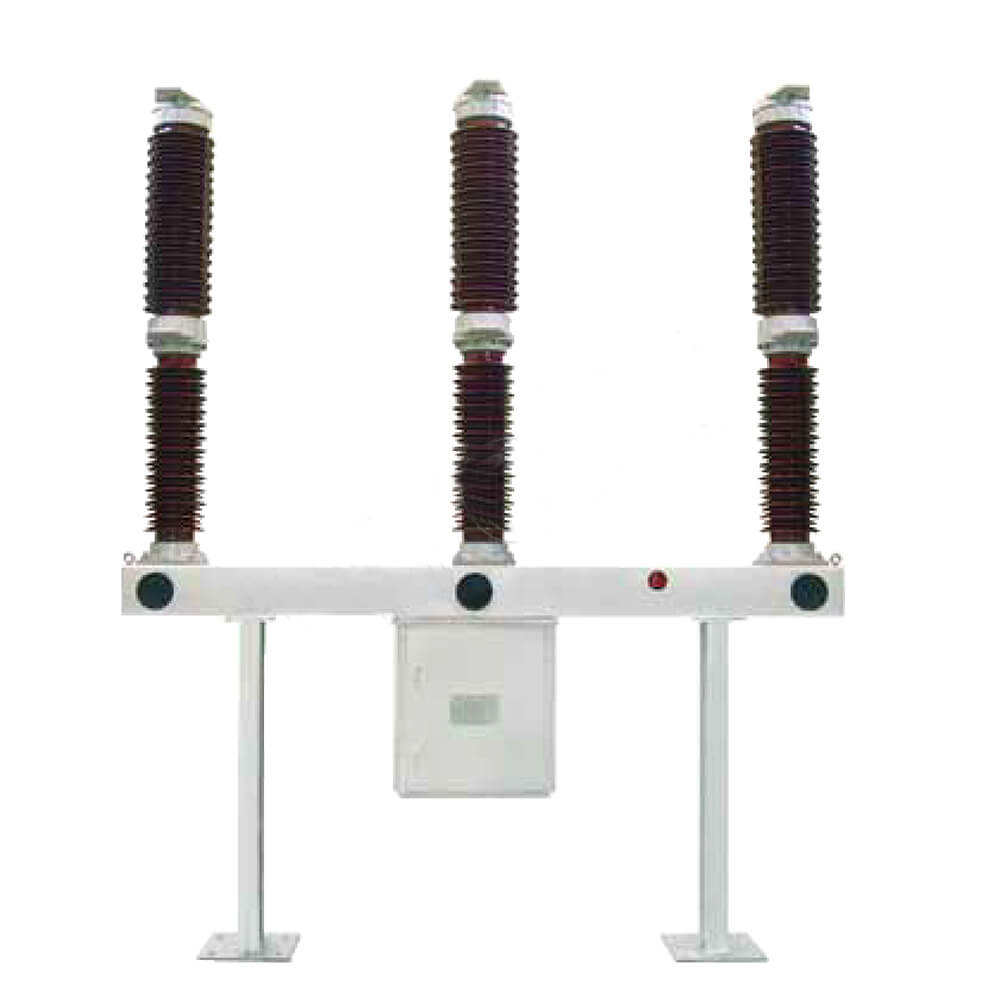

LW36-126 110KV 126KV آؤٹ ڈور SF6 سرکٹ بریکر
LW36-126/145 ایک مشترکہ اپریٹس ہے جس میں SF6 لائیو ٹینک سرکٹ بریکر شامل ہے جس میں سیلف بلاسٹ آرک معدومیت کی ٹیکنالوجی ہے۔ سرکٹ توڑنے والے سنگل یا تین قطب آپریشن کے لئے دستیاب ہیں ， اس کو ریٹیڈ موجودہ ، فالٹ کرنٹ ، یا بجلی کی لائنوں کو تبدیل کرنے کے لئے استعمال کیا جاتا ہے ، اور اس طرح بجلی کے نظام کو کنٹرول کرنے اور تحفظ کا احساس ہوتا ہے۔ یہ باقاعدہ آپریشن کے قابل ہے اور سرکٹ بریکر کو جوڑنے کے طور پر بھی استعمال کیا جاسکتا ہے۔ موسم بہار کا نیا آپریٹنگ میکانزم اعلی وشوسنییتا اور حفاظت کو یقینی بناتا ہے۔
LW36-126/3150-40 سیلف اینرجائزڈ ہائی وولٹیج SF6 سرکٹ بریکر ایک آؤٹ ڈور سرکٹ بریکر ہے جو ہائی وولٹیج AC سسٹم کے لئے ڈیزائن کیا گیا ہے۔ یہ بجلی کے گرڈوں میں استعمال کے ل ideal مثالی ہے جس میں زیادہ سے زیادہ 145KV اور 50Hz کی درجہ بندی کی تعدد ہے۔ اس سرکٹ بریکر کو درجہ بندی کی دھاروں ، فالٹ دھاروں ، یا سرکٹس کو تبدیل کرنے کے لئے استعمال کیا جاتا ہے ، جو بجلی کے نظام کے لئے ضروری کنٹرول اور تحفظ فراہم کرتا ہے۔ یہ نیٹ ورک باہمی رابطوں میں لنک بریکر کے طور پر استعمال کے ل suitable بھی موزوں ہے۔
اس پروڈکٹ میں ایس ایف 6 گیس کا استعمال آرک کو بجھانے اور موصلیت کا ذریعہ دونوں کے طور پر استعمال کیا گیا ہے۔ یہ جدید خود کو متحرک کرنے والی آرک بجھانے والی ٹکنالوجی سے لیس ہے اور اس میں موسم بہار سے چلنے والا ایک نیا طریقہ کار شامل ہے۔ LW36-126/3150-40 طویل برقی زندگی ، کم آپریشن کی کوشش ، کم شور اور اعلی وشوسنییتا پیش کرتا ہے ، جس سے یہ اونچائی والے علاقوں یا 132KV پاور سسٹم کے لئے سب سے قابل اعتماد انتخاب ہے۔ یہ ایک ہی قسم کی درآمد شدہ مصنوعات کو بھی تبدیل کرسکتا ہے۔
ساختی خصوصیات

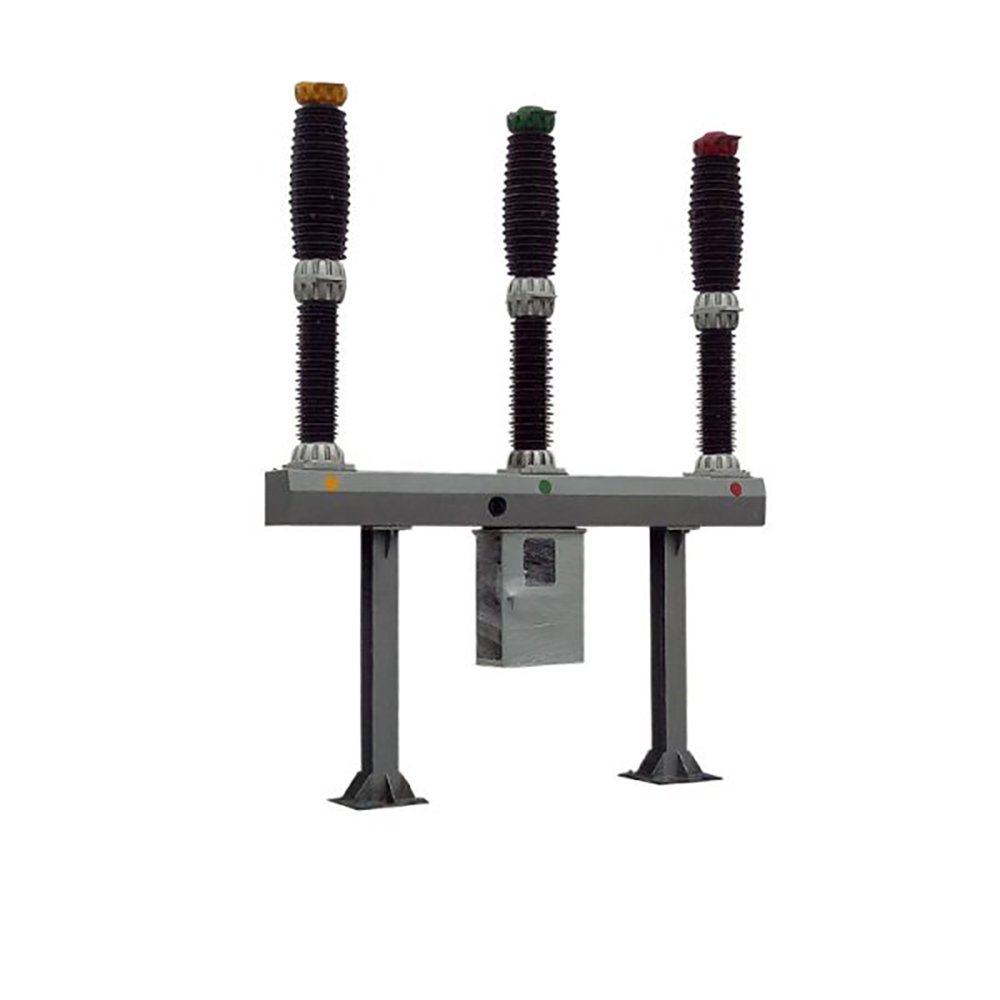

سرکٹ بریکر تین فیز چینی مٹی کے برتن کالم سنگل بریک ڈھانچے کو اپناتا ہے۔ تینوں مراحل ایک موسم بہار کے آپریٹنگ میکانزم سے لیس ہیں ، جو مرکزی طور پر ترتیب دیا گیا ہے اور تین فیز چلایا جاتا ہے ، لہذا یہ ظاہری شکل ناول اور شاندار ہے۔ سرکٹ بریکر SF6 گیس کو موصلیت اور آرک بجھانے والا میڈیم کے طور پر استعمال کرتا ہے۔ آپریشن کے دوران ، سرکٹ بریکر کا تین قطب SF6 گیس منسلک ہوتا ہے ، اور اس کے دباؤ اور کثافت کی پیشرفت کی نگرانی کے لئے ایک پوائنٹر قسم کی کثافت ریلے استعمال ہوتا ہے۔ خود انرجی آرک بجھانے والے اصول اور سرکٹ بریکر موومنٹ سسٹم میں بہتر ڈیزائن کی وجہ سے ، مکینیکل کارکردگی کو مؤثر طریقے سے بہتر بنایا گیا ہے اور آپریٹنگ کام کو کم کیا گیا ہے۔
عمدہ بریکنگ کارکردگی اور طویل برقی زندگی ؛
بڑھتے ہوئے فریم اور سپورٹ اعلی معیار کے اسٹیل پلیٹوں سے بنے ہیں جو مجموعی طور پر جھکے ہوئے ہیں۔ سطح کا علاج گرم ، شہوت انگیز ڈپ جستی کے عمل کو اپناتا ہے۔ تمام بے نقاب فاسٹنر اعلی طاقت والے مواد اور گرم ڈپ جستی ، یا سٹینلیس سٹیل کے معیاری حصوں سے بنے ہیں۔ میکانزم باکس شیل سٹینلیس سٹیل سے بنا ہے ، لہذا اس مصنوع میں بہترین سنکنرن مزاحمت ہے۔ اعلی میکانکی وشوسنییتا اور کثرت سے چلائی جاسکتی ہے۔
سلفر ہیکسافلوورائڈ گیس کی موروثی اعلی موصلیت کی طاقت اور سرکٹ بریکر کی زیادہ سے زیادہ رابطے کی نقل و حرکت کی وجہ سے ، سرکٹ بریکر بغیر کسی راج کے کیپسیٹو کرنٹ کو توڑ دیتا ہے۔ بیرونی موصلیت کی سطح زیادہ ہے ، بیرونی موصلیت کو ایک بڑے کریپج فاصلے کے ساتھ ڈیزائن کیا گیا ہے ، کریپج تناسب کا فاصلہ ≥31 ملی میٹر/کے وی ہے ، اور گندگی کے خلاف مزاحمت کی کارکردگی بہترین ہے۔ یہ سخت ماحول میں بھی محفوظ طریقے سے کام کرسکتا ہے۔
مضبوط موجودہ لے جانے کی گنجائش: درجہ حرارت میں اضافے کا امتحان 1.2 گنا کے مطابق 3150a کے درجہ بند کرنٹ کے مطابق کیا جاتا ہے ، یعنی 3780a ، اور ہر نقطہ پر درجہ حرارت میں اضافے کے لئے ابھی بھی ایک بہت بڑا مارجن موجود ہے۔
مصنوعات کی مجموعی ظاہری شکل کمپیکٹ ہے ، سائٹ پر انسٹالیشن اور کمیشننگ آسان ہے ، اور بحالی کا کام کا بوجھ چھوٹا ہے۔
درخواستیں:
پاور گرڈ پروٹیکشن: تحفظ اور کنٹرول کے لئے 132KV یا اس سے زیادہ وولٹیج پاور گرڈ میں بڑے پیمانے پر استعمال ہوتا ہے۔
سوئچنگ آپریشنز: سرکٹ سوئچنگ کے لئے موزوں اور پاور سسٹم کے باہمی رابطوں میں لنک بریکر کے طور پر۔
اونچائی کا استعمال: اس کے مضبوط ڈیزائن اور جدید ٹیکنالوجی کی وجہ سے اونچائی والے علاقوں میں استعمال کے لئے مثالی۔
استعمال کے لئے ماحولیاتی حالات
استعمال کے لئے عام ماحولیاتی حالات مندرجہ ذیل تقاضوں کو پورا کرتے ہیں:
a) محیط ہوا کا درجہ حرارت -25 ℃ (-40 ℃) ~ +40 ℃ ؛
b) اونچائی ≤2500m (2000m) ؛
c) ہوا کی رفتار ≤34m/s ؛
د) روزانہ درجہ حرارت کا فرق ≤25 ℃ ؛
e) دھوپ کی شدت ≤1000W/m ؛
f) زلزلے کے خلاف مزاحمت کی سطح زلزلے کی شدت 8 ڈگری (افقی ایکسلریشن 0.2 گرام ، عمودی ایکسلریشن 0.1 گرام) ؛
جی) برف کی موٹائی ≤10 ملی میٹر ؛
h) فضائی آلودگی کی سطح GB/T 5582 میں سطح سے تجاوز نہیں کرتی ہے۔
i) انسٹالیشن لوکیشن آؤٹ ڈور۔
اگر صارف کے استعمال کے ماحول کے حالات کے ل special خصوصی تقاضے ہیں تو ، وہ لیئنڈ ماہرین کے ساتھ بات چیت کرسکتے ہیں۔
 |
 |
 |
|

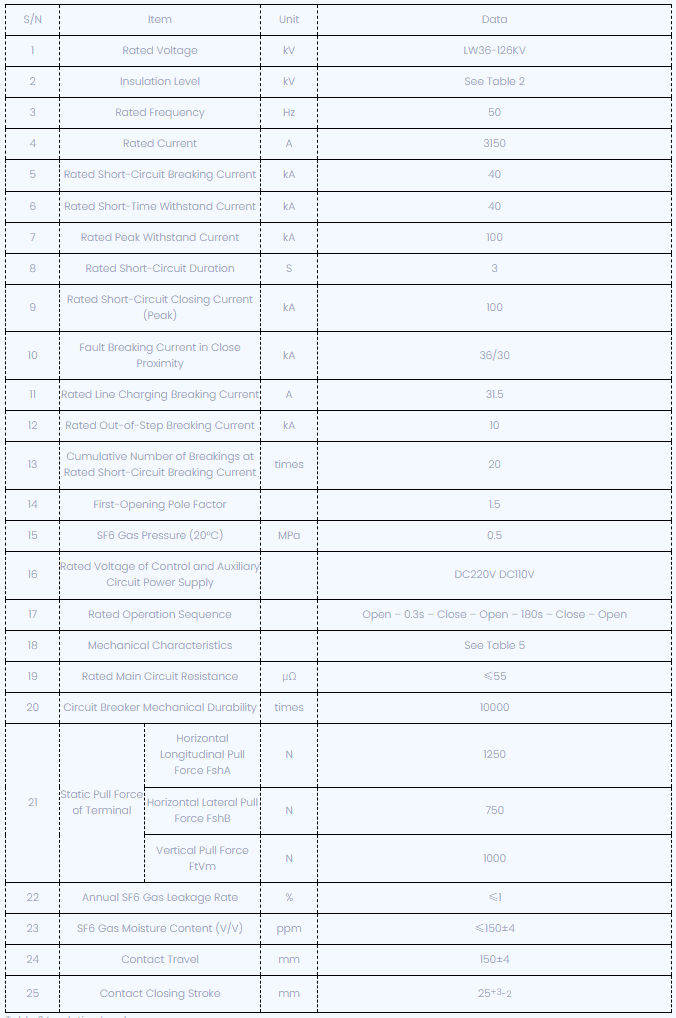

LW36-126 SF6 سرکٹ بریکر ٹیکنیکل پیرامیٹرز

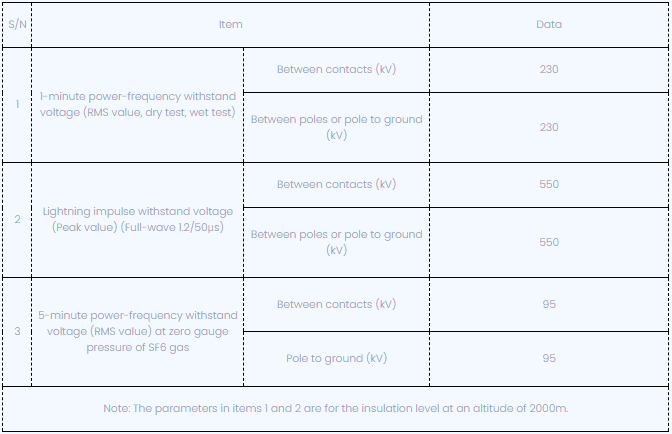

ٹیبل 2 موصلیت کی سطح

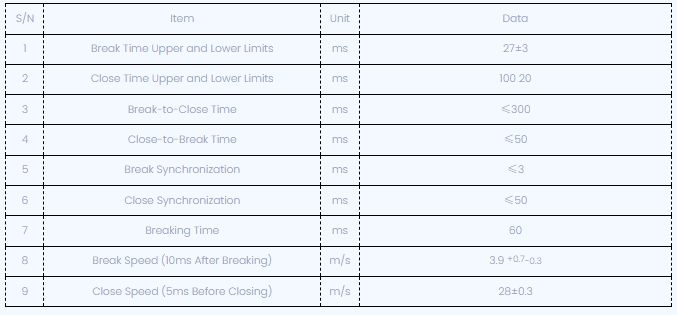

ٹیبل 3 مکینیکل خصوصیات
LW36 SF6 سرکٹ بریکر آرڈر نوٹس
سرکٹ بریکر ماڈل اور وضاحتیں ؛
ریٹیڈ الیکٹریکل پیرامیٹرز (وولٹیج ، کرنٹ ، بریکنگ کرنٹ ، وغیرہ)
استعمال کے لئے ماحولیاتی حالات (محیطی درجہ حرارت ، اونچائی ، ماحولیاتی آلودگی کی سطح)
ریٹیڈ کنٹرول سرکٹ الیکٹریکل پیرامیٹرز (انرجی اسٹوریج موٹر کا ریٹیڈ وولٹیج ، کنڈلی کھولنے اور بند کرنے کا ریٹیڈ وولٹیج) ؛
اسپیئر پارٹس ، خصوصی آلات اور ٹولز کا نام اور مقدار کی ضرورت ہے (الگ الگ آرڈر کرنے کی ضرورت ہے) ؛
پرائمری اوپری ٹرمینل کی وائرنگ سمت۔
سرکٹ بریکر ماڈل اور وضاحتیں ؛
ریٹیڈ الیکٹریکل پیرامیٹرز (وولٹیج ، کرنٹ ، بریکنگ کرنٹ ، وغیرہ)
استعمال کے لئے ماحولیاتی حالات (محیطی درجہ حرارت ، اونچائی ، ماحولیاتی آلودگی کی سطح)
ریٹیڈ کنٹرول سرکٹ الیکٹریکل پیرامیٹرز (انرجی اسٹوریج موٹر کا ریٹیڈ وولٹیج ، کنڈلی کھولنے اور بند کرنے کا ریٹیڈ وولٹیج) ؛
اسپیئر پارٹس ، خصوصی آلات اور ٹولز کا نام اور مقدار کی ضرورت ہے (الگ الگ آرڈر کرنے کی ضرورت ہے) ؛
پرائمری اوپری ٹرمینل کی وائرنگ سمت۔
